涡街流量计的正确安装要求



　　涡街流量计是利用流体振动（vibration）原理（Maxim）研发而成的一种新型流量计，涡街变送器直接安装于管道(Conduit)上克服了管路泄漏现象，另外涡街流量计的压力损失较小、量程范围(fànwéi)宽，流量计无可动部件(assemblyunit)，可靠性强，寿命(lifetime)长，可在很宽的流量范围内测量液体的瞬时流量和累计流量。涡街流量计其特点是压力损失小，量程范围大，在测量工况体积流量时几乎不受流体密度、压力、温度（temperature)、粘度等参数(parameter)的影响。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可在-20℃～+250℃的工作温度范围内工作。



　　主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

　　下面介绍下涡街流量计正确安装要求涡街流量计的正确安装要求



　　1、安装时注意(attention)管道口径应略大于或等于流量计的内径。涡街流量计涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。



　　2、涡街流量计安装方式为竖直安装，介质自下而上通过流计；即将流量计安装在竖直管道上，流量方向为自下向上；



　　3、水平安装时，必须将流量计装在整个系统的高压区，并保证相应的出口压力。不应安装在管路的特点，因特点往往气体积聚导致管道非满状态，出口一直接放空；



　　4、测高温流体时，尽量采用竖直安装方式。若不得不水平安装，请将涡街流量计的变送器部分竖直向下或水平侧装，避高温度过高。注意安装位置（position)处空气流动或通风良好；

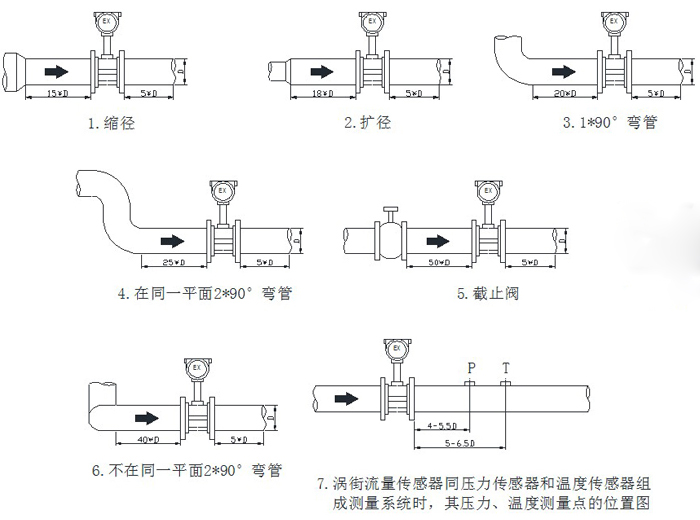

　　5、直管段少保证流量计前15倍管径、后5倍管径的长度；如流量计前有弯头、缩进、扩大等干扰源、则需保证流量计前30-40倍的管径、后6倍管径，流量计应安装于调节阀(使用材料:铸铁、铸钢、不锈钢等)、压力或温度传感器(类型:热电偶、热敏电阻等)的上游；



　　6、使用密封(seal)圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心；

　　7、电缆入口密封仪表电气连接时必须注意进线孔的密封；必须根据仪表电缆入口型号选择(Select)相应的密封接口，并正确紧密地安装；没有密封接头或安装马虎则达不到密封效果（effect）；



       8、涡街流量计只能单向测量，安装时注意保证介质流量方向与流量计箭头所示方向一致。



　　涡街流量计不受介质温度、压力、粘度及成分的影响，同时不易堵卡，不易结垢(属于化学物)，耐高温、高压，安全防爆、适用于在各种恶劣环境(environment)中使用。安装位置要尽量减少管道内汽锤对涡街发生体的冲击，如果现场振动较大而又无法消除时，则不宜采用涡街流量计。
