涡街流量计怎么选

时间：2020-07-16　　发布者：杭州米科传感技术有限公司

一、涡街流量计的选型

1、测量介质。涡轮流量计是一种速度式流量计，它利用的卡门涡街的原理，当介质通过漩涡发生体的时候，会在后面形成一个个小漩涡，通过漩涡的个数，就可以换算成介质的流速，继而换算成介质的流量。它的原理，决定了它的测量介质类型，可以是液体，也可以是气体或蒸汽。目前，绝大多数工业场合，比如氮气，压缩空气，蒸汽，导热油等，多是采用的涡街流量计来测量。

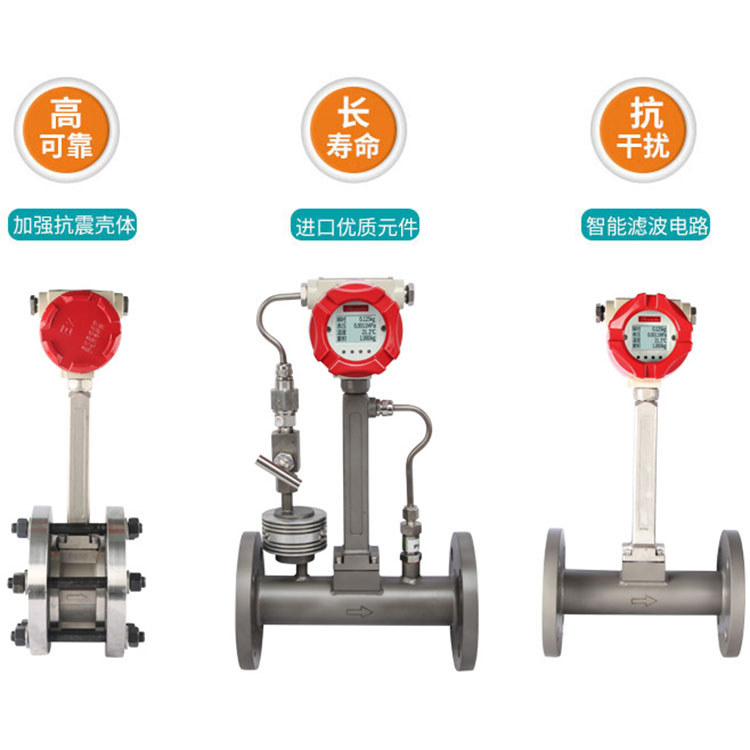

2、管道口径。涡街流量计按照安装方式的不同，可以分管道式和插入式安装。对于管道式来说，管道口径和大多数其他流量计一样，小的是DN15，大的话，则是可以到达DN300。如果需要更大的口径的话，可以选择插入式安装，常规口径范围大可以到达DN2000，DN2000以上口径则按照协议供货。

3、测量精度。涡街流量计的精度也有好几个等级，而且是按照测量介质来分的。管道式的涡街流量计，如果是测液体的话，测量精度可以达到1.0级，测气体的话，精度可以达到1.5级。如果是插入式的涡街流量计，精度可以达到1.5级和2.5级。

4、介质温度。通常来说，分为三个范围，分为常温，中温和高温。温度范围分别是-40～100℃(常温)、100～250℃(中温)、100～320℃(高温)。如果现场介质温度更高的话，比如说一些过热蒸汽，可以用孔板流量计来测量。

5、公称压力。主要是按照安装方式来分，市场上主要需求如下几类，例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)。

6、供电电源。按照目前市场上需求，主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电。

7、输出信号。按照目前市场上需求，主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯。

二、涡街流量计的选型注意事项

1.涡街流量计口径的选取

仪表生产厂家不同，其选型方式会有所不同。应根据其相应的选型方式，作出详细的计算，来确定口径的大小。而不能盲目的根据管道的口径选择流量计的口径，选型时要注意：

雷诺数限制：当雷诺数Re<5×103时，涡街流量计基本不能测量，当雷诺数Re<2×104时，因St非线性偏高，所以导致测量值偏差大；流速限制：对于测量液体流量，*大流速10m/s，测量气体流量时，*大流速75m/s。

为使流量计的流速大一些，涡街流量计工作在测量精度保证范围内，要尽量选用比公称通径小的流量计。如果流量计的口径偏大，则使流量在低限运行，使得测量值不准确。

2.传感器检测元件材质的选取

在化工场合，许多介质时带有腐蚀性的，因此在选型时应根据相应的介质选择相应的传感器材质。否则传感器或旋涡发生体被腐蚀后，轻者会影响测量，重者使仪表无法正常测量，甚至发生介质泄露的事故。

3.粘度较大或易沉淀的流体

当测量粘度较大或者易沉淀的流体，会在涡街发生体表面有粘附或沉积物时会使发生体的形状和尺寸变化，影响仪表系数；而传感器表面有粘附或沉淀物时，仪表的灵敏度会降低。对此建议选用其他原理的流量计，或经常清洗流量计传感器和旋涡发生体。

三、三个步骤确定涡街流量计口径的选择

流量仪表都是用在管道上的，管道都有大小，流量计也需有大小，这个也就是通常说的口径，很多客户会在这个地方选错的。大部分客户来说，都是按照现场管道通径来选择的涡街流量计，理论上来说这样是可以的，但是实际上有很多是对应不上的。所以很多时候在选择蒸汽涡街流量计的时候，会出现测量不准不稳等现象。

那么如何来确保流量计口径，主要通过三个步骤来确认。

1.从蒸汽涡街流量计的测量精度方面考虑，在满足测量范围的前提下，应使涡街流量计工作在线性区域内，即雷诺数范围内。

2.从压力损失考虑，对于液体，还需要应该计算流量上限时，产生的压力损失，保证不会产生气穴现象。

3.从蒸汽涡街流量计检测元器件灵敏度考虑，根据使用说明书中的流速下限来选定涡街流量计口径。
