蒸汽流量计对直管段的要求
时间：2020-08-01 发布者： 杭州米科传感技术有限公司
蒸汽流量计对直管段的要求非常严格，很多用户在选择蒸汽流量计时只注意到了产品选型，却忽略安装位置的重要性。有很多场所因为现场安装条件有限，流量计安装点的前后直管段长度不够，有的安装点前面又有多个弯头和阀门。这样就使的蒸汽在管道中流动不规则，蒸汽流过蒸汽流量计产生多种不同流动方向，传感器探测到信号变小，使用zui终计量出来的数值变小。当发现现场安装有问题，没有好的解决方法，唯有进行管道从新改造，满足蒸汽流量计安装要求。

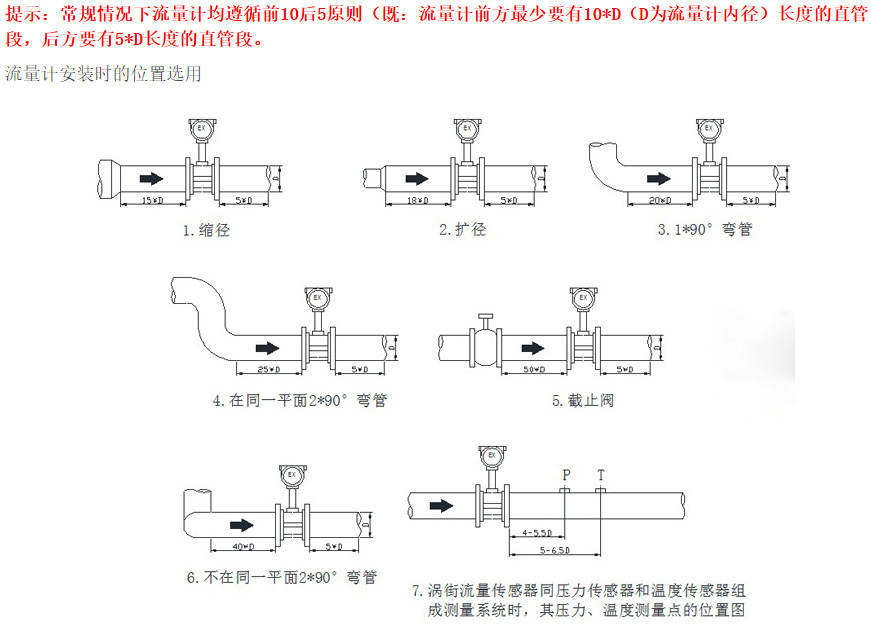

蒸汽流量计安装对直管段的要求：
正确地选择安装点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。它的详细要求如下：
如果安装点上的上游有渐缩管，上游应有不小于15D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段。
如果安装点上的上游有渐扩管，上游应有不小于18D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段如果安装点上游有90°弯头或下行接头，上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
如果安装点上游在同一平面上有90°弯头，上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在蒸汽流量计下游5D以远处，若必须安装在流量计的上游，上游 应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。 蒸汽流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
特别注意：蒸汽流量计安装点的上游较近处若装有阀门，不断地开关阀门，对流量计的使用寿命影响 极大，非常容易对流量计造成*性损坏。尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的密封泄露，若 不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置。
