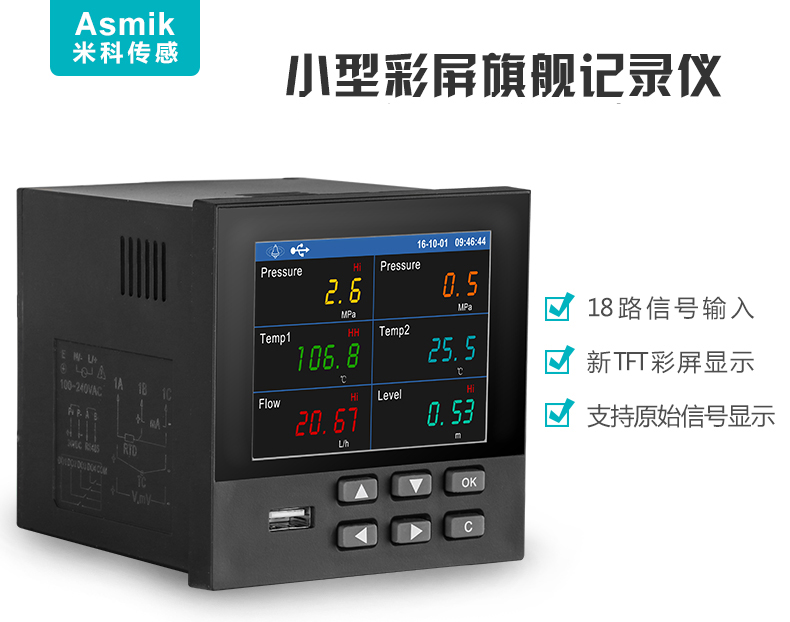

米科MIK-R9600彩屏无纸记录仪1~18通道数据记录仪

　　MIK-R9600无纸记录仪集各种工业、民用场合中数据的测量、显示、处理、运算、报警、记录报表等多种功能于一身，具有18路模拟量信号输入通道、4路继电器报警输出、150mA配电输出(可接6路两线制变送器或者2路四线制变送器)，1个RS-485通讯接口，并拥有1个USB数据转存接口。

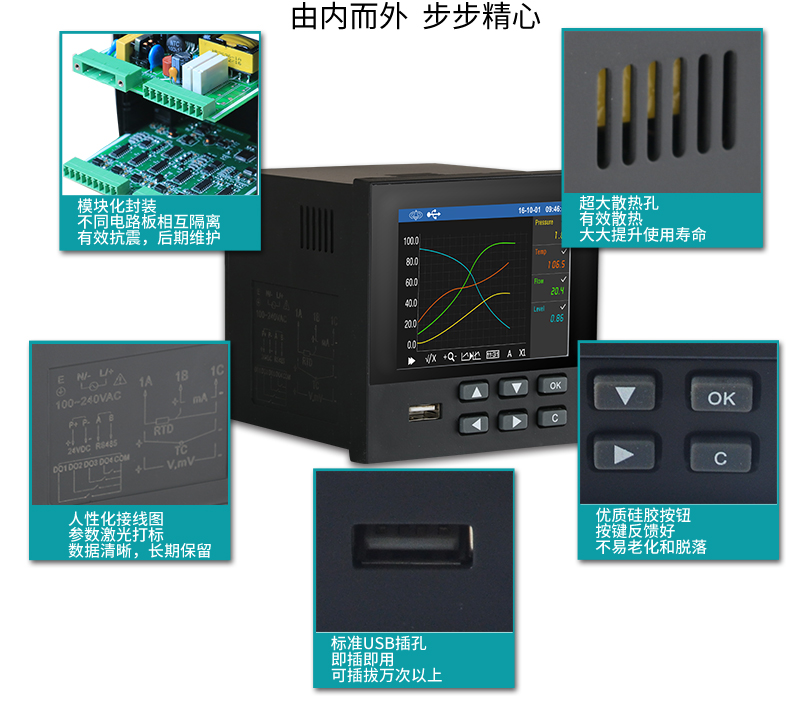

　　MIK-R9600无纸记录仪内部采用高速、高性能32位cortex-M4微处理器。电路板经过“防腐、防潮、防尘”三防涂覆处理。高性能仪表电源有强大的抗干扰能力，能有效抑制外部谐波干扰，大大提高了整机的稳定性。

　　1.配流量计，实现测量和记录现场的流量数据。

　　2.配压力变送器，实现测量和记录现场的压力数据。

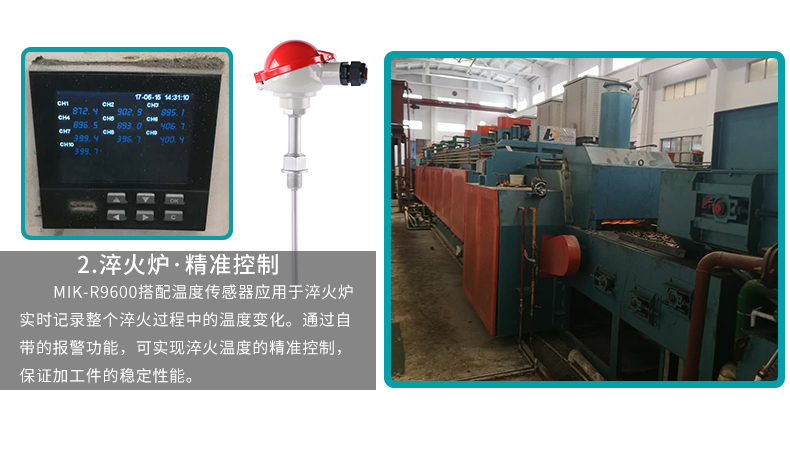

　　3.配温度传感器，实现测量和记录现场的温度数据。

　　4.配电量变送器，实现测量和记录现场的电量数据。

　　5.配液位变送器，实现测量和记录现场的液位数据。

　　6.配温湿度变送器，实现测量和记录现场的温湿度数据。

96*96国际标准尺寸

创新横式棒图

四种参数显示方式

进口SMT贴片元器件

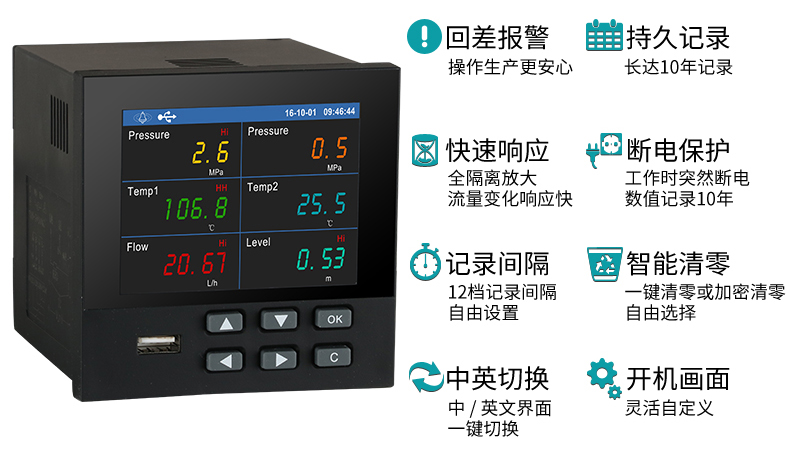

信号记录、曲线分析、电脑监控、历史查询

智能低功耗(美国德州低功耗芯片，功耗减少60%)

智能抗干扰(智能滤波处理，有效消除干扰)

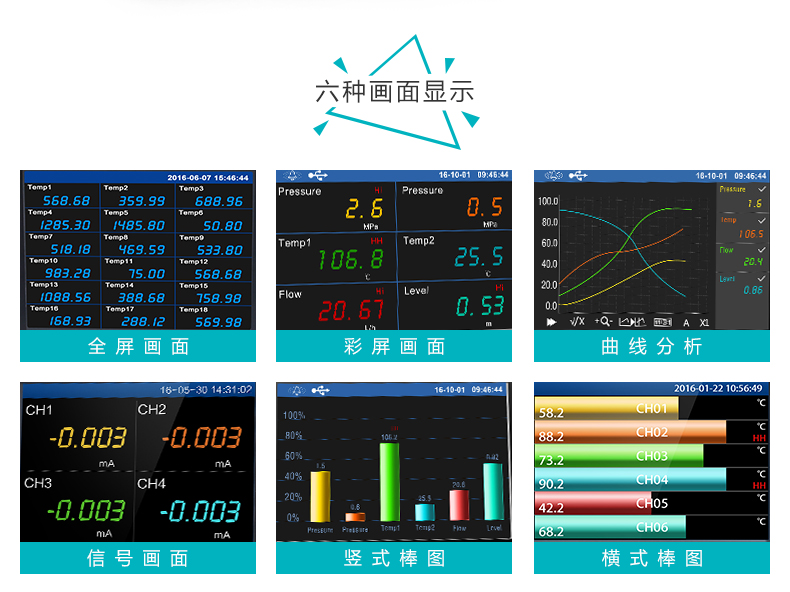

OLED彩色液晶显示屏，画面显示更加绚丽美观(六种画面显示如下)

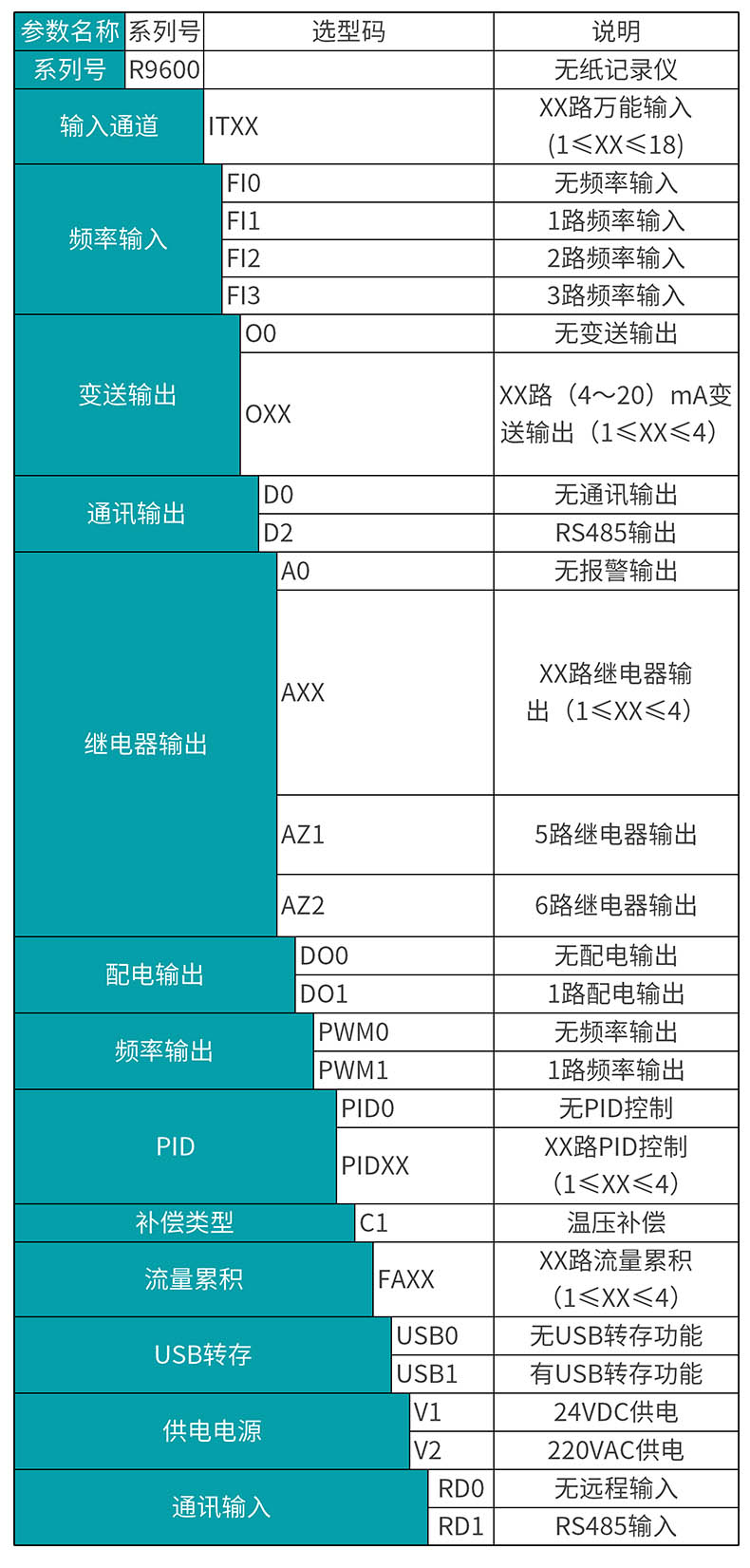

　　产品型号：MIK-R9600

　　显示屏幕：3.5 英寸 TFT 真彩液晶显示屏，分辨率 320*240，高清晰 LED背光。

　　通道数目：1-18路可选

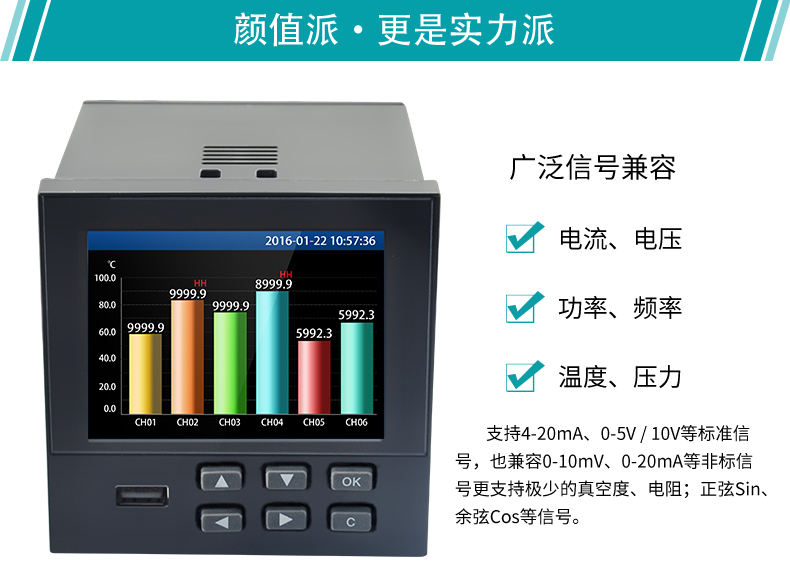

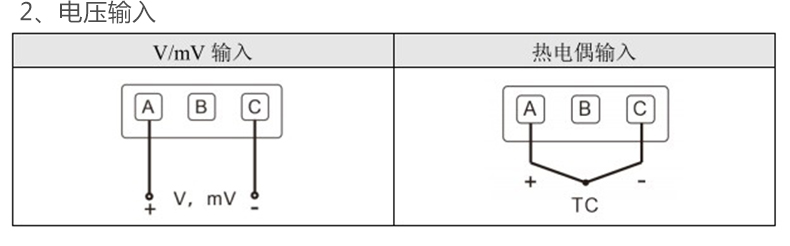

　　输入信号：Ⅱ型标准信号：0-20mA、0-5V、0-10V、0-10mV、0-100mV

　　                 Ⅲ型标准信号：(4-20)mA、(1-5)V

　　                 热电偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

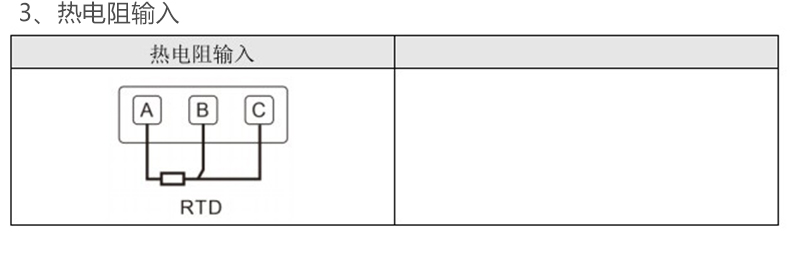

　　                 热电阻：PT100、Cu50、Cu53、BA1、BA2

　　模拟信号：sin、cos、square、triangle

　　特殊定制：真空度、PT1000、频率

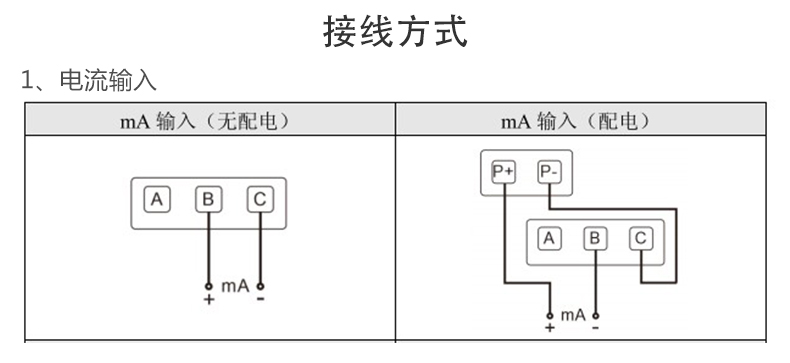

　　输出功能： 配电输出：150mA，24VDC

　　模拟量输出：4-20mA(选配)

　　报警输出：最多4通道，继电器均为常开触点，触点容量 2A /250VAC(阻性负载)

　　精 度：±0.2%FS

　　输入阻抗：标准电流信号输入为250Ω，其他信号输入为大于20MΩ

　　隔 离：通道和地之间隔离电压大于500VAC，漏电流10mA，1分钟

　　看门狗：集成WATCHDOG芯片，保证主机长期安全可靠运行

　　实时时钟：采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月

　　掉电保护：所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失

　　通讯方式：RS-485和RS-232可选(但不能同时使用，其中RS-485串行总线与主机隔离)，可外接微型打印机

　　波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可选

　　采样周期：1秒，即1秒对各通道采样1次

　　记录间隔：1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可设置

　　内部存储：48M bytes Flash

　　存储时间：3天-2年(具体时间根据记录间隔和通道数来确定)，数据可存储十年不丢失

　　供 电：(176~264)VAC，47~63Hz(可定制24VDC供电)

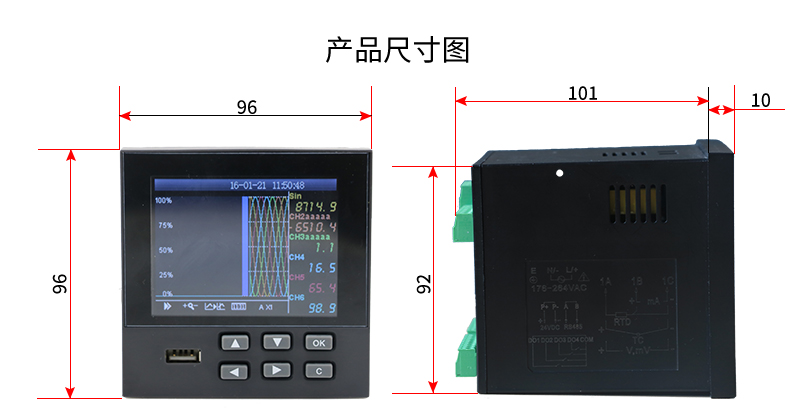

　　尺 寸：外形尺寸96mm*96mm*100mm;开孔尺寸92mm*92mm
