pt100 温度传感器生产厂家

时间：2025-08-14　　发布者： 杭州米科传感技术有限公司

在工业温度测量领域，PT100 温度传感器凭借铂电阻的优异稳定性成为主流选择，而铠装结构的 PT100 传感器更是以耐环境、易安装的特性占据重要市场。专业生产厂家通过对铂电阻材料、铠装工艺的深度研发，构建了从元件制造到成品检测的完整体系，其产品覆盖从 - 200℃到 850℃的测温范围，在电力、化工、医疗等领域形成成熟应用。本文将解析 PT100 铠装温度传感器的技术原理、生产工艺、应用场景及质量标准，展现厂家在精密测温领域的技术实力与行业价值。

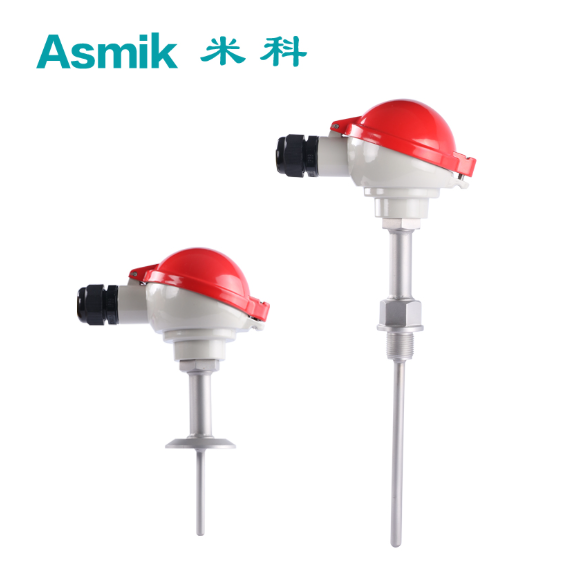

PT100 铠装温度传感器将铂电阻感温元件封装于金属套管中，兼具 PT100 的高精度与铠装结构的强适应性。生产厂家在铂丝纯度控制、绝缘材料选型、铠装成型工艺上的持续优化，使其能够适应振动、腐蚀、高温等复杂工况，成为工业自动化测温系统的核心组件。

一、技术原理与结构特性

PT100 铠装温度传感器的核心原理基于铂电阻的正温度系数特性：在 0℃时电阻值为 100Ω，温度每变化 1℃，电阻值变化约 0.385Ω，通过测量电阻变化可精准换算温度值。其铠装结构由三部分构成：感温元件（铂丝绕制于陶瓷或云母骨架，铂丝纯度达 99.99% 以上，确保电阻温度系数 TCR 符合 IEC 60751 标准的 0.00385Ω/Ω/℃）、绝缘层（氧化镁或氧化铝粉末，填充密度≥3.2g/cm³，绝缘电阻≥100MΩ@25℃）、金属套管（304/316 不锈钢、哈氏合金等，直径 0.5-12mm，壁厚 0.1-0.8mm）。
通过冷拔工艺将三者复合为一体，形成直径均匀的刚性或柔性铠装体，最小弯曲半径为套管直径的 5-10 倍，可适应复杂管路的安装需求。技术参数上，测温范围通常为 - 200℃至 650℃（特殊材质套管可扩展至 850℃），精度等级达 A 级（±(0.15+0.002|t|)℃），响应时间（τ0.5）≤5s（在流动水中），长期稳定性（年漂移）≤0.1℃，能满足绝大多数工业场景的精密测温需求。

二、生产工艺与技术创新

厂家的核心竞争力体现在铂电阻制造与铠装成型的工艺突破。铂丝加工采用精密拉丝技术，直径控制在 0.02-0.05mm，公差 ±0.001mm，通过退火处理消除内应力，确保电阻稳定性。感温元件绕制采用自动化设备，圈数误差≤1 圈，绕制张力恒定（5-10g），避免铂丝机械损伤导致的性能衰减。
铠装成型采用多道次冷拔工艺，每道拉伸量控制在 5%-10%，确保套管直径公差≤±0.05mm，绝缘材料致密度均匀。对于大直径传感器（≥6mm），采用分段拉伸工艺，防止绝缘层开裂；小直径产品（≤1mm）则通过模具精密导向，保证成型后的直线度（每米偏差≤1mm）。
技术创新聚焦三大方向：一是耐高温改进，采用氧化钇稳定氧化锆绝缘材料，配合 Inconel 600 套管，使测温上限提升至 1000℃；二是抗腐蚀优化，开发哈氏合金 C276 套管 + 聚四氟乙烯绝缘层的复合结构，在 30% 盐酸环境中使用寿命达 5 年以上；三是微型化设计，将感温元件体积缩小 40%，配合 0.5mm 超细套管，适用于轴承、芯片等狭小空间测温。

三、应用场景与行业适配案例

PT100 铠装温度传感器的应用覆盖多行业精密测温场景。电力行业中，汽轮发电机定子绕组测温采用直径 1.5mm 的柔性铠装传感器，耐受 150℃高温与 1000V 绝缘电压，某电厂应用后电机故障预警准确率提升 35%；变压器油温监测则选用 304 不锈钢套管传感器，嵌入油箱底部，响应时间≤3s，避免因局部过热导致的设备损坏。
化工领域，反应釜夹套测温需耐受 - 50℃至 200℃的温度波动，采用 316L 不锈钢套管传感器，通过法兰安装固定，测量偏差≤0.5℃，配合 PID 控制系统实现精准控温，某化工厂应用后反应效率提升 12%。对于含硫介质的管道测温，哈氏合金套管传感器可抵抗硫化物腐蚀，解决传统传感器 3-6 个月即失效的问题。
医疗设备方面，核磁共振（MRI）设备的梯度线圈冷却系统采用无磁不锈钢（如 316L 无磁型）套管传感器，避免磁场干扰，测温精度 ±0.1℃，确保线圈温度稳定在 35±1℃；低温冰箱（-86℃）则选用低温型 PT100 铠装传感器，在 - 100℃时电阻值仍保持线性，满足生物样本保存的温度监控需求。
食品行业中，乳制品杀菌罐的温度监测采用卫生级传感器（表面粗糙度 Ra≤0.8μm），可耐受 135℃蒸汽灭菌，通过快装接口与罐体连接，拆装时间≤2 分钟，某乳品厂应用后产品灭菌合格率达 100%。

四、质量管控与行业标准

厂家建立全流程质量管控体系，严格遵循 IEC 60751、GB/T 16839 等标准。原材料入厂检测包括：铂丝的 TCR 测试（偏差≤0.00001Ω/Ω/℃）、套管的晶间腐蚀试验（沸腾硝酸法 48 小时无腐蚀）、绝缘粉末的耐温性验证（800℃灼烧后绝缘电阻≥10MΩ）。
生产过程中，每批次产品抽样进行温度循环测试（-196℃至 200℃循环 50 次），电阻值变化率≤0.1%；振动测试（10-2000Hz，10g 加速度）后，绝缘电阻保持≥50MΩ。成品校准采用恒温槽（精度 ±0.01℃），在 - 100℃、0℃、100℃、500℃四点标定，确保精度达标。
售后服务体系包括：3-5 年质保期（根据使用环境调整）、现场安装指导（含接线电阻补偿方案）、定期校准服务（每年 1 次，提供溯源证书）。针对特殊工况，可提供定制化校准（如 - 200℃至 800℃全量程标定），满足科研与高端制造需求。

五、结语

PT100 温度传感器生产厂家通过对铠装结构的持续优化，将铂电阻的高精度与金属套管的强适应性完美结合，为工业测温提供了可靠解决方案。其产品在极端环境中的稳定表现，推动了电力、化工等行业的自动化升级。随着智能制造的推进，厂家正通过集成无线传输模块（如 LoRa、NB-IoT）、开发自诊断功能，向智能化测温方向发展。未来，PT100 铠装温度传感器将在更精密、更复杂的场景中发挥作用，而生产厂家的技术创新，将持续引领工业测温技术的进步。
