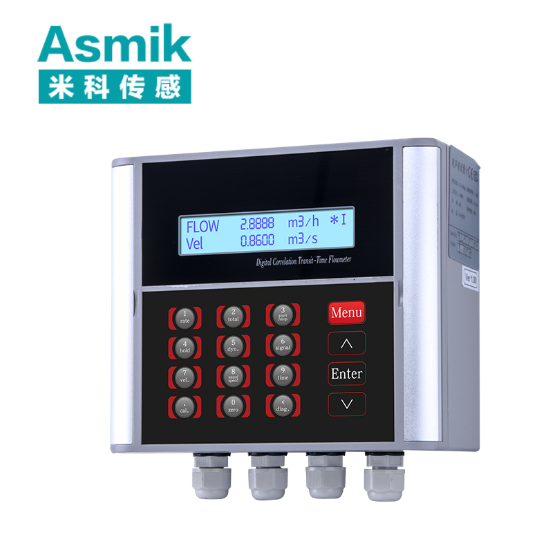

管段式流量计 (电池) dn125

时间：2025-08-25　　发布者： 杭州米科传感技术有限公司

管段式流量计 (电池) dn125（公称通径 125mm）以超声波测量技术为核心，凭借 “管段式集成设计、电池独立供电、中小口径精准计量” 的特性，成为无外接电源场景（如户外支管、临时管路、老旧设备改造）的优选计量设备，适配实际内径 116~119mm 的管道（如 dn125 焊接钢管壁厚 4.5~6mm，不锈钢管壁厚 3.5~5mm），广泛应用于中小型工业循环水支管（如机床冷却、空压机冷却）、市政供水小区楼栋支管、农业灌溉主干管、食品厂轻度洁净流体（如果汁、无菌水）输送等场景，核心用于每小时 13~216m³（流速 0.3~5m/s）流体的体积流量计量与数据追溯。



这类超声波流量计基于 “时差法” 原理工作（部分型号兼容多普勒法适配含少量悬浮物流体）：管段内置 2 组超声波换能器，交替发射与接收信号，通过计算超声波顺流 / 逆流传播的时间差换算流速，再结合管段横截面积（dn125 标准管段横截面积约 0.0113m²）得出流量；电池供电设计采用大容量锂电池（14.8V/5Ah），搭配低功耗电路（待机电流≤10μA，测量电流≤50mA），常规工况下续航可达 3~5 年，无需外接电网，解决户外或临时管路 “供电难” 的痛点。其关键参数符合行业标准：测量精度时差法 ±0.5%~±1.0% FS、多普勒法 ±1.0%~±2.0% FS，量程比 1:100，工作压力常规 1.6MPa（可定制 2.5MPa），耐温范围 - 20~80℃（常温款）、100~120℃（高温款），适配介质涵盖洁净水、轻度含杂水（浊度≤500NTU）、低粘度流体（≤50mPa・s），严格遵循 JJG 1030-2007《超声流量计检定规程》与 GB/T 18940-2014《封闭管道中气体流量的测量 涡街流量计》（超声波部分），为 dn125 管道系统提供 “免布线、高精度、长续航” 的计量解决方案。

一、管段式流量计 (电池) dn125（超声波）的核心技术特点

针对 dn125 中小口径管道 “流量波动适中、安装场景灵活、无外接电源” 的特性，设备需通过技术优化平衡 “计量精度、电池续航、环境适应性”，核心技术聚焦四大维度：

1. 低功耗电池供电系统：保障长期独立运行

电池供电是设备适配无电网场景的核心，需通过电池选型、功耗控制与续航优化，确保 3~5 年的免维护运行：

• 电池选型与容量设计：采用工业级锂亚硫酰氯电池（Li-SOCl₂）或磷酸铁锂电池（LiFePO₄），前者能量密度高（≥500Wh/kg）、自放电率低（年自放电≤2%），适合低温户外场景（-40~60℃）；后者安全性优（过充过放不爆炸）、循环寿命长（≥1000 次），适合频繁启停工况。dn125 规格常规配置 14.8V/5Ah 锂电池，理论容量可支持 “每 30 分钟测量 1 次、每天上传 1 次数据” 的模式运行 5 年以上；
• 低功耗电路优化：采用 “休眠 - 唤醒” 间歇工作模式 —— 非测量时段（占比 99% 以上）电路进入深度休眠，电流≤10μA；测量时段（每 30 秒～5 分钟 1 次，可设置）唤醒传感器与信号单元，完成测量后立即休眠；同时选用低功耗元器件（如工业级 MCU 功耗≤5μA，超声波换能器驱动电流≤30mA），某实验室测试显示，优化后设备日均功耗从 200mAh 降至 5mAh，续航延长 40 倍；
• 续航预警与节能模式：内置电池电压监测模块，当电量低于 20% 时，自动触发 “节能模式”（延长测量间隔至 10 分钟 1 次，关闭非必要功能如 LCD 背光），同时通过通信模块发送低电量预警；部分型号支持太阳能辅助充电（搭配 5W 柔性太阳能板），户外光照充足场景可实现 “无限续航”，某农业灌溉项目应用后，太阳能辅助使电池更换周期从 3 年延长至 8 年。

2. 管段式结构集成设计：适配中小口径安装与流场

管段式设计将测量管、换能器、电路单元一体化集成，既保证流场稳定，又简化安装流程，核心设计聚焦三点：

• 管段材质与耐压适配：管段主体采用 304 不锈钢（常规场景，耐轻度腐蚀，壁厚 5~6mm，耐压 1.6MPa）或 316L 不锈钢（腐蚀场景，如轻度酸碱溶液，壁厚 6~7mm，耐压 2.5MPa），部分卫生级场景采用 316L 不锈钢电解抛光（Ra≤0.4μm，无卫生死角）；管段两端法兰符合 GB/T 9119-2010，dn125 法兰外径 210mm，螺栓数量 8 个，孔径 18mm，可直接与管道法兰对接，无需额外适配器；
• 流场优化与换能器集成：管段内部采用 “直段 + 渐缩入口” 结构 —— 入口渐缩段（长度 80mm，锥度 1:15）减少流体湍流，中间直段（长度 150mm）确保流场均匀，换能器沿直段对称安装（间距 120mm，与流体流向夹角 45°），避免流速分布不均导致的误差；换能器与管段一体化封装（采用激光焊接密封，防护等级 IP68），无需后期安装调整，某工业循环水项目应用后，一体化换能器的信号稳定性比外夹式提升 30%，误差从 ±1.5% 降至 ±0.8%；
• 结构紧凑性设计：管段总长度控制在 300~400mm（含法兰），重量≤15kg（304 不锈钢材质），比分体式设备体积缩小 50%，适配狭小安装空间（如设备旁支管、管井内）。某小区供水支管安装时，紧凑结构使设备顺利嵌入仅 500mm 的管道间隙，无需改造周边管路。

3. 超声波测量技术优化：确保中小流量精准计量

针对 dn125 管道 13~216m³/h 的流量范围，需通过换能器性能提升与信号处理优化，确保全量程精度：

• 换能器选型与适配：洁净流体（如自来水、无菌水）选用时差法换能器（压电陶瓷材质 PZT-5H，频率 1.5~2MHz，信号穿透力强），可实现 ±0.5% FS 精度；含少量悬浮物流体（如工业循环水、农业灌溉水，SS≤500mg/L）选用多普勒法换能器（频率 2~3MHz，抗杂质干扰），精度 ±1.0%~±1.5% FS；换能器表面喷涂聚四氟乙烯（PTFE）防粘涂层（接触角≥110°），减少水垢与杂质附着，某污水处理厂支管应用后，防粘涂层使换能器清洁周期从 1 个月延长至 3 个月；
• 信号抗干扰与温度补偿：电路集成 EMC 滤波器（过滤 10kHz~100MHz 高频噪声）与自适应数字滤波算法（剔除管道振动、气泡产生的干扰信号），工业场景（如变频器旁）应用时，电磁干扰导致的流量波动从 ±0.3% FS 缩小至 ±0.05% FS；内置 PT1000 温度传感器（精度 ±0.1℃），实时修正超声波在流体中的传播速度（水温每变化 1℃，声速变化约 2m/s），北方冬季低温场景（5~15℃）应用后，温度补偿使误差从 ±1.2% 降至 ±0.5%；
• 双声道提升精度：高端型号采用双声道设计（沿管道圆周对称布置 2 组换能器），通过平均 2 条传播路径的流速数据，修正管内流速分布不均（如中心流速高、管壁流速低），精度提升至 ±0.5% FS，某食品厂 dn125 果汁输送管道应用后，双声道比单声道误差降低 0.3%，全量程精度波动≤±0.2%。

4. 数据存储与通信功能：适配无电源场景数据管理

电池供电场景需减少数据传输频次以节省功耗，同时确保数据不丢失，需通过存储与通信优化实现：

• 本地数据存储：内置 Flash 存储模块（容量≥8MB），按 “每 15 分钟 1 条记录” 存储瞬时流量、累计流量、电池电压、水温数据，可保存 12~24 个月历史数据，且支持数据写入保护（防止篡改，适配贸易结算）；数据可通过 USB 接口导出（连接电脑读取 Excel 格式文件），某小区物业应用后，定期导出数据用于住户水费分摊，无需实时联网；
• 低功耗通信适配：支持 NB-IoT 或 LoRa 无线通信（均为低功耗广域网技术），NB-IoT 模块待机电流≤5μA，每天上传 1 次数据（包含当日累计流量、电池状态），适合运营商信号覆盖区域；LoRa 模块支持自组网（1 个网关连接 50 台设备），传输距离≤3km（无遮挡），适合偏远区域（如农业灌溉区）。某农业项目应用 LoRa 通信后，数据上传成功率≥99.9%，无需铺设通信线缆，安装成本降低 60%；
• 数据异常补传：当通信中断（如信号弱、网络故障）时，设备自动缓存最近 1000 条数据，网络恢复后优先补传，避免数据丢失。某市政供水项目因台风导致网络中断 3 天，恢复后数据补传完整，未影响月度抄表结算。

二、管段式流量计 (电池) dn125（超声波）的行业场景适配方案

不同行业的 dn125 管道介质特性、安装环境与计量需求差异显著，需结合场景痛点提供定制化方案，确保适配性与实用性：

1. 工业循环水支管场景：抗振动与低维护

场景特性：工厂 dn125 循环水支管用于机床、空压机冷却，介质含少量泥沙（浊度 100~300NTU，温度 20~60℃），安装位置靠近设备（振动大，无外接电源），需求是 “抗振动、低维护、数据对接车间管理平台”。
适配方案：

• 核心配置：304 不锈钢管段（壁厚 5mm，耐压 1.6MPa），多普勒法换能器（抗杂质），14.8V/5Ah 锂亚硫酰氯电池（耐振动），LoRa 通信（对接车间网关），表体加装橡胶阻尼垫（阻尼系数 0.8，厚度 10mm）；
• 功能优化：开启 “振动滤波模式”（剔除设备振动干扰），设置每 1 小时测量 1 次、每天上传 1 次数据，延长电池续航至 5 年；进口端加装 80μm 不锈钢滤网（防大颗粒堵塞换能器）；
  应用效果：某机械厂应用后，抗振动设计使流量波动从 ±0.8% FS 降至 ±0.1% FS；滤网使换能器堵塞率从 12% 降至 0.5%；通过车间平台监测循环水流量，当流量低于 20m³/h（冷却不足）时自动报警，设备故障率降低 15%。

2. 市政供水小区楼栋支管场景：远程抄表与漏损预警

场景特性：小区 dn125 楼栋支管负责 3~5 栋楼供水，介质为洁净自来水（浊度≤10NTU，压力 0.6~1.0MPa），安装于户外管井（无电源，需远程抄表），需求是 “远程抄表、夜间漏损预警、防水防潮”。
适配方案：

• 核心配置：304 不锈钢管段（外刷防腐漆），时差法换能器（精度 ±0.5% FS），14.8V/5Ah 磷酸铁锂电池，NB-IoT 通信（对接智慧水务平台），防护等级 IP68（防管井积水浸泡）；
• 功能优化：设置 “夜间漏损监测模式”（凌晨 2~5 点每 5 分钟测量 1 次，流量≤1m³/h 超 1 小时触发预警），白天每 30 分钟测量 1 次；内置 12 个月数据存储，支持远程唤醒读取历史数据；
  应用效果：某小区应用后，远程抄表替代人工（原需 1 人 / 周巡检），年节省运维成本 1.2 万元；漏损预警帮助 2 小时内定位 2 处管道泄漏，减少自来水浪费约 30m³/ 次，小区漏损率从 18% 降至 12%。

3. 农业灌溉主干管场景：户外耐候与长续航

场景特性：农业园区 dn125 灌溉主干管输送河水或井水（含少量泥沙，SS≤500mg/L，温度 5~35℃），安装于田间（无电源，光照充足），需求是 “户外耐候、长续航、流量统计”。
适配方案：

• 核心配置：304 不锈钢管段（耐户外腐蚀），多普勒法换能器，14.8V/5Ah 锂电池 + 5W 柔性太阳能板（辅助充电），LoRa 通信（对接园区灌溉平台），耐温范围 - 20~80℃（适应昼夜温差）；
• 功能优化：设置 “灌溉时段高频测量（每 10 分钟 1 次）、非灌溉时段低频测量（每 2 小时 1 次）”，太阳能板日均补电≥10mAh，电池理论续航无限；支持按亩统计灌溉用水量（对接园区地块信息）；
  应用效果：某农业园区应用后，设备在 - 15℃冬季与 40℃夏季均稳定运行，无低温关机或高温故障；按亩计量使灌溉用水分配更均匀，水资源利用率提升 20%，年节水约 5000m³。

4. 食品厂轻度洁净流体场景：卫生级与合规

场景特性：食品厂 dn125 管道输送果汁、无菌水（浊度≤50NTU，温度 10~50℃），需卫生级材质（无材质溶出）、数据可追溯，安装于车间内（无电源，需定期清洁）。
适配方案：

• 核心配置：316L 不锈钢管段（电解抛光 Ra≤0.4μm），时差法换能器（表面 PTFE 涂层），14.8V/3Ah 磷酸铁锂电池（体积小，适配车间空间），USB 数据导出（避免无线通信干扰），支持 CIP 在线清洗（80℃热水 + 2% 碱性清洗剂）；
• 功能优化：内置 “卫生级模式”（测量后自动记录清洗时间与流量，数据不可篡改），符合 GB 4806.11 食品安全标准；电池采用防水插头设计，更换时无需拆解管段；
  应用效果：某果汁厂应用后，卫生级材质使果汁无金属离子溶出（检测值≤0.001mg/L），符合 FDA 要求；CIP 清洗后无果汁残留，微生物污染率从 0.8% 降至 0.05%；USB 导出数据满足生产批次追溯需求，顺利通过客户审计。

三、管段式流量计 (电池) dn125（超声波）的安装与运维要点

设备安装的规范性与运维的合理性直接影响计量精度与电池续航，需结合中小口径与电池供电特性操作：

1. 安装关键要求

• 直管段与流场适配：需确保上游直管段≥10D（D=125mm，即≥1250mm）、下游≥5D（≥625mm），若上游有弯管、阀门，需延长至≥15D 或加装蜂窝式整流器（缩短直管段至 5D），否则流速分布不均导致误差超 ±3%。某工厂安装时上游直管段仅 800mm，误差 ±3.5%，加装整流器后降至 ±0.5%；
• 法兰连接与密封：与管道法兰对齐（垂直度偏差≤±1°），螺栓对称紧固（分 3 次施加扭矩，最终扭矩 80~100N・m），密封垫片选用与介质匹配的材质（常规场景用丁腈橡胶，卫生场景用食品级硅橡胶，腐蚀场景用 PTFE）；安装后进行水压测试（1.2 倍工作压力，保压 30 分钟无泄漏），某小区安装后因法兰未对齐导致轻微泄漏，重新校准后恢复正常；
• 户外防护与安装位置：户外安装需选择地势较高处（避免积水浸泡），管段底部加装支架（高度≥300mm）；IP68 防护型号可短时间浸泡（水深 1m/24 小时），但长期户外需加装防雨罩；NB-IoT/LoRa 模块安装时确保信号强度≥-85dBm（可通过手机测试，弱信号区域调整安装高度或加装信号放大器）。

2. 运维核心措施

• 电池管理与更换：通过平台监测电池电压（电量低于 20% 时安排更换），更换时选用同型号锂电池（避免混用不同品牌或容量），更换周期常规 3~5 年（太阳能辅助场景可延长至 8 年以上）；更换后需重新设置设备参数（如测量间隔、通信地址），某农业园区因混用不同容量电池，导致设备续航缩短至 1 年，更换统一型号后恢复正常；
• 定期清洁与检查：含杂质场景（工业循环水、农业灌溉）每季度清洁滤网（反冲洗或拆卸清洗），每半年检查换能器表面（用软布蘸 5% 稀盐酸擦拭水垢，避免划伤 PTFE 涂层）；卫生级场景每周进行 CIP 清洗，某食品厂未定期清洗导致换能器结垢，信号强度下降 20%，清洁后恢复正常；
• 周期校准与故障排查：依据 JJG 1030-2007，每年校准 1 次 —— 可联系计量机构上门校准（携带 dn125 便携式标准装置，精度 ±0.1%），校准项目包括流量精度、温度补偿误差、电池续航；常见故障排查：
  • 无数据显示：检查电池是否亏电（更换电池）或电路接触不良（重新插拔接线）；
  • 误差偏大：检查直管段是否满足要求（调整安装位置）或换能器是否结垢（清洁）；
  • 通信失败：检查信号强度（调整安装位置）或通信参数是否匹配（重新设置）。

管段式流量计 (电池) dn125（超声波）通过 “电池独立供电、管段一体化集成、超声波精准测量” 的组合，完美适配无外接电源场景的 dn125 管道计量需求，在工业、市政、农业、食品等行业实现了 “免布线安装（降低 60% 安装成本）、长续航运行（3~5 年免维护）、高精度计量（±0.5%~±2.0% FS）” 的核心价值。其不仅解决了传统流量计 “依赖外接电源、安装复杂、户外应用受限” 的痛点，更通过低功耗设计与场景化功能，助力用户实现流体计量的轻量化与数字化。
随着无电源场景需求的增加（如偏远地区灌溉、老旧小区改造），这类流量计还将向 “更长续航（电池容量提升至 10Ah）、更智能诊断（AI 预判电池寿命与换能器结垢）、更广泛介质适配（强腐蚀流体）” 方向发展，进一步拓展在绿色农业、智慧水务等领域的应用，成为中小口径无电源场景计量的关键设备。
