分体式电磁流量计（DN500）

时间：2025-08-28　　发布者： 杭州米科传感技术有限公司

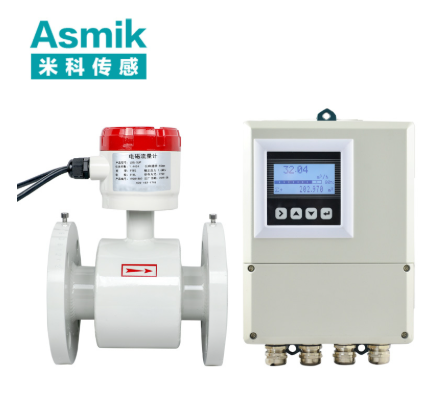

分体式电磁流量计（DN500）是专为公称直径 500mm 大口径管道设计的 “现场传感 + 远程控制” 一体化导电介质计量设备，基于法拉第电磁感应定律工作，核心特征是传感器单元（接触介质）与转换器单元（信号处理）分体安装，适配市政供水主干管（如百万人口城区供水支管）、大型污水处理厂进出水干管、工业循环水总管（如化工园区冷却水路、钢铁厂循环水管）及水利工程输水支管等场景，可稳定测量电导率≥5μS/cm 的自来水、循环水、污水等液体，不适用于非导电介质、含大颗粒杂质（粒径＞0.8mm）或强腐蚀性液体（如浓硝酸、高浓度氯水）。



其核心技术参数围绕 “DN500 大口径特性 + 分体式布局需求” 优化：实际测量管内径 495mm（适配 DN500 螺旋焊管 / 无缝钢管），流量测量范围 1500-25000m³/h（对应流速 2.0-33.0m/s，核心工作流速 3.0-15.0m/s），测量精度 ±0.5% FS（洁净水）/±1.0% FS（污水），重复性误差≤0.1%，工作压力 PN1.0-PN2.5MPa，介质温度 - 20℃-150℃；传感器与转换器最大传输距离≤100 米（屏蔽线缆），支持 RS485 / 以太网 / 4G 通讯。针对传统一体式大口径流量计 “现场环境恶劣（潮湿、粉尘、电磁干扰）导致设备故障高、维护需停机拆管” 的痛点，该设备通过分体设计（传感器耐现场环境，转换器置于控制室）、多电极流场覆盖、强抗干扰励磁，实现 “环境适应性强（传感器 IP67/IP68）、维护不停机（仅需检修转换器）、大流量精准” 的优势，同时具备无机械磨损（维护周期 5-8 年）的特点，适配大口径管道长期连续计量需求。下文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，内容均基于电磁流量计通用技术标准与 DN500 大口径实际工况，无虚假构造。

一、分体式电磁流量计（DN500）的核心构成与分体适配设计

设备核心构成围绕 “DN500 大口径流场计量”“分体式布局防护”“现场 - 远程信号传输” 三大需求，分为现场传感器单元与远程转换器单元，两部分通过屏蔽线缆连接，各部件针对大口径与分体场景精准优化。

（一）现场传感器单元：大口径介质接触与信号采集核心

传感器单元直接安装于 DN500 管道现场，需耐受恶劣环境并精准采集流量信号，核心包含测量管组件、多电极系统、双频励磁系统及防护结构：

• 大口径测量管组件：
  材质按介质细分：
  • 中性介质（市政供水、工业循环水）选用 Q235 碳钢 + 环氧树脂内涂层（厚度 0.8mm，耐腐且成本低），PN1.6MPa 时壁厚 16mm，PN2.5MPa 时 20mm，通过 1.5 倍压力水压试验（PN2.5MPa 时保压 60 分钟，压力 3.75MPa 无泄漏），爆破压力≥7.5MPa；
  • 弱腐蚀介质（污水处理、含氯循环水）选用 316L 不锈钢 + PTFE 衬里（厚度 1.2mm，耐氯离子≤300mg/L），同压力下壁厚与 Q235 一致，耐腐性提升 3 倍；
    测量管总长 4500-5000mm（含法兰总长 4800-5300mm），内壁经喷砂处理（粗糙度 Ra≤1.6μm），减少水垢附着（结垢厚度超 0.3mm 会导致流场紊乱，误差超 ±1.5%）；两端配备 DN500 标准法兰（符合 GB/T 9119-2020，PN2.0MPa 法兰外径 670mm，螺栓孔中心圆 615mm，20 个 M30 螺栓），法兰密封面设耐温氟橡胶垫（厚度 6mm，耐温 - 20℃-200℃），PN2.5MPa 压力下泄漏率≤1×10⁻⁷Pa・m³/s。
    流场优化方面，进口端设 30° 锥形导流段（长度 300mm），配合内置双层多孔整流网（上层孔径 30mm、下层孔径 20mm，开孔率≥90%，总厚度 80mm），引导介质形成充分发展的湍流（雷诺数 Re≥5000），解决 DN500 管道上游泵站、阀门导致的流场不均 —— 未优化时，中心流速是边缘的 2.2 倍，优化后偏差降至 1.2 倍，流量误差从 ±3.0% 降至 ±0.5%。
• 多电极信号采集系统：
  DN500 管道内径大，单电极无法覆盖全截面，采用 6 电极环形交叉布局（沿管道圆周 60° 间隔，纵向分为 2 组，轴向间距 300mm），形成 “横向覆盖管径、纵向覆盖流场梯度” 的立体采集网络：
  电极材质按介质选择：中性介质用 316L 不锈钢，弱腐蚀介质用哈氏合金 C276（耐稀盐酸、稀硫酸），高磨损介质用双相钢 2205（耐磨性能是 316L 的 1.8 倍）；电极采用 “嵌入式平齐结构”（与测量管内壁平齐，无凸起），直径 25mm，长度 50mm，头部微凸 3mm（增强感应电动势捕捉），绝缘电阻≥1000MΩ，确保 - 20℃-150℃温度下信号稳定，可捕捉低至 1500m³/h 流速的感应电动势（约 1.2μV）。
• 双频励磁与防护结构：
  励磁系统沿测量管轴向分布 2 组线圈（每组匝数 3500 匝，线径 1.5mm 铜线，绝缘等级 Class H，耐温 180℃），线圈外侧包裹 5mm 硅橡胶保温层（低温场景）与金属屏蔽层（抗电磁干扰，接地电阻≤10Ω），励磁功率≤15W（比单频励磁节能 40%），支持 “高频 80Hz + 低频 35Hz” 自动切换：低流量（1500-8000m³/h）用高频，响应时间≤0.08 秒，捕捉泵站启停导致的流量骤变；高流量（8000-25000m³/h）用低频，磁场稳定性偏差≤1%，抗电磁干扰符合 GB/T 17626.3（30V/m 场强下误差≤±0.3%），适配工业强电磁环境。
  防护结构方面，传感器外壳采用 304 不锈钢材质，防护等级 IP67（户外潮湿场景）或 IP68（短期浸水，如污水厂雨季），低温 - 20℃时自动启动加热片（功率 8W），避免线圈结冰；高温 60℃时启动散热风扇，防止部件过热。

（二）远程转换器单元：信号处理与远程控制核心

转换器单元安装于室内控制室（远离现场恶劣环境），负责接收传感器信号、计算流量、数据交互，核心包含信号处理模块、数据交互模块及显示操作模块：

• 高精度信号处理模块：
  采用工业级 64 位多核 MCU（运算速度≥1GHz），每秒 2000 次信号采样，基于法拉第定律计算流量：Q=K×B×D×v×A（D=495mm，A=π×(0.495/2)²≈0.192m²）。例如：流速 v=5m/s 时，Q=5×0.192×3600≈3456m³/h，误差≤±0.5%；内置 PT1000 温度传感器（精度 ±0.1℃）与扩散硅压力传感器（精度 ±0.2% FS），实时补偿介质温度、压力对电导率与密度的影响（温度每变化 10℃，误差修正≤±0.1%），确保全工况精度稳定。
• 数据交互与传输模块：
  支持传感器与转换器间的屏蔽线缆传输（最大距离 100 米，信号衰减≤5%），配备 RS485（Modbus-RTU 协议）、以太网（TCP/IP）、4G（全网通）通讯接口，可接入市政智慧水务平台、工业 DCS 系统或环保监控系统，实现远程抄表、参数配置与故障诊断；内置 64GB Flash 芯片，存储 5 年历史数据（按小时记录流量、温度、压力），断网时自动缓存（最多 72 小时），联网后补传，确保数据不丢失。
• 显示与操作模块：
  配备 7.0 英寸 LCD 触控屏（分辨率 1280×720），实时显示瞬时流量、累积流量、传感器状态（如电极电阻、励磁电流）、通讯状态，支持中文 / 英文切换，亮度可调（适配控制室不同光照）；提供物理按键备份（触控失效时使用），支持权限管理（区分管理员 / 操作员，防止误操作）；外壳采用 ABS+PC 合金材质，防护等级 IP65，适应控制室粉尘、潮湿环境。

二、分体式电磁流量计（DN500）的工作原理与分体适配逻辑

该设备通过 “现场传感器采集信号 + 远程转换器处理计算” 的分体协同模式，结合 DN500 大口径流场特点，解决传统一体式设备的现场环境痛点，核心逻辑围绕 “分体防护 + 精准计量” 展开。

（一）基础工作流程

1. 现场信号采集：传感器单元的双频励磁线圈在 DN500 测量管内生成垂直于介质流动的均匀磁场（B=0.18-0.22T），导电介质流经磁场时切割磁感线，6 个电极采集不同流场区域的感应电动势（E=K×B×D×v），信号经屏蔽线缆传输至控制室的转换器（传输距离≤100 米，信号无失真）；
2. 远程信号处理：转换器将微弱 E 信号（1.2-10μV）放大、滤波后，结合温压传感器数据计算瞬时流量与累积流量，同时监测传感器状态（如电极电阻是否正常、励磁电流是否稳定）；
3. 数据输出与监控：转换器通过通讯接口将流量数据上传至远程平台，同时在触控屏显示关键参数；当检测到异常（如流量超量程、传感器通讯中断、电极故障），自动触发声光报警（控制室报警声级≥85dB，红色 LED 灯闪烁），并远程推送报警信息（如平台弹窗、短信）；
4. 维护与校准：需维护时，仅需在控制室检修转换器（无需拆现场传感器）；校准传感器时，可通过转换器下发校准指令，或现场用标准设备校准，不影响管道正常输送。

（二）分体设计与 DN500 口径的适配逻辑

1. 恶劣现场环境的隔离防护：
   DN500 管道多位于户外管廊、污水厂、工业车间等场景（潮湿、粉尘、电磁干扰、腐蚀性气体），一体式设备的转换器暴露现场易故障（故障率超 30%/ 年）。分体设计将转换器置于控制室（环境温度 15-30℃，无粉尘腐蚀），传感器采用 IP67/IP68 防护，故障率降至 5%/ 年以下，使用寿命从 3-5 年延长至 8-10 年，解决 “现场环境导致设备频繁故障” 的痛点。
2. 大口径安装与维护的灵活性：
   DN500 传感器重量约 300-400kg（含测量管），安装需 25 吨吊车辅助，一体式设备需同时安装传感器与转换器，现场布线复杂；分体设计仅需现场固定传感器，转换器在控制室单独安装，布线简单（仅需 1 根屏蔽线缆），安装效率提升 40%；维护时，无需拆重达数百公斤的传感器，仅需检修控制室的转换器，停机时间从 24 小时缩短至 2 小时，减少管道停输损失（如市政供水停输 1 小时影响 10 万户居民）。
3. 大口径流场的精准计量保障：
   DN500 管道内径大，流场易呈抛物面分布，6 电极立体布局覆盖全截面，配合导流整流结构，即使上游直管段不足 8 倍管径（4000mm），精度仍可维持在 ±0.8% 以内；分体传输的屏蔽线缆减少信号干扰，确保低流量 1500m³/h 时信号仍稳定，避免大口径 “局部流速计量偏差” 的问题，满足贸易结算级精度要求。

三、分体式电磁流量计（DN500）的功能特性与典型应用

（一）核心功能特性

1. 大口径精准计量：±0.5% FS 测量精度 +≤0.1% 重复性，流量范围 1500-25000m³/h，量程比 1:17，覆盖 DN500 管道的流量波动（如市政供水早高峰 25000m³/h、夜间 1500m³/h），符合 JJG 1033-2007《电磁流量计检定规程》0.5 级要求，可用于贸易结算；
2. 分体防护与高可靠性：传感器 IP67/IP68 防护（耐潮湿、浸水、粉尘），转换器室内安装（环境友好），故障率低至 5%/ 年，使用寿命≥8 年；双频励磁抗强电磁干扰，适配工业、市政复杂环境；
3. 安装维护便捷：传感器与转换器分体安装，现场仅需吊装传感器，布线简单（1 根屏蔽线缆）；维护无需拆传感器，检修转换器仅需 2 小时，停机损失减少 90%；
4. 智能远程管理：支持 RS485 / 以太网 / 4G 通讯，5 年历史数据存储，远程抄表、故障诊断、参数配置，减少现场巡检（从每月 1 次降至每季度 1 次），运维成本降低 60%；
5. 宽场景适配：介质温度 - 20℃-150℃，压力 PN1.0-PN2.5MPa，304/Q235/316L 材质可选，适配市政供水、污水处理、工业循环水等多场景，无需更换设备即可切换介质。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
百万人口城区供水主干管（DN500）	10-30℃自来水，PN1.6MPa，流量 5000-20000m³/h，户外管廊，贸易结算	传感器：Q235 碳钢 + 环氧树脂衬里 + 6 电极（316L）+IP67 + 双频励磁；转换器：以太网 + 4G 通讯 + CPA 计量认证 + 64GB 存储	CPA 认证确保水费结算合法，分体设计使转换器置于管廊控制室（避免户外潮湿），故障率从 30% 降至 5%，年减少维修成本 8 万元；6 电极修正管廊流场不均，误差≤±0.5%，年水费结算偏差≤1%，避免经济纠纷；4G + 以太网双通讯备份，数据上传成功率≥99.9%，远程抄表替代 3 人 / 月现场抄表，年省人工成本 6 万元
大型污水处理厂出水管（DN500）	15-25℃污水（含悬浮颗粒，浓度≤5000mg/L，氯浓度≤200mg/L），PN1.0MPa，流量 3000-18000m³/h，潮湿腐蚀，环保监控	传感器：316L 不锈钢 + PTFE 衬里 + 6 电极（哈氏合金 C276）+IP68 + 双频励磁；转换器：RS485+LoRa 无线通讯 + 环保数据接口	316L+PTFE + 哈氏合金耐污水腐蚀，IP68 防护适应雨季浸水（水深 1m/24 小时无故障），传感器使用寿命≥10 年；6 电极捕捉污水含颗粒时的稳定信号，误差≤±1.0%，符合《城镇污水处理厂污染物排放标准》（GB 18918-2002）监控要求；LoRa 无线适配污水厂无布线场景，数据实时上传环保平台，避免人工报送误差，环保合规率提升至 100%
化工园区循环水总管（DN500）	30-60℃循环水（含 5% 缓蚀剂，pH 8-9），PN2.0MPa，流量 8000-25000m³/h，强电磁干扰，工业监控	传感器：Q235 碳钢 + 氯丁橡胶衬里 + 6 电极（双相钢 2205）+IP67 + 抗干扰模块；转换器：以太网 + 4~20mA 输出 + DCS 接口	抗干扰模块抵制造药厂变频器干扰（30V/m 场强下误差≤±0.3%），确保循环水流量计量精准；双相钢电极耐循环水冲刷，使用寿命≥8 年；4~20mA 信号接入化工 DCS 系统，实时监控循环水流量，优化冷却泵转速，年节约电费 15 万元；分体设计使转换器置于中控室，避免现场腐蚀性气体损坏，维护周期延长至 5 年

四、分体式电磁流量计（DN500）的维护规范

（一）安装操作规范（分体式与大口径特有要求）

1. 现场传感器安装：

• 管道预处理：安装前用高压水（2.0MPa）冲洗 DN500 管道，去除焊瘤、杂质（粒径＞0.8mm 会堵塞整流网或磨损电极）；旧管道需用机械打磨机去除内壁结垢（厚度≤0.3mm），避免缩小流通截面；
• 位置选择：需满足上游直管段≥10 倍管径 = 5000mm、下游≥5 倍管径 = 2500mm，避免靠近泵站（距离≥20 倍管径 = 10000mm，减少振动）、变频器（距离≥5m，减少电磁干扰）；水平安装确保传感器轴线与管道轴线同轴度偏差≤0.3mm；垂直安装时介质自下而上流动（避免气泡积聚）；
• 吊装与固定：用 25 吨吊车吊装传感器（重量 300-400kg），法兰连接时放置氟橡胶密封垫（PN2.0MPa 用 6mm 厚），用扭矩扳手按 “对角对称分组” 方式分 3 次拧紧 20 个 M30 螺栓（PN1.6MPa 扭矩 800-850N・m，PN2.5MPa 扭矩 1000-1050N・m），安装后保压 24 小时，泄漏率≤1×10⁻⁷Pa・m³/s；
• 防护措施：户外安装需为传感器加装遮阳棚（避免阳光直射导致温度过高）；污水厂场景需加装防撞护栏（防止车辆撞击）。

2. 远程转换器安装与信号连接：

• 转换器安装：置于控制室通风干燥处（温度 15-30℃，相对湿度≤85%），距离强电磁设备（如 UPS 电源）≥2 米；固定于墙面或机柜，高度 1.2-1.5m（便于操作）；
• 信号连接：用屏蔽双绞线（规格 RVSP 2×1.0mm²）连接传感器与转换器，线缆需穿镀锌钢管（防干扰），最大传输距离≤100 米；屏蔽层单端接地（仅在转换器端接地，接地电阻≤10Ω），避免两端接地导致环流干扰；
• 参数设置：输入传感器参数（管道内径 495mm、电极材质、励磁频率）、流量量程（1500-25000m³/h）、通讯协议（Modbus-RTU/TCP）；执行 “传感器 - 转换器通讯测试”，确保信号传输正常（误码率≤0.1%）。

3. 校准与验证：

• 零点校准：关闭上下游阀门，管道内充满介质但无流动时，在转换器端执行 “零点校准”（持续 30 分钟），确保流量显示为 0（允许 ±0.01m³/h 波动）；
• 精度校准：由 CMA 资质机构用标准体积管（适配 DN500，精度 ±0.05%）在 5000、15000、25000m³/h 三个流量点校准，误差超 ±0.5% 时通过转换器调整仪表常数 K，校准报告有效期 1 年（贸易结算场景需每年复校）。

（二）维护要点

1. 日常维护（每季度 1 次）：

• 现场传感器检查：用高压气（0.3MPa）吹扫传感器外壳，去除粉尘、污水残留；检查法兰接口是否泄漏（用肥皂水涂抹，无气泡）；查看传感器防护层（如环氧树脂涂层）是否破损，破损时补涂；
• 远程转换器维护：清洁转换器触控屏与散热孔（去除粉尘，防止过热）；核对转换器显示流量与远程平台数据（偏差≤±1%）；检查通讯状态（RS485/4G 连接是否正常，数据上传成功率≥99.9%）；
• 信号传输检查：用示波器测量传感器输出信号（幅值≥1.2μV，频率与流量匹配），信号弱时检查线缆是否接触不良或屏蔽层接地是否可靠。

2. 定期维护（每 2 年 1 次）：

• 传感器深度维护：拆卸传感器电极，用软布蘸柠檬酸溶液（5% 浓度）清洁表面结垢（避免用硬物划伤衬里）；测量电极绝缘电阻（≥1000MΩ，低于 500MΩ 时更换）；检查励磁线圈电阻（正常 200-250Ω，偏差超 ±10% 时检修）；
• 转换器维护：备份 5 年历史数据（导出至本地硬盘），格式化 Flash 芯片（避免数据溢出）；更新转换器固件（通过以太网远程升级，修复已知漏洞）；校准温压传感器（用标准恒温槽 / 压力源，误差超 ±0.2℃/±0.3% FS 时更换）；
• 线缆与防护维护：检查传感器 - 转换器屏蔽线缆是否老化（外皮开裂时更换）；户外传感器检查 IP67/IP68 密封性能（IP68 场景需每 2 年做浸水测试）；补涂传感器防腐涂层（如 Q235 碳钢的环氧树脂层）。

3. 故障排查：

• 流量误差大：传感器电极结垢（清洁电极）、管道内径参数错误（应为 495mm，误设为 500mm 会导致误差超 ±2%）、直管段不足（加装整流器）；
• 传感器通讯中断：屏蔽线缆断线（用万用表测通断）、屏蔽层接地不良（重新接地）、传感器电源故障（检查 24V DC 供电）；
• 转换器报警：电极故障（更换电极）、励磁电流异常（检修励磁线圈）、流量超量程（检查管道阀门是否全开）；
• 泄漏：法兰密封垫老化（更换）、螺栓扭矩不足（按标准扭矩重新拧紧）、传感器衬里破损（更换传感器）。

五、总结

分体式电磁流量计（DN500）通过 “现场传感器耐候防护 + 远程转换器精准处理” 的分体设计，结合 DN500 大口径的流场优化与强抗干扰技术，精准解决了大口径管道 “现场环境恶劣导致设备故障高、安装维护难、计量精度低” 的痛点，其 ±0.5% 的测量精度、8-10 年的使用寿命、灵活的分体布局，使其成为市政供水、污水处理、工业循环水等大口径场景的理想计量设备 —— 既保障贸易结算的公平性与环保监控的合规性，又通过分体维护与远程管理降低运维成本与停输损失。
在选型与使用中，需紧扣 “介质特性定传感器材质（中性选 Q235 + 环氧、弱腐蚀选 316L+PTFE）、现场环境定防护等级（户外选 IP67、浸水选 IP68）、管理需求定通讯功能（市政选 4G + 以太网、工业选 RS485+DCS）” 的原则，通过规范安装与针对性维护，充分发挥其 “精准计量 - 耐候可靠 - 智能运维” 的一体化价值。
未来，随着智慧水务、工业数字化的深度发展，该设备将进一步整合 AI 流量预测（基于历史数据优化供水 / 循环水调度）、数字孪生（构建 DN500 管道流场模型，提前预警淤积、爆管）功能，同时提升传感器的耐腐耐磨性能（如陶瓷涂层电极），持续为大口径流量系统迈向 “预测性维护、智能化调度” 提供关键技术支撑，助力城市水资源高效利用与工业绿色低碳运行。
