涡街流量计选型手册

时间：2025-11-11　　发布者： 杭州米科传感技术有限公司

涡街流量计选型手册：精准测量，高效选型指南

在工业生产中，流体流量的精确测量对于过程控制、能源管理和产品质量至关重要。涡街流量计作为一种常见的流量测量仪表，凭借其结构简单、安装方便、维护成本低等优点，被广泛应用于石油、化工、电力、环保等行业。本文将根据涡街流量计选型手册，为您详细解析如何进行涡街流量计的选型。

一、涡街流量计的工作原理

涡街流量计基于涡街原理进行流量测量。当流体流经涡街流量计时，会在流量计的叶片处产生周期性的涡街。这些涡街的频率与流体的流速成正比，通过测量涡街的频率，即可计算出流体的流量。

二、涡街流量计的选型要点

1. 流体类型

根据被测流体的类型，选择合适的涡街流量计。常见的流体类型包括气体、液体和蒸汽。不同类型的流体对涡街流量计的要求不同，如气体流量计需考虑压力和温度的影响，液体流量计需考虑粘度和密度的影响。

1. 流速范围

根据被测流体的流速范围，选择合适的涡街流量计。一般来说，涡街流量计的流速范围较宽，但为了保证测量精度，建议在流量计的测量范围内进行选型。

1. 公称直径

涡街流量计的公称直径与管道的公称直径一致。在选型时，应确保流量计的公称直径与管道尺寸匹配，避免因尺寸不匹配导致测量误差。

1. 精度等级

涡街流量计的精度等级分为0.5级、1.0级、1.5级等。根据测量需求，选择合适的精度等级。一般来说，精度等级越高，测量结果越准确。

1. 介质温度和压力

在选型时，应考虑被测流体的温度和压力。对于高温、高压介质，需选择耐高温、高压的涡街流量计。

1. 环境条件

考虑涡街流量计的使用环境，如温度、湿度、腐蚀性等。根据环境条件，选择合适的防护等级和材质。

1. 接口类型

涡街流量计的接口类型包括法兰、螺纹、焊接等。根据管道连接方式，选择合适的接口类型。

1. 附加功能

根据实际需求，选择具有附加功能的涡街流量计，如远传、脉冲输出、积算等功能。

三、涡街流量计的选型示例

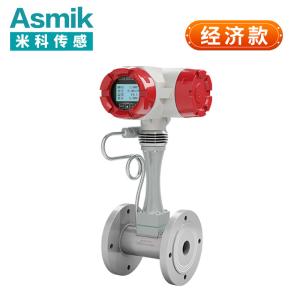

以杭州米科涡街流量计为例，假设被测流体为清水，管道公称直径为DN100，流速范围为0.5-10m/s，介质温度为常温，压力为0.6MPa。根据选型要点，可选择以下型号的涡街流量计：

型号：MKT-1000

精度等级：1.0级

公称直径：DN100

接口类型：法兰

防护等级：IP65

四、总结

涡街流量计作为一种广泛应用于工业领域的流量测量仪表，其选型至关重要。通过以上涡街流量计选型手册的解析，希望对您在选型过程中有所帮助。在实际应用中，还需结合具体情况进行综合考虑，以确保涡街流量计能够满足测量需求。
