插入式超声波流量计的工作原理与应用领域解析

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

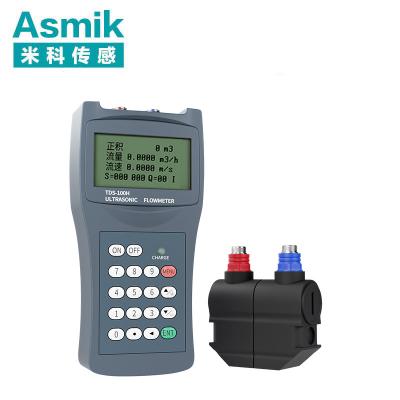

在工业过程测量与控制领域，流量计量扮演着至关重要的角色，如同为流动的介质安装了一双“眼睛”，持续监测着生产流程的命脉。其中，超声波流量计凭借其非接触式测量、高精度和广泛的介质适应性，已成为现代工业流量测量的主流技术之一。而插入式超声波流量计，作为一种特殊的安装形式，巧妙平衡了性能、成本与安装便利性，在众多应用场景中展现出独特的优势。

一、 核心原理：基于时差法的声学测量智慧

插入式超声波流量计的核心工作原理主要基于时差法。其物理基础是超声波在流动介质中传播时，顺流方向与逆流方向的传播速度会有所不同。具体而言，传感器向流体中发射超声波脉冲，顺流传播时，声波会得到流体流动速度的“助力”，传播时间变短；逆流传播时，声波需“对抗”流体流动，传播时间变长。这两个传播时间之间存在一个微小的差值，这个时差与流体的平均流速成正比。通过精确测量这个时差，并辅以管道横截面积等参数，即可计算出精确的体积流量。

插入式的设计特点在于，其传感器探头通过工艺管道上的开孔直接插入到管道内部，使其超声波信号能够直接穿透流体。这种设计使得它既保留了外夹式超声波流量计不直接接触被测介质（传感器本体与介质被探杆隔离）、压力损失极小的优点，又因其信号直接从流体内部穿过，避免了外夹式仪表对管道条件（如衬里、锈蚀）的严苛要求，测量稳定性与可靠性显著提高，尤其适用于大口径管道和各类复杂工况。

二、 应用领域解析：广泛适应工业多元化需求

由于其独特的技术特点，插入式超声波流量计在多个工业领域得到了广泛应用，成为解决特定测量难题的优选方案。

1. 水行业与水利工程：这是插入式超声波流量计最经典的应用领域。在城市供水管网、原水输送、污水排放、水利灌溉等场景中，常常需要面对大口径（从DN100到数米不等）、低压力损失要求的管道。插入式设计使得安装维护无需停产断流，施工成本低，特别适合用于管网计量、分区计量漏损控制以及污水处理厂的进水、出水流量监测。

2. 工业生产过程：在化工、石油、冶金、电力、制药等行业，它被用于测量各类过程用水、冷却水、循环水、中低粘度的油品以及一些温和的化学溶液。其传感器材质（如不锈钢、哈氏合金、钛材等）可根据介质腐蚀性灵活选择，耐受一定的压力和温度，满足多数工业环境要求。

3. 能源计量与管理：在中央空调冷热量计量、工业能源介质（如压缩空气、蒸汽冷凝水）的监控中，插入式超声波流量计结合温度测量，可以实现能量的精确计量，为企业能源审计、节能改造提供关键数据支撑。

4. 特殊介质与复杂工况：对于含有适量固体颗粒或气泡的液体（如矿浆、泥浆、原污水），选择合适的安装角度和传感器频率，插入式超声波流量计也能实现有效测量，展现出比部分传统流量仪表更好的适应性。

三、 技术优势与选型考量

与其它类型流量计相比，插入式超声波流量计的突出优势在于：安装维护简便，尤其适用于已建成的管道系统改造；基本无压力损失，节能效果明显；测量范围宽，对大口径管道性价比极高；支持双向流量测量。在选型时，用户需重点关注介质特性（洁净度、腐蚀性、是否含有气泡或颗粒）、管道条件（材质、管径、衬里情况）、安装要求（是否需要带压开孔）以及所需的测量精度等级。国内专业的传感技术企业，如杭州米科传感技术有限公司，能够为用户提供从技术咨询、方案设计到产品选型的一站式服务，其产品线覆盖多种复杂工况需求，帮助用户实现精准、可靠的流量测量。

四、 行业发展与未来展望

随着工业4.0和智能制造的深入推进，流量测量仪表正朝着更高精度、更高可靠性、更智能化与更强大数据交互能力的方向发展。插入式超声波流量计也在不断集成自诊断功能、无线通信模块（如LoRa、NB-IoT），便于融入物联网系统，实现远程监控、数据分析和预测性维护。这使得流量数据不再仅仅是结算或监控的数字，更成为优化工艺流程、提升能效、实现精细化管理的核心数据资产。
