4-20ma信号隔离模块原理与应用分析

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

在工业自动化和过程控制领域，4-20mA信号作为一种标准化的模拟信号传输方式，被广泛应用于各种测量和控制系统。这种信号制式具有抗干扰能力强、传输距离远、稳定性高等优点，能够满足大多数工业现场的需求。然而，在实际应用中，由于信号传输过程中可能存在的干扰、接地问题和安全要求，信号隔离技术显得尤为重要。4-20mA信号隔离模块应运而生，它通过物理隔离和电气隔离的方式，有效地保护了测量信号和控制信号的安全传输，提高了系统的可靠性和安全性。

行业知识背景

4-20mA信号标准

4-20mA信号是一种电流环式的模拟信号，其中4mA表示信号的最小值，20mA表示信号的最大值。这种信号制式的选择是为了避免零点漂移和确保信号传输的可靠性。在工业自动化中，4-20mA信号通常用于传输温度、压力、流量、液位等过程参数。由于电流信号不易受到电磁干扰，且能够长距离传输，因此被广泛应用于各种工业控制系统中。

信号隔离的重要性

在工业控制系统中，信号隔离是确保系统稳定运行的重要技术手段。信号隔离模块通过物理隔离和电气隔离的方式，将输入信号与输出信号分开，从而防止干扰信号和高压信号对系统的影响。常见的隔离方式包括光电隔离、磁隔离和电容隔离等。信号隔离不仅可以提高系统的抗干扰能力，还可以保护操作人员和设备的安全，避免因信号干扰导致的误操作和设备损坏。

4-20mA信号隔离模块的原理

4-20mA信号隔离模块的核心原理是通过隔离技术将输入信号与输出信号进行物理隔离，从而防止干扰信号和高压信号的传递。常见的隔离技术包括光电隔离和磁隔离。光电隔离利用光电耦合器实现信号的传输，通过光信号的传递来隔离电气信号，具有高隔离性能和良好的抗干扰能力。磁隔离则利用磁耦合器实现信号的隔离，通过磁场的传递来隔离电气信号，具有高可靠性和稳定性。

工作原理详解

1. 输入信号处理：输入的4-20mA电流信号首先经过信号调理电路，转换为适合隔离的电压信号。信号调理电路通常包括滤波电路、放大电路和线性化电路等，用于提高信号的质量和准确性。
2. 隔离过程：经过信号调理后的电压信号通过隔离器件进行隔离。常见的隔离器件包括光电耦合器、磁耦合器和电容耦合器等。这些隔离器件能够有效地将输入信号与输出信号进行物理隔离，防止干扰信号和高压信号的传递。
3. 输出信号处理：隔离后的信号经过输出信号调理电路，转换为4-20mA的电流信号输出。输出信号调理电路通常包括反相放大电路、电流限制电路等，用于确保输出信号的稳定性和准确性。

4-20mA信号隔离模块的应用

4-20mA信号隔离模块在工业自动化和过程控制领域有着广泛的应用。以下是一些典型的应用场景：

1. 过程控制系统

在过程控制系统中，4-20mA信号隔离模块用于隔离传感器信号和控制器信号，防止干扰信号和高压信号对控制系统的影响。例如，在石油化工、电力系统等领域，4-20mA信号隔离模块被用于隔离温度、压力、流量等过程参数的信号，确保控制系统的稳定运行。

2. 楼宇自动化系统

在楼宇自动化系统中，4-20mA信号隔离模块用于隔离温度、湿度、光照等环境参数的信号，防止干扰信号对楼宇自动化系统的影响。例如，在智能楼宇中，4-20mA信号隔离模块被用于隔离空调系统、照明系统等设备的信号，确保楼宇自动化系统的稳定运行。

3. 工业设备监测

在工业设备监测系统中，4-20mA信号隔离模块用于隔离设备运行参数的信号，防止干扰信号对设备监测系统的影响。例如，在机械制造、食品加工等行业，4-20mA信号隔离模块被用于隔离设备的温度、压力、振动等参数的信号，确保设备监测系统的稳定运行。

杭州米科传感技术有限公司的技术优势

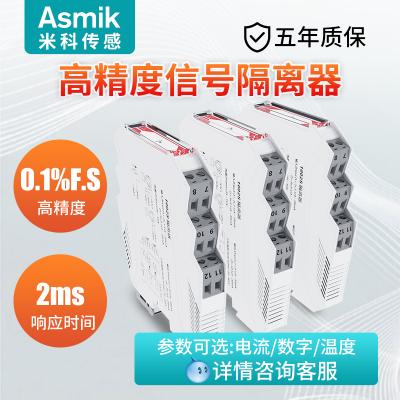

杭州米科传感技术有限公司是一家专注于工业自动化和过程控制领域的高科技企业，提供先进的4-20mA信号隔离模块等产品和服务。该公司凭借多年的技术积累和丰富的行业经验，在信号隔离技术方面具有显著的优势。杭州米科传感技术有限公司的4-20mA信号隔离模块具有以下特点：

1. 高隔离性能
