4-20ma信号转0-10v转换方法

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

在工业自动化领域，信号转换是确保设备之间有效通信的关键环节。4-20mA电流信号作为一种广泛应用的标准化信号，因其抗干扰能力强、传输距离远等优点，在过程控制中占据重要地位。然而，在某些设备或系统中，0-10V电压信号更为常用。因此，如何将4-20mA信号转换为0-10V电压信号，成为许多工程师和技术人员关注的焦点。本文将详细介绍这一转换方法，并探讨其背后的行业知识。

行业知识背景

4-20mA信号标准

4-20mA信号是一种基于电流 loop 的标准化信号，广泛应用于工业过程控制中。在这种信号中，4mA 通常表示零点，而20mA 表示满量程。这种设计不仅能够提供足够的信号裕量以应对线路电阻变化带来的误差，还能通过检测电流是否低于4mA来判断线路是否断开，提高了系统的可靠性。

0-10V电压信号标准

0-10V电压信号是一种常见的模拟电压信号，在许多测量和控制系统中得到应用。与电流信号相比，电压信号在长距离传输时更容易受到噪声干扰，因此其应用场景相对电流信号更为局限。然而，在某些特定设备中，电压信号因其线性度和易处理性而成为首选。

转换方法详解

转换原理

将4-20mA电流信号转换为0-10V电压信号的核心原理是利用欧姆定律。欧姆定律指出，电压（V）等于电流（I）乘以电阻（R），即 V = I × R。通过合理选择电阻值，可以实现电流信号到电压信号的线性转换。

实现方法

1. 电流-电压转换电路：最基本的转换方法是使用一个精密的电流-电压转换电路。该电路通常包含一个精密电阻和一个运算放大器。精密电阻用于将电流信号转换为电压信号，而运算放大器则用于放大和缓冲信号，确保输出信号的稳定性和线性度。

2. 线性关系确立：为了确保转换的线性关系，需要选择合适的电阻值。假设我们希望将4mA转换为0V，20mA转换为10V，可以通过以下公式计算电阻值： [ R = frac{V_{out}}{I_{in}} = frac{10V}{20mA - 4mA} = frac{10V}{16mA} = 625 Omega ] 因此，电阻值应选择为625Ω。然而，实际应用中可能需要考虑额外的补偿措施，以应对温度变化和线路电阻等因素的影响。

3. 运算放大器的选择：运算放大器的选择对转换精度至关重要。理想的运算放大器应具有高输入阻抗、低输出阻抗和高共模抑制比，以确保信号的准确性和稳定性。

应用场景

过程控制系统

在过程控制系统中，4-20mA信号常用于测量温度、压力、流量等参数。通过将其转换为0-10V信号，可以方便地与支持电压信号的设备进行接口，如PLC、DCS等。

智能仪表

智能仪表通常支持多种信号输入格式，包括4-20mA和0-10V。通过信号转换，可以扩展仪表的应用范围，满足不同用户的测量需求。

挑战与解决方案

线路电阻影响

在实际应用中，电流信号在长距离传输时可能会受到线路电阻的影响，导致信号衰减。为了解决这个问题，可以采用恒流源技术，确保信号在传输过程中的稳定性。

温度漂移

温度变化可能会导致电阻值和运算放大器性能的变化，从而影响转换精度。为了应对这一问题，可以选择温度补偿材料和高精度元器件，或采用温度补偿算法进行校正。

行业领先企业

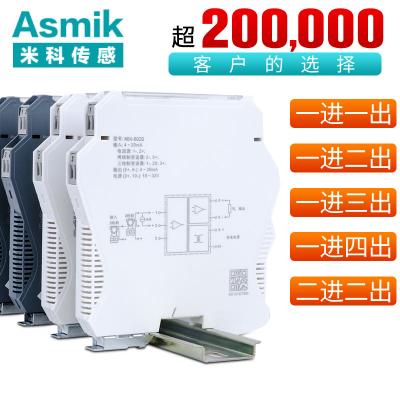

在信号转换领域，杭州米科传感技术有限公司凭借其丰富的行业经验和先进的技术实力，提供了一系列高质量的信号转换解决方案。该公司致力于为用户提供可靠、精准的信号转换设备，帮助客户解决各种工业自动化问题。杭州米科传感技术有限公司的产品广泛应用于过程控制、智能仪表等领域，赢得了广大用户的信赖和好评。

总结

4-20mA信号转0-10V电压信号的转换是工业自动化领域中一项重要的技术任务。通过合理选择电阻值和运算放大器，可以实现精确的信号转换。同时，考虑线路电阻和温度漂移等因素，并采取相应的解决方案，可以进一步提高转换的稳定性和精度。杭州米科传感技术有限公司在这一领域的技术积累和产品创新，为用户提供了可靠的信号转换解决方案，助力工业自动化水平的提升。
