大口径超声波流量计原理及应用分析

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

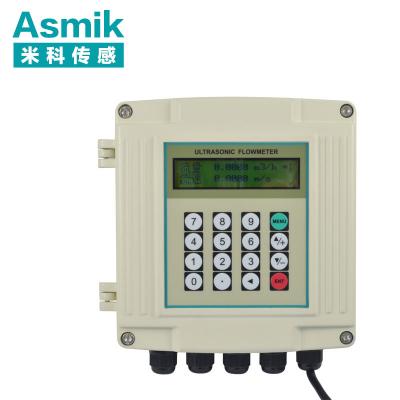

超声波流量计是一种非接触式流量测量仪表，它通过发射和接收超声波信号来测量流体流量。大口径超声波流量计由于其测量范围广、结构简单、维护方便等优点，在工业、市政、水利等领域得到了广泛应用。本文将从大口径超声波流量计的原理和应用两个方面进行分析。

一、行业知识介绍

1. 流量测量概述

流量是衡量单位时间内流体通过某一截面的数量，是工业生产过程中重要的参数之一。流量测量仪表的种类繁多，包括机械式、电磁式、超声波式、热式等。其中，超声波流量计因其非接触、无磨损、适用范围广等特点，在现代流量测量中占据重要地位。

2. 超声波流量计原理

超声波流量计通过超声波在流体中的传播速度变化来测量流量。根据超声波传播方式的的不同，可以分为时差法、多普勒法、相移法三种主要类型。

• 时差法：超声波脉冲在流体中传播时，由于流体的流动，上下游传播时间会发生变化。通过测量上下游超声波脉冲的传播时间差，可以计算出流体的流速，进而得到流量。

• 多普勒法：超声波信号与流体中的颗粒（如气泡、悬浮物）相互作用，产生多普勒频移。通过测量频移的大小，可以计算出流体的流速和流量。

• 相移法：超声波信号在流体中传播时，其相位会发生变化。通过测量相位变化，可以计算出流体的流速和流量。

3. 大口径超声波流量计的特点

大口径超声波流量计通常用于测量较大管径的流体，如市政供水、工业用水、石油化工等。其主要特点包括：

• 测量范围广：适用于大管径的流量测量，测量范围较大。

• 结构简单：通常采用外夹式或插入式安装，安装方便，维护简单。

• 非接触式：超声波传感器不与流体直接接触，不会磨损，使用寿命长。

• 适用性广：适用于各种流体，包括清水、污水、油品等。

二、大口径超声波流量计原理分析

1. 时差法原理

时差法是应用最广泛的一种超声波流量计原理。其基本原理是：超声波脉冲从上游发射器发射，经过流体到达下游接收器。由于流体流动的影响，上下游超声波脉冲的传播时间会发生变化。通过测量这个时间差，可以计算出流体的流速。

具体来说，设超声波在静止流体中的传播速度为(c)，流体流速为(v)，上下游超声波脉冲的传播时间分别为(t_1)和(t_2)，则有以下关系式： [ t_1 = frac{L}{c + v} ] [ t_2 = frac{L}{c - v} ] 其中，(L)为上下游传感器之间的距离。通过测量时间差(Delta t = t_2 - t_1)，可以计算出流体的流速： [ v = frac{c^2 cdot Delta t}{2L} ] 进而得到流量： [ Q = v cdot A ] 其中，(A)为管道截面积。

2. 多普勒法原理

多普勒法超声波流量计通过测量超声波信号与流体中的颗粒相互作用产生的多普勒频移来计算流速。其基本原理是：超声波信号在流体中传播时，与流体中的颗粒相互作用，产生频移。通过测量频移的大小，可以计算出流体的流速。

具体来说，设超声波的频率为(f)，流体中的颗粒流速为(v)，则多普勒频移(Delta f)为： [ Delta f = frac{2vf cos heta}{c} ] 其中，( heta)为超声波传播方向与流体流动方向之间的夹角，(c)为超声波在流体中的传播速度。通过测量多普勒频移，可以计算出流体的流速： [ v = frac{c cdot Delta f cdot cos heta}{2f} ] 进而得到流量： [ Q = v cdot A ]

三、大口径超声波流量计应用分析

1. 市政供水

大口径超声波流量计在市政供水领域应用广泛。市政供水通常管径较大，流量测量需求高，超声波流量计的非接触式测量特点使其成为理想的选择。通过实时监测供水流量，可以有效管理水资源，提高供水效率。

2. 工业用水

在工业生产过程中，工业用水流量测量也是非常重要的。大口径超声波流量计可以用于测量工业用水流量，帮助工厂优化用水管理，降低生产成本。

3. 水利工程

水利工程中，流量测量对于水资源管理和防洪减灾至关重要。大口径超声波流量计可以用于测量河流、水库的流量，为水利工程提供数据支持。

4. 石油化工
