超声波外夹式流量计直管段要求

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

超声波外夹式流量计作为一种非接触式测量仪表，在现代工业测量中扮演着越来越重要的角色。其独特的测量原理和安装方式，使得它在不影响管道原有运行的情况下，能够实现流量的精确测量。然而，为了确保测量结果的准确性和可靠性，超声波外夹式流量计的安装环境，尤其是直管段的要求，必须得到严格的遵循。本文将详细介绍超声波外夹式流量计直管段的相关知识，帮助用户更好地理解和应用这一测量技术。

一、行业知识介绍

1. 超声波外夹式流量计的工作原理

超声波外夹式流量计通过发射和接收超声波信号来测量流体流速，进而计算流量。其核心原理是利用超声波在流体中传播的速度与流体流速之间的关系。具体来说，流量计的发射器向流体中发射超声波信号，信号在流体中传播到达接收器。由于流体流动的影响，超声波信号的传播时间会发生变化。通过测量发射和接收之间的时间差，并结合流体的其他物理特性，如声速等，可以计算出流体的流速，进而得到流量数据。

2. 直管段的概念及其重要性

直管段是指流量计上游和下游的一段管道，其内壁光滑且没有明显的弯曲、阀门、泵等干扰因素。直管段的作用是确保流体在进入流量计之前能够达到充分发展的层流状态，从而减少流动干扰，提高测量精度。对于超声波外夹式流量计而言，直管段的要求尤为重要，因为其测量原理对流体流动的稳定性要求较高。

二、直管段的要求

1. 上游直管段的要求

上游直管段的主要作用是消除管道入口处的不稳定流动，确保流体在进入流量计之前达到充分发展的层流状态。一般来说，上游直管段的长度应至少为管道直径的10倍。对于特殊情况下，如管道入口处有明显的弯曲或阀门，可能需要更长的直管段。此外，上游直管段应避免存在任何形式的流动干扰，如凸起、凹陷等。

2. 下游直管段的要求

下游直管段的主要作用是减少流体流出流量计后的流动干扰。虽然下游直管段的要求不如上游直管段严格，但一般来说，下游直管段的长度应至少为管道直径的5倍。同样，下游直管段也应避免存在任何形式的流动干扰。

三、安装注意事项

1. 管道条件

安装超声波外夹式流量计时，首先需要确保管道条件符合要求。管道应光滑、无腐蚀、无结垢，并且内径应均匀。如果管道内壁存在腐蚀或结垢，可能会影响超声波信号的传播，从而影响测量精度。

2. 安装位置

超声波外夹式流量计应安装在直管段内，避免安装在管道的弯头、阀门、泵等位置。如果无法避免，需要根据实际情况调整流量计的安装位置，并考虑增加直管段的长度。

3. 传感器安装

传感器的安装位置和角度对测量精度有重要影响。一般来说，传感器应安装在管道的水平和垂直位置，避免安装在管道的顶部或底部。传感器的安装角度应与管道轴线保持一致，以确保超声波信号的传播路径最短。

四、总结

超声波外夹式流量计作为一种先进的测量仪表，其测量结果的准确性和可靠性离不开合理的安装环境。直管段的要求是确保流体在进入流量计之前能够达到充分发展的层流状态，从而减少流动干扰，提高测量精度。在实际应用中，用户应根据具体情况合理选择安装位置，并遵循相关的安装注意事项，以确保流量计的正常运行和测量精度。

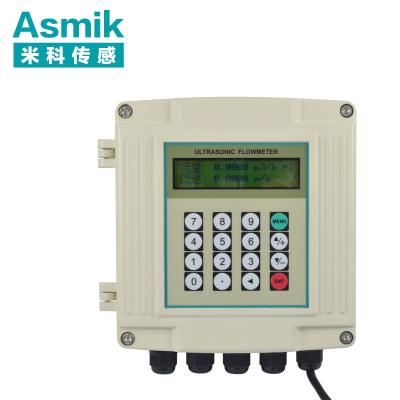

在实际应用中，选择专业的超声波外夹式流量计供应商也是非常重要的。杭州米科传感技术有限公司作为一家专注于流量测量技术的企业，提供了一系列高精度、高可靠性的超声波外夹式流量计产品。这些产品符合行业标准和规范，能够满足不同用户的测量需求。杭州米科传感技术有限公司凭借其丰富的行业经验和专业的技术支持，为用户提供了全方位的测量解决方案。
