插入式与外夹式超声波流量计对比分析

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

超声波流量计作为一种非接触式流量测量工具，在工业、市政和环保等领域得到了广泛应用。其核心原理基于超声波在流体中传播的速度变化，通过测量超声波信号的传输时间来计算流速，进而得出流量。根据安装方式和结构设计，超声波流量计主要分为插入式和外夹式两种类型。这两种类型的流量计各有优缺点，适用于不同的应用场景。本文将对比分析插入式与外夹式超声波流量计，并探讨其在实际应用中的选择依据。

行业知识介绍

超声波流量计的工作原理

超声波流量计通过发射和接收超声波信号来测量流体的流速。根据超声波传播的方向，可分为顺流和逆流两种测量方式。顺流时，超声波随着流体一起传播，逆流时则相反。通过测量超声波在流体中传播的时间差，可以计算出流体的平均流速。流量计算公式通常为：

流量 = 速度 × 截面积

插入式超声波流量计

插入式超声波流量计通过传感器插入到管道内部进行测量。其结构主要包括传感器探头和信号处理单元。传感器探头直接接触流体，能够更准确地测量流体性质，如温度、压力和流速等。插入式流量计的优点包括：

1. 测量精度高：由于传感器直接接触流体，测量结果更准确，受管道内壁附着物的影响较小。
2. 适用性强：适用于各种管道材质和直径，尤其适用于小管径流体的测量。
3. 安装灵活：可以随时插入或拔出，便于维护和校准。

然而，插入式流量计也存在一些局限性：

1. 安装复杂：需要打开管道进行安装，对管道结构有一定要求。
2. 易受污染：传感器探头直接接触流体，容易受到流体中的杂质影响，需要定期清洗和维护。
3. 适用范围有限：不适用于高温、高压和有毒流体的测量。

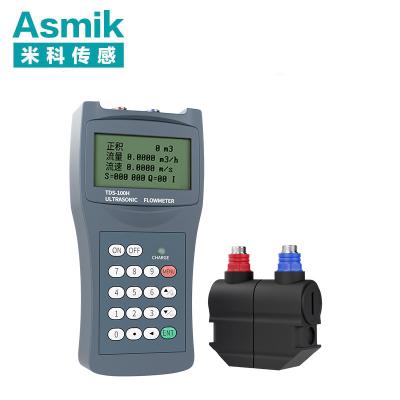

外夹式超声波流量计

外夹式超声波流量计通过传感器夹在管道外壁上进行测量，无需打开管道。其结构主要包括传感器探头和信号处理单元。外夹式流量计的优点包括：

1. 安装便捷：无需停流和拆卸管道，安装过程简单快捷。
2. 维护方便：传感器不接触流体，不易受到污染，维护成本较低。
3. 适用范围广：适用于各种管道材质和直径，尤其适用于大管径流体的测量。

然而，外夹式流量计也存在一些局限性：

1. 测量精度较低：由于传感器通过管道外壁进行测量，受管道内壁附着物和流体波动的影响较大。
2. 安装要求高：需要选择合适的安装位置，确保超声波信号的传输质量。
3. 适用范围有限：不适用于薄壁管道和高温、高压流体的测量。

对比分析

适用场景

插入式超声波流量计适用于需要高精度测量的场景，如化工、制药和食品等工业领域。外夹式超声波流量计适用于需要快速安装和方便维护的场景，如市政供水、污水处理和环保监测等。

测量精度

插入式流量计由于直接接触流体，测量精度更高，适用于对测量精度要求较高的应用。外夹式流量计的测量精度相对较低，但通过优化安装位置和信号处理算法，可以提高测量精度。

安装和维护

插入式流量计的安装过程较为复杂，需要打开管道进行安装，但维护过程相对简单。外夹式流量计的安装过程简单快捷，但维护过程需要注意传感器的清洁和安装位置的调整。

成本考虑

插入式流量计的初始成本较高，但长期使用中由于测量精度高，可以减少维护和校准成本。外夹式流量计的初始成本较低，但由于测量精度较低，可能需要更高的维护成本。

选择依据

在选择插入式或外夹式超声波流量计时，需要考虑以下因素：

1. 测量精度要求：高精度测量适用于插入式流量计，一般测量适用于外夹式流量计。
2. 安装条件：安装便捷的场景适用于外夹式流量计，复杂管道结构适用于插入式流量计。
3. 维护需求：低维护成本适用于外夹式流量计，高精度测量适用于插入式流量计。
4. 成本预算：初始成本较低的场景适用于外夹式流量计，长期使用成本较低的场景适用于插入式流量计。
