超声波流量计直管段要求及影响分析

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

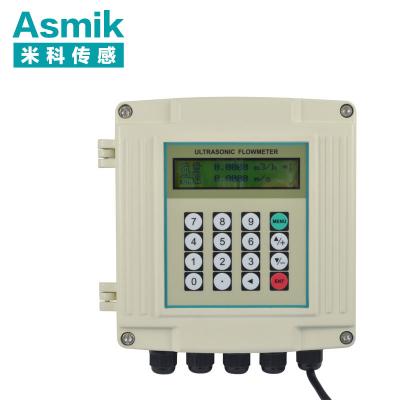

超声波流量计作为一种非接触式测量仪表，广泛应用于工业、市政、水利等多个领域。其测量原理基于超声波信号在流体中传播速度的变化，通过测量超声波信号的传播时间或频率变化来计算流体的流量。超声波流量计的优势在于无需与流体直接接触，不易受到流体腐蚀和污染的影响，且安装维护方便。然而，为了确保超声波流量计的测量精度和稳定性，合理的安装环境至关重要，其中直管段要求是影响测量准确性的关键因素之一。

行业知识介绍

超声波流量计的工作原理

超声波流量计通过发射和接收超声波信号来测量流体的流量。根据超声波信号传播方式的不同，可分为时差法、多普勒法和相移法三种主要类型。时差法通过测量超声波信号在流体中顺流和逆流的传播时间差来计算流速；多普勒法基于超声波信号与流体中反射体（如气泡、颗粒）相互作用产生的频率变化来测量流速；相移法则通过测量超声波信号相位的变化来计算流速。不同的测量原理适用于不同的流体类型和应用场景。

流量计的安装环境要求

流量计的安装环境对其测量精度有显著影响。除了直管段要求外，还包括流量计与管道的连接方式、管道内流体的流动状态、管道材质和内壁状况等因素。合理的安装环境可以有效减少测量误差，提高流量计的可靠性。

直管段要求及其影响分析

直管段的作用

直管段是指流量计上游和下游具有一定长度的直管部分，其作用是确保管道内流体形成稳定的层流或紊流，减少流动扰动，从而提高流量计的测量精度。对于超声波流量计而言，直管段的要求尤为严格，因为超声波信号的传播对流体流动状态敏感，任何流动扰动都可能影响超声波信号的传播特性，进而导致测量误差。

直管段长度要求

通常情况下，超声波流量计上游的直管段长度应大于管道直径的10倍，下游直管段长度应大于管道直径的5倍。对于特殊的应用场景，如管道内存在弯头、阀门等扰动源，直管段长度要求可能更高。具体要求应根据实际工况和流量计的测量原理来确定。

影响分析

1. 流动状态的影响：直管段能够有效减少流动扰动，使流体形成稳定的流动状态。如果直管段长度不足，流体流动状态不稳定，会导致超声波信号的传播时间或频率变化不准确，从而影响流量测量精度。
2. 测量误差的影响：流动扰动不仅会影响超声波信号的传播特性，还可能导致流量计的测量误差增大。例如，在流动状态不稳定的情况下，流量计的测量结果可能出现波动，甚至出现错误的测量值。
3. 长期稳定性的影响：合理的直管段设计能够提高流量计的长期稳定性，减少因流动扰动导致的测量漂移。这对于需要长期稳定测量的应用场景尤为重要。

安装注意事项

1. 选择合适的安装位置：应选择管道内流动状态稳定的位置安装流量计，避免安装在靠近弯头、阀门、泵等扰动源的管道上。
2. 确保管道清洁：管道内壁的污垢和沉积物会影响超声波信号的传播，因此应确保管道内壁清洁，无杂物附着。
3. 管道材质和内壁状况：不同材质和内壁状况的管道对超声波信号的传播有不同的影响，因此应根据实际工况选择合适的流量计和安装方式。

总结

超声波流量计的测量精度和稳定性与其安装环境密切相关，其中直管段要求是影响测量准确性的关键因素之一。合理的直管段设计能够有效减少流动扰动，提高流量计的测量精度和长期稳定性。在实际应用中，应根据具体工况选择合适的安装位置和方式，确保流量计的正常运行。

超声波流量计作为一种先进的流量测量仪表，在工业、市政、水利等领域具有广泛的应用前景。通过合理的安装和维护，可以有效提高流量计的测量精度和稳定性，为流体管理提供可靠的数据支持。
