超声波流量计变送器原理及应用解析

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

超声波流量计变送器是一种广泛应用于工业、市政和商业领域的流量测量设备，其核心原理基于超声波技术，通过发射和接收超声波信号来测量流体流动的速度，进而计算出流量。本文将深入探讨超声波流量计变送器的原理、技术特点、应用领域以及行业发展趋势，旨在为相关从业人员提供参考和借鉴。

一、行业知识背景

流量测量是工业自动化和过程控制中的基础环节，对于资源管理、过程优化和安全生产具有重要意义。传统的流量测量方法，如机械式流量计和电磁流量计，虽然技术成熟，但在某些特殊工况下存在局限性。超声波流量计变送器凭借其非接触、无阻塞、适用性广等优势，逐渐成为流量测量领域的重要选择。

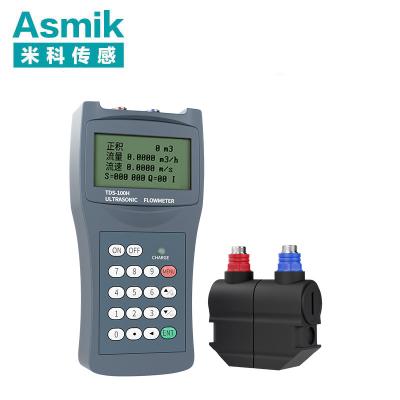

超声波流量计变送器主要分为外夹式和插入式两种类型。外夹式超声波流量计变送器通过超声波传感器粘贴在管道外壁上，无需切割管道，安装方便，适用于已建成的管道系统。插入式超声波流量计变送器则需要将传感器插入管道内部，测量精度较高，但安装过程较为复杂。两种类型的超声波流量计变送器均基于超声波时差法、多普勒效应法或相移法等原理进行流量测量。

二、超声波流量计变送器原理

1. 超声波时差法

超声波时差法是超声波流量计变送器最常用的测量原理之一。其基本原理是：在流体中发射超声波信号，信号在流体中传播时会产生时间延迟，流体流动速度越快，时间延迟越小。通过测量超声波信号在顺流和逆流方向上的传播时间差，可以计算出流体的流速，进而得到流量。

具体来说，超声波流量计变送器在管道两侧安装两个超声波传感器，分别发射和接收超声波信号。当超声波信号顺流传播时，其传播速度会因流体流动而增加；当超声波信号逆流传播时，其传播速度会因流体流动而减小。通过测量顺流和逆流方向的传播时间差，可以计算出流体流动速度。

2. 多普勒效应法

多普勒效应法是另一种常用的超声波流量计变送器测量原理。其基本原理是：当超声波信号遇到流体中的颗粒或气泡时，会产生多普勒频移。通过测量多普勒频移的大小，可以计算出流体的流速，进而得到流量。

具体来说，超声波流量计变送器在管道内安装一个超声波传感器，发射超声波信号。流体中的颗粒或气泡会反射超声波信号，导致接收到的信号频率发生变化。通过测量接收信号频率与发射信号频率的差值，可以计算出流体流动速度。

3. 相移法

相移法是超声波流量计变送器的另一种测量原理。其基本原理是：当超声波信号在流体中传播时，会因为流体流动而产生相移。通过测量相移的大小，可以计算出流体的流速，进而得到流量。

具体来说，超声波流量计变送器在管道两侧安装两个超声波传感器，分别发射和接收超声波信号。当超声波信号在流体中传播时，会因为流体流动而产生相移。通过测量顺流和逆流方向的相移差，可以计算出流体流动速度。

三、超声波流量计变送器的技术特点

1. 非接触测量：超声波流量计变送器无需接触流体，避免了测量过程中对流体性质的干扰，适用于各种腐蚀性、高粘度流体。

2. 适用性广：超声波流量计变送器适用于各种管径和材质的管道，包括金属管道、塑料管道和复合管道。

3. 安装方便：外夹式超声波流量计变送器无需切割管道，安装过程简单快捷。

4. 测量精度高：超声波流量计变送器在合适的应用场景下可以实现较高的测量精度，满足工业过程控制的需求。

5. 维护成本低：超声波流量计变送器结构简单，维护成本低，使用寿命长。

四、超声波流量计变送器的应用领域

1. 工业领域：超声波流量计变送器广泛应用于化工、石油、电力等行业，用于测量各种流体的流量，如水、油、气等。

2. 市政领域：超声波流量计变送器广泛应用于市政供水、排水、燃气等系统，用于测量城市生活中的流体流量。

3. 商业领域：超声波流量计变送器广泛应用于商业楼宇、酒店、医院等场所，用于测量生活用水的流量。
