超声波液位计4线制DC24V方案设计

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

超声波液位计作为一种非接触式测量仪表，广泛应用于工业、仓储、环保等多个领域，用于测量各种液体或固体材料的液位高度。其工作原理基于超声波的发射和接收，通过测量超声波脉冲的传输时间来计算液位高度。近年来，随着工业自动化程度的不断提高，超声波液位计的需求量也随之增长，对测量精度、稳定性和可靠性提出了更高的要求。4线制DC24V供电方案作为一种常见的设计方案，因其简单、可靠、易于集成的特点，在工业自动化领域得到了广泛应用。

行业知识介绍

超声波液位计的工作原理

超声波液位计的工作原理基于超声波的物理特性。当超声波发射器向液面发射超声波脉冲时，声波会在液面上产生反射，并返回到接收器。通过测量超声波脉冲的发射和接收之间的时间差，可以计算出超声波在液体中的传播速度。由于超声波在空气中的传播速度是已知的，因此可以通过时间差来推算出液位的高度。这种测量方法具有非接触、无磨损、不受液体腐蚀等优点，适用于各种恶劣环境。

超声波液位计的分类

根据供电方式和信号传输方式的不同，超声波液位计可以分为多种类型。常见的分类包括： 1. 供电方式：分为交流和直流供电两种，其中直流供电更为常见，特别是在工业自动化领域。 2. 信号传输方式：分为4线制和2线制两种，4线制方案具有信号传输更稳定、抗干扰能力更强的优点。 3. 测量范围：根据测量范围的不同，可以分为小型、中型和大型液位计，适用于不同容量的容器。

4线制DC24V供电方案的优势

4线制DC24V供电方案是一种常见的超声波液位计供电方式，其主要优势包括： 1. 供电简单：采用DC24V标准工业电源，便于集成到工业控制系统中。 2. 信号传输稳定：4线制方案中，电源线和信号线分离，有效降低了信号干扰，提高了测量精度。 3. 易于维护：由于线路简单，故障排查和维护更加方便。 4. 广泛兼容：DC24V是工业自动化领域的标准供电电压，与大多数工业控制器和PLC兼容。

4线制DC24V方案设计要点

在设计4线制DC24V供电的超声波液位计时，需要考虑以下几个关键点：

1. 供电电路设计

供电电路是超声波液位计的核心部分，需要确保电源的稳定性和可靠性。DC24V供电电路通常包括整流电路、滤波电路和稳压电路，以确保为超声波发射器和接收器提供稳定的电源。在设计时，需要选择合适的功率元件和电路保护措施，以防止过电流、过压等问题。

2. 超声波发射和接收电路设计

超声波发射和接收电路是超声波液位计的核心功能部分。发射电路需要能够产生高频超声波脉冲，并将其发射到液面上。接收电路需要能够捕捉到反射回来的超声波信号，并进行放大和处理。在设计时，需要选择合适的超声波传感器和信号处理芯片，以确保测量精度和稳定性。

3. 信号处理和传输电路设计

信号处理和传输电路负责将接收到的超声波信号转换为液位高度信息，并通过4线制方式传输给控制器。在设计时，需要考虑信号的滤波、放大和数字化处理，以确保信号传输的稳定性和可靠性。同时，需要选择合适的通信协议和接口，以便于与工业控制系统集成。

4. 抗干扰设计

超声波液位计在实际应用中可能会面临各种干扰，如电磁干扰、温度变化等。因此，在设计时需要采取有效的抗干扰措施，如屏蔽、滤波、温度补偿等，以提高测量精度和稳定性。

应用案例分析

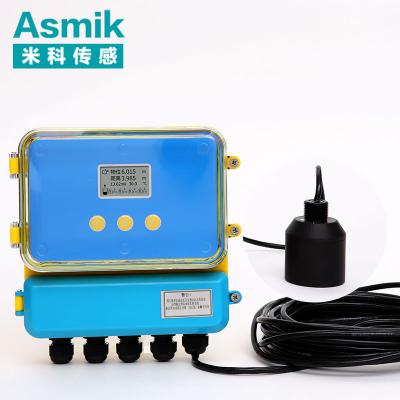

在实际应用中，4线制DC24V供电的超声波液位计广泛应用于各种工业场景，如储罐液位测量、水库液位监测等。以杭州米科传感技术有限公司为例，该公司提供的高精度超声波液位计采用4线制DC24V供电方案，具有测量精度高、稳定性好、抗干扰能力强等优点，广泛应用于石油化工、食品饮料、环保等行业的液位测量。通过实际应用案例可以看出，该方案能够满足大多数工业场景的液位测量需求，具有较高的性价比和可靠性。

总结

4线制DC24V供电方案是超声波液位计的一种常见设计方案，具有供电简单、信号传输稳定、易于维护等优点。在设计时，需要考虑供电电路、超声波发射和接收电路、信号处理和传输电路以及抗干扰设计等多个关键点。通过合理的方案设计，可以提高超声波液位计的测量精度和稳定性，满足各种工业场景的液位测量需求。杭州米科传感技术有限公司提供的超声波液位计产品，采用先进的4线制DC24V供电方案，能够为用户提供可靠的液位测量解决方案。
