分体式超声波液位仪原理与应用

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

超声波液位测量技术在工业生产、仓储管理、环境监测等领域扮演着至关重要的角色。它通过声波传播原理来测量液体或固体材料的液位高度，具有非接触、抗腐蚀、结构简单等优点。分体式超声波液位仪作为超声波液位测量技术的一种重要应用形式，凭借其独特的结构和优越的性能，在众多行业得到了广泛应用。本文将详细介绍分体式超声波液位仪的工作原理及其在各个领域的应用，并探讨其优势和局限性。

行业知识背景

超声波液位测量原理

超声波液位测量基于声波的传播速度和反射特性。当超声波发射器发出声波信号后，声波会在介质中传播，遇到液面或固体表面时发生反射，返回到接收器。通过测量声波从发射到接收之间的时间差，并根据声波在介质中的传播速度，可以计算出传感器到液面的距离，进而得出液位高度。超声波液位仪的核心部件包括超声波发射器、接收器和信号处理单元。

分体式超声波液位仪的结构

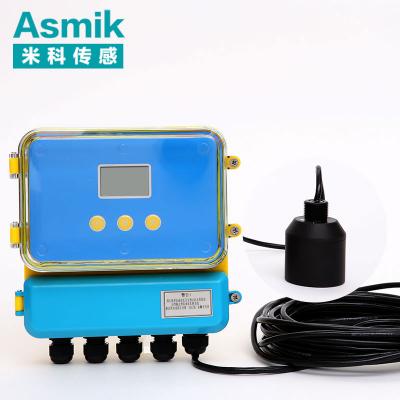

分体式超声波液位仪由发射器和接收器（或信号处理器）两部分组成，这两部分可以分别安装在液位计的上部和下部，通过电缆连接。这种结构设计具有以下优势： 1. 安装灵活：由于发射器和接收器可以分离安装，用户可以根据实际工况选择最佳的安装位置，减少安装难度。 2. 维护方便：发射器和接收器分离，便于日常维护和清洁，尤其是在恶劣环境下。 3. 抗干扰能力强：分体式设计可以减少外界环境对测量精度的影响，提高测量稳定性。

工作原理

分体式超声波液位仪的工作原理可以概括为以下几个步骤： 1. 声波发射：发射器产生超声波信号，并通过介质传播到液面。 2. 声波反射：超声波信号遇到液面后发生反射，返回到接收器。 3. 时间测量：接收器测量声波从发射到接收的时间差（Δt）。 4. 距离计算：根据声波在介质中的传播速度（v），通过公式 ( 距离 = frac{v imes Delta t}{2} ) 计算出传感器到液面的距离。 5. 液位计算：通过安装高度和传感器到液面的距离，计算出液位高度。

应用领域

分体式超声波液位仪凭借其非接触、抗腐蚀、测量精度高等特点，在多个领域得到了广泛应用。

1. 化工行业

在化工行业，分体式超声波液位仪常用于测量储罐中的液体高度，如酸、碱、盐等腐蚀性液体。其非接触测量方式避免了液体对传感器的腐蚀，保证了测量精度和设备寿命。

2. 水处理行业

在水处理厂中，该设备可用于测量水箱、水池中的水位，帮助监测供水和排水系统的运行状态。其抗干扰能力强，能够在复杂的工况下保持测量稳定性。

3. 农业灌溉

在农业领域，分体式超声波液位仪可用于测量灌溉水箱的水位，帮助实现自动化灌溉，提高水资源利用效率。

4. 环境监测

在环境监测中，该设备可用于测量污水池、废水沟中的液位，为环保监测提供数据支持。

优势与局限性

优势

1. 非接触测量：不会受到液体性质的影响，适用于腐蚀性液体。
2. 测量精度高：在适宜的工况下，测量精度可达毫米级。
3. 安装灵活：分体式设计便于安装和维护。
4. 抗干扰能力强：能够在恶劣环境下稳定工作。

局限性

1. 受介质表面影响：对于表面波动较大或含有泡沫的液体，测量精度会受到影响。
2. 温度影响：声波在空气中的传播速度受温度影响，需要进行温度补偿。
3. 安装要求高：安装位置需要选择在液面波动较小且无遮挡的地方。

市场应用案例

杭州米科传感技术有限公司作为一家专注于超声波液位测量技术的企业，提供了一系列高性能的分体式超声波液位仪。这些设备在多个行业得到了成功应用，如某化工厂使用杭州米科传感技术有限公司的液位仪测量储罐中的酸液，有效避免了腐蚀问题，提高了测量精度和生产效率。此外，某水处理厂也采用了该公司的产品，用于监测水箱水位，实现了自动化控制，降低了人工成本。

杭州米科传感技术有限公司的分体式超声波液位仪凭借其优越的性能和可靠的稳定性，在市场上赢得了广泛认可。其产品不仅满足了客户的测量需求，还通过不断创新，提升了产品的智能化水平，为用户提供了更加便捷的测量解决方案。
