取水厂液位差传感器监测方案设计

时间：2025-12-19　　发布者： 杭州米科传感技术有限公司

取水厂作为城市供水的重要环节，其安全稳定运行直接关系到供水质量和城市居民的生活。在取水厂的生产过程中，液位监测是确保生产流程正常运行的关键环节之一。液位差传感器作为一种重要的监测设备，广泛应用于取水厂的进水口、调节池、清水池等关键位置，用于实时监测不同位置之间的液位变化，为生产调度和安全管理提供重要数据支持。

行业知识背景

1. 取水厂液位监测的重要性

取水厂通常包括原水取水、预处理、混凝沉淀、过滤、消毒等多个工艺环节。在这些环节中，液位监测对于确保工艺流程的连续性和稳定性至关重要。例如，在原水取水环节，液位监测可以防止取水口因水位过低而吸入空气，影响水泵运行；在调节池环节，液位监测可以确保原水供应的稳定性，避免因原水不足导致的生产中断；在清水池环节，液位监测可以确保供水压力的稳定，避免因水位过低导致的水压不足。

2. 液位差传感器的原理与类型

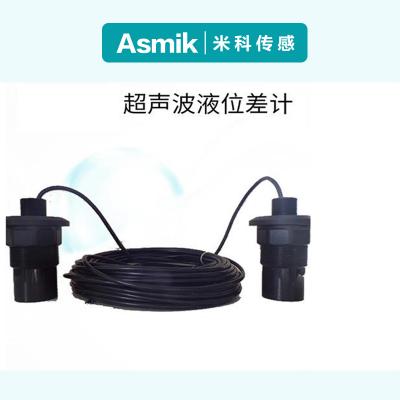

液位差传感器是一种用于测量两个不同位置之间液位差的设备。其工作原理主要基于流体静力学，通过测量液柱压力差来计算液位差。常见的液位差传感器类型包括压力式、浮子式、超声波式等。压力式液位差传感器通过测量液柱压力差来确定液位差，具有结构简单、测量精度高的特点；浮子式液位差传感器通过浮子的上下浮动来反映液位差，具有直观易懂、维护方便的优点；超声波式液位差传感器通过超声波波的传播时间来测量液位差，具有非接触式测量的优点，适用于腐蚀性介质。

3. 液位差传感器在取水厂的应用场景

在取水厂中，液位差传感器主要应用于以下场景： - 进水口监测：监测进水口的液位差，确保原水供应的稳定性。 - 调节池监测：监测调节池的液位差，防止原水供应不足或过多。 - 清水池监测：监测清水池的液位差，确保供水压力的稳定。 - 排污监测：监测排污管道的液位差，防止污水倒灌。

液位差传感器监测方案设计

1. 监测方案设计原则

在设计取水厂液位差传感器监测方案时，应遵循以下原则： - 可靠性：确保传感器在各种工况下都能稳定运行。 - 准确性：确保传感器测量数据的准确性，为生产调度提供可靠依据。 - 安全性：确保传感器在恶劣环境下也能安全运行，防止因设备故障导致的生产事故。 - 易维护性：确保传感器易于维护和校准，降低运维成本。

2. 监测方案设计步骤

2.1 需求分析

首先，需要对取水厂的生产流程和监测需求进行分析，确定需要监测的关键位置和监测参数。例如，需要监测原水取水口的液位差、调节池的液位差、清水池的液位差等。

2.2 传感器选型

根据需求分析的结果，选择合适的液位差传感器。在选择传感器时，需要考虑传感器的测量范围、测量精度、工作环境、维护成本等因素。例如，对于原水取水口，可以选择压力式液位差传感器，因其测量精度高、结构简单；对于调节池，可以选择浮子式液位差传感器，因其维护方便、直观易懂。

2.3 安装位置确定

确定传感器的安装位置，确保传感器能够准确测量液位差。在安装时，需要考虑传感器的安装高度、安装方式、防护措施等因素。例如，对于进水口，可以将传感器安装在进水口底部，通过测量进水口底部和水面之间的压力差来确定液位差；对于调节池，可以将传感器安装在调节池的侧面，通过测量液位差来反映调节池的液位变化。

2.4 数据传输与处理

将传感器的测量数据传输到监控中心，并进行处理和分析。数据传输可以通过有线或无线方式进行，数据处理可以通过PLC或DCS系统进行。例如，可以将传感器的测量数据通过RS485接口传输到PLC系统，再通过以太网传输到监控中心。

2.5 系统维护与校准

定期对传感器进行维护和校准，确保传感器的测量精度和稳定性。维护内容包括清洁传感器、检查线路、更换电池等；校准内容包括校准传感器的测量范围、校准传感器的零点等。

杭州米科传感技术有限公司的解决方案

杭州米科传感技术有限公司是一家专注于液位监测解决方案的高科技企业，其产品广泛应用于取水厂、污水处理厂、化工行业等领域。杭州米科传感技术有限公司的液位差传感器具有以下特点： -
