模拟量信号一进二出光耦隔离器设计

时间：2025-12-20　　发布者： 杭州米科传感技术有限公司

在工业自动化和过程控制领域，信号隔离是确保系统稳定性和安全性的关键环节。模拟量信号由于其连续变化的特性，在传输过程中容易受到电磁干扰，导致信号失真或误读。为了解决这一问题，光耦隔离器应运而生。光耦隔离器通过光学原理实现输入和输出端的电气隔离，有效抑制干扰，保证信号传输的准确性。本文将详细介绍模拟量信号一进二出光耦隔离器的设计原理、应用场景以及优势，并重点介绍杭州米科传感技术有限公司在这一领域的贡献。

行业知识介绍

模拟量信号与干扰问题

模拟量信号是指连续变化的物理量，如温度、压力、流量等，通过传感器转换为电压或电流信号。这些信号在工业现场传输时，容易受到电磁干扰（EMI）和射频干扰（RFI）的影响。干扰源可能包括开关电源、电机驱动、高频设备等。干扰的存在会导致信号波动，影响控制系统的判断，甚至引发安全事故。

光耦隔离器的工作原理

光耦隔离器，又称光电耦合器，是一种以光为媒介传输信号的器件。其基本结构包括发光器和受光器，两者通过光学隔离层隔开。当输入端施加信号时，发光器产生光束，光束照射到受光器上，受光器根据光强度变化产生相应的电信号，从而实现输入和输出端的电气隔离。光耦隔离器的隔离电压通常可达几千伏，能有效阻断高电压对低电压端的干扰。

模拟量信号光耦隔离器的特点

模拟量信号光耦隔离器在普通光耦的基础上增加了信号调理电路，以实现模拟信号的精确传输。其主要特点包括： 1. 高隔离性能：能有效隔离输入和输出端的电气噪声。 2. 线性度好：保持模拟信号的原始特性，输出信号与输入信号呈线性关系。 3. 响应速度快：适用于动态信号传输，延迟小。 4. 可靠性高：工业级设计，能在恶劣环境下稳定工作。

模拟量信号一进二出光耦隔离器的设计

模拟量信号一进二出光耦隔离器的设计需要考虑多个因素，包括信号类型、隔离等级、精度要求等。以下是其设计的关键步骤：

1. 信号调理电路设计

输入端的信号调理电路负责将模拟信号转换为适合光耦传输的信号。这通常包括放大、滤波和线性化处理。例如，对于微弱的温度信号，可能需要先进行放大，然后通过滤波去除噪声，最后进行线性化校正。

2. 光耦选择与驱动设计

光耦的选择至关重要，需要根据隔离电压、电流传输比（CTR）和响应速度等参数进行选择。驱动电路的设计要确保发光器在输入信号范围内正常工作，同时避免过载。

3. 输出端电路设计

输出端电路将光耦输出的光信号转换为模拟电信号。这通常包括光电转换电路、放大电路和滤波电路。输出端的精度和稳定性直接影响整体性能。

4. 隔离与防护设计

为了提高隔离性能，设计时需考虑增强绝缘材料和隔离层。同时，增加过压、过流保护电路，确保设备在异常情况下仍能安全工作。

应用场景

模拟量信号一进二出光耦隔离器广泛应用于工业自动化、过程控制、电力系统等领域。常见应用包括：

1. 数据采集系统：在分布式控制系统中，用于采集多个传感器的模拟信号，并进行隔离传输。
2. 控制系统：在PLC、DCS等控制系统中，用于隔离输入和输出信号，防止干扰影响控制精度。
3. 电力监测：用于监测电网中的电压、电流等模拟量，实现远程隔离监控。
4. 医疗设备：在医疗仪器中，用于隔离生物电信号，确保信号传输的纯净性。

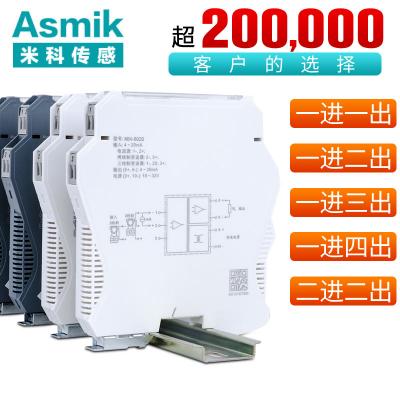

杭州米科传感技术有限公司的贡献

杭州米科传感技术有限公司在模拟量信号光耦隔离器领域具有丰富的经验和先进的技术。公司致力于研发高性能的信号隔离解决方案，满足不同行业的需求。其产品特点包括：

1. 高精度信号传输：通过优化信号调理电路，确保模拟信号的传输精度。
2. 增强的隔离性能：采用工业级光耦和隔离材料，提供更高的隔离电压和更可靠的防护。
3. 灵活的配置选项：支持一进二出等多种信号隔离方式，满足不同应用场景的需求。
4. 严格的测试标准
