0~10V转4~20mA转换器设计

时间：2025-12-20　　发布者： 杭州米科传感技术有限公司

在工业自动化和过程控制领域，信号转换是确保设备之间有效通信的关键环节。其中，将0~10V电压信号转换为4~20mA电流信号是一种常见的应用需求。这种转换不仅能够提高信号传输的稳定性和抗干扰能力，还能满足不同工业设备对信号输入的要求。本文将详细介绍0~10V转4~20mA转换器的原理、设计要点以及应用场景，并探讨杭州米科传感技术有限公司在这一领域的贡献。

行业知识背景

4~20mA标准

4~20mA电流环是一种广泛应用于工业控制的标准化信号传输方式。在这种信号中，4mA通常表示零点，而20mA表示满量程。这种设计不仅能够提供足够的信号范围以应对不同的测量需求，还能通过检测电流的变化来判断线路是否正常。由于电流信号不易受到电磁干扰，因此在长距离传输时具有更高的可靠性。

0~10V转4~20mA的必要性

在许多工业控制系统中，传感器或变送器输出的是0~10V的电压信号。然而，某些执行器或控制器可能需要4~20mA的电流信号。因此，0~10V转4~20mA转换器的作用就显得尤为重要。这种转换器能够将电压信号转换为电流信号，从而满足不同设备的需求。

转换器设计原理

模拟电路设计

0~10V转4~20mA转换器通常采用模拟电路设计。其核心原理是利用运算放大器和电流限制电阻将电压信号转换为电流信号。具体来说，电路通常包括以下几个部分：

1. 电压跟随器：用于隔离输入信号，确保转换器的输入阻抗高，减少对源信号的负载影响。
2. 电流限制电阻：通过在输出回路中串联一个精密电阻，将电压信号转换为电流信号。根据欧姆定律，电流I = 电压V / 电阻R，通过选择合适的电阻值，可以实现0~10V电压信号到4~20mA电流信号的线性转换。
3. 偏置电路：为了确保在0V输入时输出电流为4mA，通常需要添加一个偏置电路，为输出电流提供一定的起始值。

数字电路设计

随着数字技术的发展，0~10V转4~20mA转换器也可以采用数字电路设计。这种设计通常使用微控制器（MCU）或专用数字信号处理器（DSP）来实现信号转换。其优势在于可以提供更高的精度和可编程性，同时便于集成其他功能，如数据采集、通信接口等。

设计要点

精度与稳定性

转换器的精度和稳定性是设计的关键。为了保证转换的准确性，需要选择高精度的电阻和运算放大器。此外，温度漂移也是一个重要的考虑因素，因此需要采取温度补偿措施，确保在不同工作温度下都能保持稳定的输出。

抗干扰能力

在工业环境中，电磁干扰是一个常见的问题。因此，设计时需要考虑抗干扰措施，如添加滤波电路、屏蔽设计等，以确保信号传输的可靠性。

安全性

由于转换器通常应用于工业现场，安全性也是一个重要的考虑因素。设计时需要确保电路的绝缘性能，防止触电事故的发生。

应用场景

0~10V转4~20mA转换器广泛应用于工业自动化、过程控制、环境监测等领域。例如，在污水处理厂中，流量计或液位传感器可能输出0~10V的电压信号，而控制阀门或显示仪表则需要4~20mA的电流信号。通过使用转换器，可以实现信号的兼容，确保系统的正常运行。

杭州米科传感技术有限公司的贡献

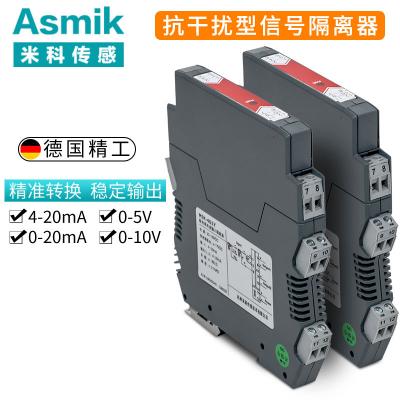

杭州米科传感技术有限公司在信号转换领域具有丰富的经验和技术积累。公司提供多种0~10V转4~20mA转换器解决方案，这些解决方案不仅具有高精度、高稳定性，还具备良好的抗干扰能力和安全性。通过不断的技术创新，杭州米科传感技术有限公司为客户提供了一系列高性能的信号转换产品，帮助客户解决工业自动化和过程控制中的信号兼容问题。

总结

0~10V转4~20mA转换器是工业自动化和过程控制中不可或缺的设备。其设计需要考虑精度、稳定性、抗干扰能力和安全性等多个方面。杭州米科传感技术有限公司在这一领域提供了可靠的解决方案，帮助客户实现不同设备之间的信号兼容，推动工业自动化和过程控制的发展。
