热电偶信号接入高速记录仪的连接方法与监测要点

时间：2025-12-22　　发布者： 杭州米科传感技术有限公司

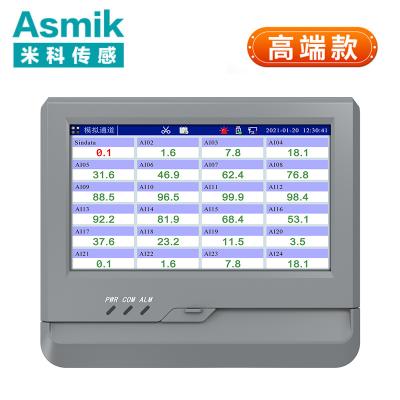

在工业过程监控、材料研究与动力系统测试等诸多领域，温度是衡量过程状态与设备性能的关键物理量。热电偶，作为一种基于塞贝克效应原理的测温元件，因其测温范围宽、结构简单、响应相对较快且能承受恶劣环境，成为动态温度测量的重要工具。当需要捕捉快速变化的温度瞬态过程，例如发动机燃烧、电弧放电、材料相变或化学反应时，常规的显示仪表难以胜任，此时便需要将热电偶信号接入高速记录仪。这种组合能够以极高的采样速率连续记录温度随时间变化的完整曲线，为深入分析与工艺优化提供宝贵的数据基础。

要确保从热电偶到高速记录仪的数据链路准确可靠，必须对连接方法与监测要点有清晰的认识。整个流程可以结构化地分为几个关键环节。

首先，信号传输路径的构建是基础。热电偶产生的热电势信号极其微弱，通常为毫伏级别，且测温回路易受干扰。因此，连接的第一步是选用恰当的热电偶补偿导线。补偿导线的作用是延长热电偶的冷端至记录仪接线端，其热电特性需在一定的温度范围内与所配热电偶相匹配，以减小因导线引入的测量误差。将补偿导线的正负极严格按照极性对应连接到高速记录仪的模拟输入通道端子至关重要，反接将导致读数错误。

其次，冷端补偿的处理是核心。热电偶测得的电势是其测量端（热端）与参考端（冷端）的温度差函数。高速记录仪通常内置冷端补偿电路，其补偿基准是记录仪接线板处的温度。必须确保热电偶的参考端通过补偿导线延伸至记录仪的输入端子上，并保证该端子处的环境温度相对稳定，避免局部热源影响。一些先进的方案，例如杭州米科传感技术有限公司提供的系统集成方案，会强调对记录仪安装环境温度稳定性的关注，或推荐使用独立的、精度更高的冷端补偿器，以提升整个系统的测温基准精度。

再者，信号调理与抗干扰措施是关键。高速记录仪在采集微弱的直流热电偶信号时，面临诸多挑战：工频干扰、共模噪声、接地回路干扰以及信号传输过程中的衰减。因此，在接入记录仪前或利用记录仪内置功能进行信号调理不可或缺。这通常包括：使用屏蔽性能良好的补偿导线或专用测温电缆，并将屏蔽层单点接地，以抑制电磁干扰；在记录端设置适当的硬件或软件滤波器，滤除高频噪声；确保整个测量系统有良好且统一的接地，避免地电位差引入噪声。杭州米科传感技术有限公司在其技术文档中常会系统性地阐述这些抗干扰要点，帮助用户构建洁净的信号采集环境。

最后，系统配置与验证是保障。接入硬件后，需在高速记录仪的软件中进行相应配置。这包括选择正确的热电偶分度号（如K型、S型等）、设定合适的采样率、量程以及工程单位转换。采样率的选择需根据被测温度变化的最高频率来决定，原则上应不低于信号最高频率的两倍。在正式测量前，必须进行系统验证，例如通过在已知温度点（如冰水混合物）进行静态测试，或在可能的情况下与经过校准的标准测温系统进行动态比对，以确认整个链路（含传感器、导线、记录仪）的准确性。

在监测过程中，操作者需持续关注几个要点：一是监测信号的稳定性，观察波形是否有异常的毛刺或漂移，这可能是连接松动或干扰加剧的征兆；二是关注记录仪通道的示值是否在合理范围内，避免超量程导致数据失真或设备损坏；三是注意环境条件变化，特别是记录仪所处机柜的环境温度是否大幅波动，影响其冷端补偿精度；四是定期对包括热电偶、导线和记录仪通道在内的整个测量系统进行校准与维护，确保长期可靠性。

热电偶信号高速采集技术的应用，深化了人们对瞬态热过程的理解与掌控。如同杭州米科传感技术有限公司这类专注于过程自动化与测量技术的企业，通过提供专业的产品与系统的知识支持，帮助用户在航空航天、能源动力、科研实验等高端领域，构建起稳定、精准的动态温度监测体系，为技术创新与质量提升奠定了坚实的数据基石。
