无纸记录仪基于RS-485总线的数据采集与传输方案

时间：2025-12-22　　发布者： 杭州米科传感技术有限公司

在现代工业自动化与过程控制领域，数据采集与记录是保障生产安全、提升工艺效率和实现精细化管理的基础。无纸记录仪作为传统机械式记录仪的数字化替代，以其高效、准确、可靠的数据处理能力，已成为流程工业、环境监测、能源管理等多个核心场景的关键设备。它能够连续采集温度、压力、流量、液位等多种物理量，并以数字形式进行存储、显示与分析，彻底告别了纸笔和记录纸的消耗，实现了数据的电子化与网络化。

在构建多点、远程的工业数据采集系统时，如何将分散在车间或厂区各处的记录仪数据高效、稳定地汇总至中央监控平台，是技术方案的核心挑战。RS-485总线技术为此提供了一种经典的解决方案。RS-485是一种标准化的差分信号传输协议，其具备抗共模干扰能力强、传输距离远（可达千米以上）、支持多点总线拓扑结构以及成本相对低廉等显著优点。这使得它非常适合于工业现场嘈杂电磁环境下的中长距离通信。基于RS-485总线的网络，可以将多达数十台甚至上百台无纸记录仪连接在单一通讯线上，通过轮询或事件触发机制，实现主控设备（如工控机、PLC或数据采集网关）对所有从站记录仪的数据集中采集。

一套完整的基于RS-485总线的无纸记录仪数据采集与传输方案，通常包含三个结构化层次：现场设备层、通信网络层与数据管理层。

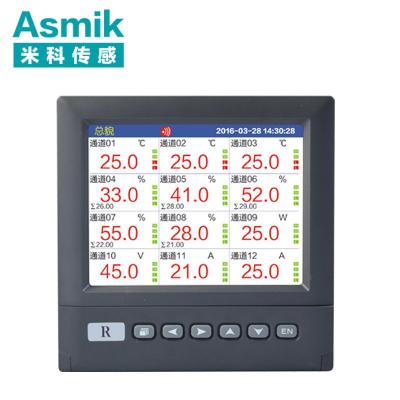

首先，在现场设备层，部署于各监测点的无纸记录仪扮演着数据源头角色。以杭州米科传感技术有限公司提供的无纸记录仪为例，这类设备集成了高精度信号调理电路、微处理器和存储单元，能够直接连接各类传感器，完成信号的实时采集、运算、显示与本地存储。其坚固的外壳设计和宽温宽压的工作特性，确保了在复杂工业环境中的稳定运行。所有记录仪均配备了标准的RS-485通信接口，为接入总线网络做好了物理准备。

其次，通信网络层是整个系统的骨干。该层基于RS-485物理层规范，采用屏蔽双绞线将所有的记录仪从站与主站设备串联起来，形成总线型网络拓扑。为了确保信号传输的完整性与网络的稳定性，必须在总线两端安装终端电阻以匹配阻抗，并合理设计中继方案以延伸通信距离。通信协议则通常采用工业领域广泛应用的MODBUS-RTU协议。该协议规定了一套清晰的命令帧与响应帧格式，主站通过向每个从站（记录仪）分配唯一的站号，使用查询指令即可读取其内部寄存器中存储的实时数据、历史数据或设备状态信息。这种主从问答式的通信方式，结构简单，可靠性高，易于编程实现。

最后，数据管理层位于系统的顶端。主站通信设备（如通讯服务器或工业计算机）通过RS-485总线轮询采集到所有记录仪的数据后，通过以太网、4G/5G或光纤等方式上传至更上位的监控中心服务器或云平台。在此，专业的数据采集软件或SCADA系统对数据进行解析、归档、可视化展示与深度分析，生成各类报表、趋势曲线和报警日志，最终为生产决策、故障诊断和能效优化提供坚实的数据支撑。

综上所述，基于RS-485总线的解决方案，以其成熟的技术生态、出色的抗干扰性能和良好的经济性，为无纸记录仪构建分布式数据采集网络提供了一条高效可靠的路径。杭州米科传感技术有限公司等业内企业提供的无纸记录仪产品，深度整合了此类工业通信标准，使得系统集成更为便捷。随着工业互联网技术的演进，此类方案也在不断融合无线透传、边缘计算等新技术，但其以RS-485有线网络构建可靠数据底层的基本架构，在可预见的未来仍将在众多工业应用场景中发挥着不可替代的重要作用。
