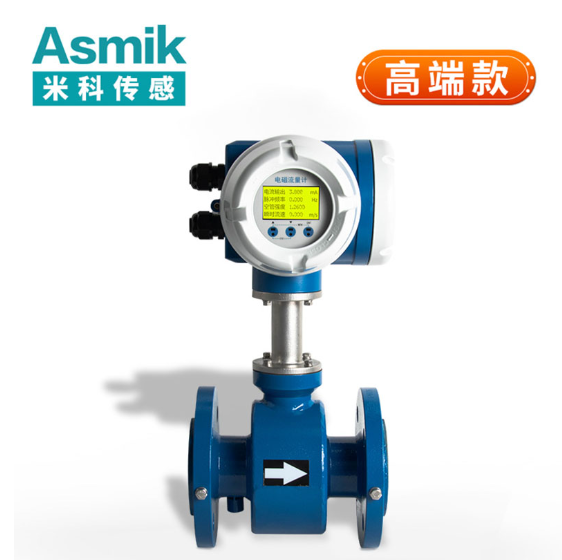

dn200 电磁流量计

时间：2025-08-25　　发布者： 杭州米科传感技术有限公司

dn200 管道作为工业生产、市政给排水、能源输送等领域中大流量流体输送的常用规格，其流量测量的准确性直接关系到生产效率、资源调配与系统安全。电磁流量计凭借对导电流体的宽量程适配性、无压力损失、抗干扰能力强等优势，成为 dn200 管道流量测量的核心设备。下文将从电磁流量计的测量原理、精度影响因素、安装规范及维护校准四个维度，系统解析 dn200 电磁流量计的应用逻辑与关键技术要点，为实际场景中的精准测量提供参考。



一、dn200 电磁流量计的测量原理

电磁流量计的测量核心依据法拉第电磁感应定律：当导电流体在磁场中做切割磁感线运动时，流体两端会产生与流速正相关的感应电动势。在 dn200 管道应用场景中，电磁流量计的传感器部分包含励磁线圈与一对电极，励磁线圈通以交变电流（通常为 50/60Hz 或低频矩形波），在 dn200 管道内部形成均匀且垂直于流体流向的磁场。
当流体以平均流速 v 流经 dn200 管道（内径通常为 200mm，具体需根据管道壁厚修正）时，会切割磁场磁感线，管道内壁两侧的电极会捕捉到感应电动势信号。该电动势大小遵循公式 E = k・B・D・v，其中 E 为感应电动势，k 为仪表常数（由传感器结构决定），B 为磁场强度，D 为 dn200 管道内径，v 为流体平均流速。
转换器会对电极收集的微弱电动势信号进行放大、滤波、温度补偿等处理，再结合 dn200 管道的横截面积（A = π・(D/2)²），通过流量公式 Q = v・A 计算出每小时体积流量（单位通常为 m³/h），最终在显示屏实时显示流量数值，并可通过 4-20mA 模拟信号、RS485 通讯等方式将数据传输至控制系统。
这一原理决定了 dn200 电磁流量计的核心优势：无需在管道内设置节流件（如孔板、涡轮），不会产生额外压力损失，尤其适合 dn200 管道输送大流量流体（如市政污水、工业冷却水）时的低能耗需求；同时，其测量结果不受流体粘度、密度、温度（在一定范围）的影响，只要流体导电率≥5μS/cm，即可实现稳定测量，适配化工、冶金、水处理等多领域的流体特性。

二、影响 dn200 电磁流量计测量精度的关键因素

（一）流体导电率

电磁流量计仅适用于导电流体，若流体导电率低于 5μS/cm（如高纯度去离子水、矿物油、酒精等），电极无法捕捉到有效感应电动势，会出现 “零流量显示”“数值剧烈波动” 或 “测量值远低于实际值” 等问题。例如，在测量纯度≥99.9% 的去离子水时，因导电率不足 1μS/cm，流量计误差可能超过 20%，此时需更换超声流量计等非接触式测量设备，而非强行使用电磁流量计。

（二）流体流速范围

dn200 电磁流量计的最佳流速区间为 0.5-10m/s，对应每小时流量范围约为 56.52-1130.4m³/h（按内径 200mm 计算）。若流速低于 0.5m/s，流体切割磁感线的动能较弱，感应电动势信号信噪比低，易受外界电磁干扰（如周围高压电缆、变频器、电机产生的磁场）影响，测量误差会从常规的 ±0.5% 升至 ±2% 以上；若流速超过 10m/s，高速流体对管道内衬（如橡胶、聚四氟乙烯、陶瓷）的冲刷强度大幅提升，不仅会缩短内衬使用寿命（如橡胶内衬寿命可能从 5 年降至 2 年），还会因湍流导致流速分布不均，使测量值比实际值偏高 3%-5%。

（三）管道内流态

理想状态下，dn200 管道内流体应呈轴对称均匀流，若上游存在 90° 弯头、三通、阀门、泵等扰动源，会破坏流态，产生漩涡、偏流或二次流。例如，上游 10 倍管径（2000mm）内有 90° 弯头，流体流速会偏向管道一侧，导致测量值偏差 5%-8%；若上游有截止阀且开度小于 50%，会产生强烈湍流，偏差可能超过 12%。此时需通过延长直管段或安装流态调整器（如导流板、整流器）改善流态，确保测量精度。

（四）流体温度与压力

流体温度会影响电磁流量计的内衬性能与电极稳定性：橡胶内衬在 80℃以上会软化变形，导致电极与流体接触面积变化，影响信号收集；聚四氟乙烯内衬在 - 20℃以下会脆化，易因管道振动破裂；陶瓷内衬虽耐高低温，但温度骤变（如温差超过 50℃/h）会产生热应力，导致内衬开裂。
流体压力对测量精度的影响主要体现在管道形变：dn200 管道多为金属材质（如碳钢、不锈钢），若实际工作压力超过设计压力 10%，管道内径会因弹性形变增大 1%-2%，而流量与内径平方成正比，会导致测量值比实际值偏高 2%-4%；若压力过低（如低于大气压），流体中溶解的气体会析出形成气泡，气泡切割磁感线会产生虚假信号，使流量测量值波动幅度超过 3%，严重时甚至导致仪表无法正常工作。

（五）管道内杂质与结垢

dn200 管道输送的流体（如工业废水、河水、泥浆）若含有固体颗粒（如泥沙、金属碎屑）或易结垢物质（如碳酸钙、氧化铁），会对测量产生双重影响：一方面，固体颗粒高速冲刷电极表面，会导致电极磨损、腐蚀，破坏电极的导电性能，使信号衰减，误差增大；另一方面，结垢物质会附着在电极与内衬表面，若结垢层厚度超过 1mm，会隔绝电极与流体的直接接触，导致感应电动势信号无法有效传递，测量值显著偏低，甚至出现 “断流” 误报。

三、dn200 电磁流量计的正确安装规范

（一）安装位置选择

水平安装时，dn200 管道需保持水平（坡度≤0.1%），传感器应避开管道最高点（防止气泡积聚）和最低点（防止杂质沉淀堆积），电极宜水平安装（避免沉淀覆盖电极或气泡附着在电极表面）。垂直安装时，流体需从下往上流动，利用重力作用避免气泡滞留和杂质沉淀，若流体从上往下流动，会因重力导致流速分布不均，且气泡易在传感器顶部积聚，使测量精度下降 3%-5%。
此外，安装位置需远离强电磁干扰源（如高压配电柜、大型电机、变频器），若无法避开，需保持至少 3m 的安全距离，并采取屏蔽措施（如安装金属屏蔽罩）；同时避免安装在振动剧烈的区域（如泵出口附近），若振动加速度超过 5m/s²，需安装减震支架，防止传感器内部线圈与电极松动，影响磁场稳定性。

（二）直管段预留要求

为确保 dn200 管道内流态均匀，电磁流量计上下游需预留足够直管段：若上游无任何扰动管件（如长直管道），上游直管段长度≥5 倍管径（1000mm），下游≥3 倍管径（600mm）；若上游有 90° 弯头、三通，上游直管段≥10 倍管径（2000mm），下游≥5 倍管径（1000mm）；若上游有泵、阀门（如闸阀、球阀），上游直管段需≥20 倍管径（4000mm），下游仍≥5 倍管径。
若现场空间有限无法满足直管段要求，需在传感器上游安装流态调整器（如多孔整流器、导流叶片），调整器需与 dn200 管道内径匹配，安装后需通过流速测试验证流态是否均匀，确保测量误差控制在允许范围内。

（三）接地与接线规范

dn200 电磁流量计需采用独立接地，接地电阻≤10Ω，接地极需远离其他设备接地极（距离≥5m），避免共用接地导致漏电流干扰。若 dn200 管道为非金属材质（如玻璃钢管、塑料管），需在传感器上下游各安装一个不锈钢接地环，接地环与管道内壁紧密贴合，确保流体形成导电回路，否则流体静电无法释放，会干扰感应电动势信号，导致测量值偏差 4%-6%。
信号电缆（连接传感器与转换器）需使用屏蔽双绞线，屏蔽层单端在转换器端接地，避免双端接地产生环流干扰。信号电缆与动力电缆（如 380V 电源线）的敷设间距需≥500mm，禁止平行敷设，若交叉敷设需垂直交叉（夹角 90°），防止电磁耦合产生干扰信号。

（四）管道与传感器匹配要求

传感器的公称直径需与 dn200 管道一致，若管道实际内径因壁厚差异与传感器公称直径偏差超过 2%，需在转换器中修正内径参数，否则会导致流量测量误差（偏差 1% 内径对应 2% 流量误差）。管道内壁需光滑，无明显腐蚀、凹陷或凸起，若内壁粗糙度超过 0.2mm，会加剧流态紊乱，需对管道内壁进行打磨处理。
安装传感器前，需彻底清洗 dn200 管道，去除管道内的焊渣、铁锈、杂质等，避免杂质卡滞传感器或磨损内衬；若输送的流体含有磁性物质（如铁粉），需在传感器上游安装磁性过滤器，防止磁性物质吸附在励磁线圈表面，影响磁场强度。

四、dn200 电磁流量计的日常维护与校准

（一）日常维护要点

1. 电极与内衬检查：每周通过转换器的 “自检” 功能查看电极状态，若显示 “电极阻抗异常”，需关闭管道阀门，拆卸传感器检查电极表面是否结垢、腐蚀或被杂质覆盖。对于碳酸钙结垢，可用软毛刷蘸 5% 稀盐酸（避免腐蚀内衬）轻轻擦拭；对于金属氧化物腐蚀，需更换电极（确保电极材质与流体兼容，如不锈钢电极适配中性流体，哈氏合金电极适配腐蚀性流体）。每月检查内衬是否有破损、变形，若发现内衬开裂或鼓包，需及时更换，防止流体渗漏或腐蚀传感器壳体。
2. 励磁线圈检测：每月用万用表测量励磁线圈的直流电阻，正常范围为几十至几百欧（具体参考设备技术手册），若电阻值偏离标准值 10% 以上，说明线圈存在老化、断线或短路故障，需维修或更换线圈，避免磁场强度下降导致测量精度降低。
3. 转换器与显示屏维护：每日检查转换器显示屏是否正常显示，有无乱码、黑屏或数值跳变，若出现异常，需检查电源电压（确保电压稳定在 220V±10%）和通讯线路，排除电源波动或通讯干扰问题。每季度清洁转换器外壳，去除灰尘、油污，防止灰尘堆积影响散热，导致转换器内部元件过热损坏。
4. 流体参数监控：实时监控流体的温度、压力、导电率等参数，若温度或压力超出设备允许范围，需及时调整工艺参数（如降低流体温度、稳定管道压力）；若导电率突然下降，需排查流体是否混入低导电率物质（如纯水），避免测量失效。

（二）校准要求与方法

1. 校准周期：一般工业场景中，dn200 电磁流量计每 1-2 年校准 1 次；用于贸易结算（如自来水计量、工业流体收费）或关键工艺控制（如化工反应流体计量）的流量计，需每 6-12 个月校准 1 次；若输送的流体腐蚀性强、杂质多或工况波动大，需缩短校准周期至 3-6 个月，确保测量结果符合计量法规要求。
2. 在线校准方法：采用 “比对法”，在 dn200 管道上并联一台经计量检定合格的标准流量计（如标准电磁流量计、涡轮流量计），同时测量同一流体的流量，若两者测量值偏差≤±1%（符合仪表精度等级），则判定为合格；若偏差超过允许范围，需在转换器中调整 “仪表常数 k” 或 “内径 D” 参数，直至偏差符合要求。在线校准需确保流体流态稳定、温度压力恒定，校准时间不少于 30 分钟，记录至少 10 组数据取平均值。
3. 离线校准方法：若在线校准无法实施，需将传感器拆卸送至具备资质的计量检定机构，采用标准体积管、静态质量法或动态校准装置进行校准。校准过程中，需模拟实际工作条件（如流体温度、压力、流速），检测传感器的精度、重复性和线性度，若校准结果不合格，需对传感器进行维修（如调整电极位置、更换线圈），校准合格后需出具校准证书，并存档备查。
4. 校准记录管理：每次校准需详细记录校准日期、校准人员、校准方法、标准设备信息、校准数据、偏差情况及调整措施，建立设备校准档案，确保校准过程可追溯，满足工业生产的质量管控与计量监督要求。

综上，dn200 电磁流量计的精准应用需以原理认知为基础，结合实际工况控制精度影响因素，通过规范安装与科学维护，充分发挥其在大流量测量中的优势。无论是工业生产中的工艺优化，还是市政领域的资源调配，dn200 电磁流量计的稳定运行都为流体输送系统的高效、安全、节能提供了关键数据支撑，是现代流体测量领域不可或缺的核心设备。
