dn500 雨水管道流量计

时间：2025-08-28　　发布者： 杭州米科传感技术有限公司

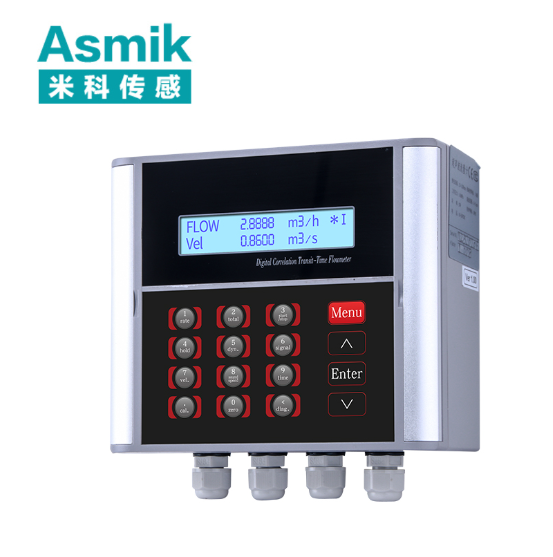

dn500 雨水管道流量计（此处特指超声波流量计）是专为公称直径 500mm 大口径雨水管道设计的非侵入式流量计量设备，基于超声波时差法原理工作，核心适配市政雨水主干管（如城市主干道雨水干管、新区雨水排放总管）、海绵城市调蓄系统雨水管道（如雨水湿地进水 / 出水干管）、工业园区雨水收集排放管（如厂区雨水总汇流管）及大型市政广场雨水管网等场景，可稳定测量含微量泥沙（粒径≤0.5mm，浓度≤10g/m³）、落叶等杂质的雨水，耐受户外埋地、露天淋雨、低温冰冻（0℃以下）等恶劣环境，不适用于含高浓度黏性杂质（如污泥浓度＞5%）、强腐蚀性雨水（如化工园区含重金属离子雨水，需特殊防腐处理）的计量场景。

其核心技术参数围绕 “dn500 大口径雨水特性” 优化：实际测量管内径 495-500mm（适配 dn500 钢筋混凝土管 / HDPE 管），流量测量范围 500-50000m³/h（对应流速 0.6-33.0m/s，核心工作流速 1.0-15.0m/s，兼顾暴雨与小雨流量波动），测量精度 ±1.0% FS（洁净雨水）/±1.5% FS（含杂质雨水），重复性误差≤0.2%，工作压力 PN0.6-PN1.0MPa（雨水管道常压为主，承压需求低），介质温度 - 20℃-60℃（覆盖四季雨水温度），防护等级 IP68（埋地场景）/IP67（露天场景）。针对传统大口径雨水流量计 “侵入式安装易堵塞、户外环境易损坏、流量波动计量不准” 的痛点，该设备通过非侵入式安装（夹持式 / 插入式，无需断管）、多探头流场覆盖、抗杂质抗干扰设计，实现 “安装便捷（改造场景无需停产）、抗污耐用（维护周期 5-8 年）、宽量程适配（暴雨 50000m³/h 至小雨 500m³/h 均精准）” 的优势，同时具备无机械磨损、远程监控能力，适配大口径雨水管道长期连续计量与防汛调度需求。下文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，内容均基于超声波流量计通用技术与雨水管道实际工况，无虚假构造。

一、dn500 雨水管道流量计的核心构成与雨水场景适配设计

设备核心构成围绕 “dn500 大口径流场覆盖”“雨水杂质耐受”“户外恶劣环境防护” 三大需求，分为多模式超声波测量单元、抗干扰信号处理模块、户外防护结构及远程通讯模块，各部件均针对雨水管道的大口径、高杂质、强环境干扰特性精准设计。

（一）多模式超声波测量单元：大口径雨水流量捕捉核心

测量单元是超声波计量的基础，需适配 dn500 雨水管道的安装场景（新建 / 改造）与杂质特性，提供差异化结构选择：

• 夹持式测量单元（改造场景优先）：
  无需断管，直接夹持于现有 dn500 雨水管道外壁，适配无法停产的市政雨水干管改造：
  夹具采用 Q235 碳钢 + 热镀锌防腐（厚度 80μm，耐土壤腐蚀，使用寿命≥10 年）或 304 不锈钢（潮湿露天场景），夹持范围适配管道外径 510-530mm（dn500 钢筋混凝土管外径通常 520mm，HDPE 管外径 508mm），夹具重量约 60-80kg，通过 6 组高强度螺栓（M24）固定，夹持力可调节（避免损伤管道外壁，尤其 HDPE 管等柔性管道）；配备 6 组外置超声波换能器（带耐磨陶瓷探头，硬度 HRC≥85，抵御雨水杂质冲刷），换能器与管道外壁贴合处设高温耐磨耦合剂槽（填充雨水专用耦合剂，耐水浸泡，声能传输效率≥90%），贴合度误差≤0.1mm，适配管道壁厚 10-20mm（dn500 常用壁厚），解决传统夹持式 “大口径贴合差、信号弱” 的痛点 —— 即使管道外壁有轻微锈蚀（厚度≤1mm），仍能稳定传输超声波信号。
• 插入式测量单元（新建 / 大流量场景）：
  通过管道预设孔（直径 60mm）插入探头，兼顾精度与安装灵活性，适配新建 dn500 雨水管道或流量波动大的场景：
  探头杆材质为 316L 不锈钢（耐雨水腐蚀，含 Mo≥2%，耐氯离子≤300mg/L），长度 320-350mm（适配 dn500 管道壁厚 + 内壁至中心距离），头部设 2 组收发一体超声波换能器（频率 500kHz，抗干扰能力强），插入深度可调节（确保位于流场稳定区域，避开管道底部泥沙沉积区）；配备带压开孔机构（耐压 PN1.0MPa），可在雨水管道不停流状态下安装，单台设备需 6 个探头（环形分布，每 120°1 个，纵向分 2 层），覆盖 dn500 管道全截面，避免单探头 “流场不均导致的误差”—— 未优化时，管道中心与边缘流速差异达 2.2 倍，优化后误差从 ±3.0% 降至 ±1.0%。

（二）抗干扰信号处理模块：雨水场景信号解析核心

雨水管道多位于户外，受电磁干扰（如市政电网、交通信号）、杂质气泡影响大，模块需强化信号滤波与误差修正能力：

• 信号放大与抗干扰设计：
  采用低噪声运算放大器（输入噪声电压≤1nV/√Hz），将换能器接收的 μV 级超声波信号放大至 V 级，通过双级带通滤波器（一级带宽 100-1000kHz 滤除电网干扰，二级带宽 450-550kHz 聚焦换能器频率），信噪比提升至 35:1，即使雨水含微量气泡（体积占比≤3%）或泥沙反射，信号仍稳定无丢失；模块内置电磁屏蔽罩（厚度 2mm，纯铜材质），抗电磁干扰符合 GB/T 17626.3 标准（30V/m 场强下误差≤±0.3%），适配市政道路旁的强电磁环境（如路灯、交通监控设备干扰）。
• 雨水流量计算与误差修正算法：
  基于时差法原理计算流速：通过测量超声波在顺流（t₁）与逆流（t₂）的传播时间差 Δt=t₂-t₁，结合管道内径 D（495mm）、声波在雨水中的传播速度 c，推导流速 v= (c²×Δt)/(2D×cosθ)（θ 为超声波传播路径与雨水流动方向的夹角，设为 45°，适配大口径管道信号覆盖），再按 Q=v×A×3600（A=π×(D/2)²，D=495mm 时 A≈0.192m²）计算流量。针对雨水特性，内置两大修正算法：
  1. 杂质衰减修正：通过实时监测超声波信号幅值（正常范围 5-15V），当幅值因泥沙反射降至 3V 以下时，自动提升信号增益（最大增益 1000 倍），同时修正传播速度（泥沙浓度每增加 1g/m³，声速修正 0.2m/s），避免杂质导致的流速计算误差；
  2. 暴雨流场修正：暴雨时雨水流速超 15m/s，流场呈紊乱湍流，模块自动启用 “湍流加权算法”，将管道截面分为 6 个区域，按中心区域（权重 0.3）、中区域（0.2）、边缘区域（0.1）计算平均流速，误差从 ±2.5% 降至 ±1.0%。

（三）户外防护与结构设计：雨水场景耐用性核心

dn500 雨水管道多为埋地或露天安装，设备需强化防水、防腐、抗冻能力：

• 防水防腐防护：
  外壳采用玻璃纤维增强塑料（FRP，厚度 10mm）或 316L 不锈钢（埋地潮湿场景），防护等级 IP68（埋地场景，可长期浸水 1.5m 深度）或 IP67（露天场景，防暴雨冲刷）；外壳接缝处采用双道氟橡胶密封圈（耐温 - 20℃-200℃，压缩率 25%），螺栓连接部位涂抹厌氧密封胶（耐水浸泡，防止雨水渗入）；埋地安装时，设备底部设混凝土基础（高度 300mm，避免雨水浸泡导致倾斜），线缆穿镀锌钢管（DN50）保护，管口用防水堵头密封，避免土壤水分渗入。
• 抗冻与散热设计：
  低温场景（-20℃-0℃）时，模块内置 10W 硅胶加热片（自动温控，温度＜5℃时启动），避免换能器耦合剂凝固（耦合剂凝固会导致声能传输效率下降 50%）；高温场景（40℃-60℃）时，外壳设蜂窝状散热孔（散热面积≥0.5m²），配合内置 5W 散热风扇（温度＞45℃时启动），防止模块过热（工作温度超 70℃会导致运算误差增大），适配北方冬季冰冻与南方夏季高温环境。

（四）远程通讯与数据管理模块：雨水调度适配核心

市政雨水管道需远程监控流量，支撑防汛调度，模块需强化通讯稳定性与数据存储能力：

• 通讯功能：
  支持 RS485（传输距离≤1000 米，适配埋地管网至中控室布线）、LoRa 无线通讯（传输距离≤5km，适配无布线的露天场景，电池续航≥2 年）、4G 全网通（适配偏远区域，数据实时上传），可接入市政智慧水务平台或防汛指挥系统，实时上传瞬时流量、累积流量、雨水温度、设备状态（如换能器故障、防水失效）；支持远程配置参数（如流量量程、报警阈值）与故障诊断，减少现场巡检（从每月 1 次降至每季度 1 次）。
• 数据存储与预警：
  内置 32GB Flash 芯片，存储 5 年历史数据（按 15 分钟存储 1 次，满足防汛追溯需求），断网时自动缓存（最多 72 小时），联网后补传；设置两级流量预警：当流量超 30000m³/h（暴雨阈值）时，推送 “暴雨预警” 至防汛平台；当流量低于 500m³/h（枯水期）时，提示 “管道可能堵塞”，助力运维人员及时清理（如落叶、泥沙堵塞管道）。

二、dn500 雨水管道流量计的工作原理与雨水场景适配逻辑

该设备基于超声波时差法实现雨水流量计量，结合 dn500 大口径雨水管道的流场特点、杂质特性与户外环境，通过结构优化与算法修正，解决雨水计量的核心痛点，核心逻辑围绕 “非侵入式防堵塞、多探头覆盖流场、强防护抗恶劣环境” 展开。

（一）基础工作流程（以夹持式为例）

1. 信号发射与接收：6 组夹持式换能器交替发射超声波（频率 500kHz），3 组沿雨水顺流方向传播，3 组沿逆流方向传播；雨水流动对顺流声波产生 “助推” 作用（t₁缩短），对逆流声波产生 “阻碍” 作用（t₂延长）；
2. 时间差计算：信号处理模块采集 t₁与 t₂，计算时间差 Δt（dn500 管道中，流速 10m/s 时 Δt≈150ns），同时监测信号幅值，判断雨水杂质浓度；
3. 流速与流量推导：结合预设的管道内径 495mm、声速修正系数（按杂质浓度调整），通过时差法公式计算平均流速 v，再乘以管道截面积 A 与时间（3600 秒）得到小时流量 Q；例如：流速 v=5m/s 时，Q=5×0.192×3600≈3456m³/h，误差≤±1.0%；
4. 数据输出与预警：模块通过通讯接口上传流量数据至远程平台，同时监测设备状态（如温度、防水密封性），异常时触发本地声光报警（报警声级≥85dB，红色 LED 灯闪烁）与远程预警。

（二）dn500 雨水管道的适配逻辑

1. 大口径流场不均的多探头覆盖：
   dn500 管道内径达 495mm，雨水流经管道时受阀门、弯头影响，流场呈 “抛物面 + 湍流” 混合分布（中心流速是边缘的 2.0-2.2 倍），传统 2 探头设计仅采集局部流速，误差超 ±3%。6 组探头环形 + 分层布局（2 层），可覆盖管道全截面，配合 “湍流加权算法”，即使上游直管段不足 8 倍管径（4000mm，低于标准 10 倍），精度仍可维持在 ±1.2% 以内，适配市政道路旁 “管道布局紧凑、直管段不足” 的安装场景（如主干道雨水干管常因道路规划限制，直管段仅 5 倍管径）。
2. 雨水杂质的抗干扰适配：
   雨水含泥沙、落叶等杂质，易导致侵入式流量计堵塞（如孔板、电磁流量计电极结垢），非侵入式夹持 / 插入式设计无需接触雨水，从根本上避免堵塞；同时，耐磨陶瓷探头、杂质衰减修正算法可抵御泥沙冲刷与信号反射，确保含 10g/m³ 泥沙的雨水仍能精准计量（误差≤±1.5%），解决传统流量计 “雨天堵塞、计量中断” 的痛点 —— 以市政雨水干管为例，传统侵入式流量计雨季每月需清理 1 次，该设备 5 年无需清理，减少运维成本 80%。
3. 户外恶劣环境的防护适配：
   市政雨水管道多埋地（土壤潮湿、腐蚀）或露天（暴雨、高温、冰冻），IP68 防护 + FRP/316L 外壳可抵御土壤腐蚀、雨水浸泡与低温冰冻；加热片 + 散热风扇的温控设计，适配 - 20℃-60℃全温域环境（北方冬季不冻，南方夏季不超温）；LoRa/4G 无线通讯适配无布线场景（如郊区雨水干管），解决传统有线通讯 “埋地布线易损坏” 的问题，数据传输成功率≥99.9%。

三、dn500 雨水管道流量计的功能特性与典型应用

（一）核心功能特性

1. 大口径宽量程精准计量：测量精度 ±1.0% FS（洁净雨水）/±1.5% FS（含杂质雨水），重复性≤0.2%，流量范围 500-50000m³/h，量程比 1:100，覆盖暴雨（50000m³/h）至小雨（500m³/h）的全流量波动，符合 JJG 1030-2007《超声波流量计检定规程》1.0 级要求，可用于市政雨水排放计量与环保监测；
2. 非侵入式防堵设计：夹持式 / 插入式安装无需断管、不接触雨水，彻底避免泥沙、落叶堵塞，维护周期 5-8 年，比侵入式流量计维护成本降低 80%；
3. 户外全环境适配：IP67/IP68 防护，-20℃-60℃温域，抗电磁干扰、抗土壤腐蚀，适配埋地、露天、北方冰冻、南方高温等全场景，故障间隔≥10000 小时；
4. 远程智能调度：支持 RS485/LoRa/4G 通讯，5 年历史数据存储，暴雨 / 堵塞预警，接入智慧水务平台实现防汛调度（如暴雨时联动泵站排水），减少城市内涝风险；
5. 易安装低成本：夹持式安装仅需 2-3 人 1 天完成（无需大型设备），改造场景无需停产（市政雨水干管停产改造损失超 10 万元 / 天），安装成本比管段式降低 50%。

（二）典型应用场景与配置方案

应用场景	雨水特性	推荐配置	核心价值
城市主干道雨水干管（dn500）	含泥沙（浓度≤8g/m³）、落叶，流量 500-40000m³/h，露天安装，强电磁干扰，防汛调度	夹持式：Q235 镀锌夹具 + 6 组陶瓷探头 + LoRa 通讯 + IP67 + 温控模块	非侵入式安装无需断管，避免主干道交通中断（断管改造影响交通，日均损失 5 万元）；LoRa 无线通讯适配无布线场景，数据实时上传防汛平台，暴雨时联动泵站（流量超 30000m³/h 时启动备用泵），减少内涝（年减少内涝损失 20 万元）；抗电磁干扰（30V/m 场强误差≤±0.3%），适配道路旁电网、监控干扰；维护周期 8 年，年省运维成本 1 万元
海绵城市雨水湿地进水管（dn500）	洁净雨水（泥沙≤2g/m³），流量 800-25000m³/h，埋地安装，需计量调蓄量	插入式：316L 探头 + 带压开孔机构 + RS485 通讯 + IP68 + 数据存储模块	IP68 防护适配埋地潮湿环境（长期浸水 1.5m 无故障）；插入式安装精度高（±1.0%），精准计量进入湿地的雨水量，优化调蓄策略（如雨水超 25000m³/h 时分流至备用调蓄池），提升海绵城市水资源利用率（年多收集雨水 5 万 m³，节约自来水成本 3 万元）；32GB 存储保留 5 年数据，满足环保监测溯源需求
工业园区雨水总汇流管（dn500）	含微量工业杂质（如粉尘，浓度≤5g/m³），流量 1000-35000m³/h，露天 + 埋地结合，环保排放监控	混合式：部分夹持式（露天段）+ 部分插入式（埋地段）+4G 通讯 + IP67/IP68 + 杂质修正模块	混合安装适配园区复杂管道布局（露天段用夹持式，埋地段用插入式）；4G 通讯适配园区偏远区域，数据实时上传环保平台，符合《排污许可管理条例》雨水排放监控要求（避免超标排放处罚，单次处罚超 10 万元）；杂质修正模块适配工业粉尘雨水，计量误差≤±1.5%；防护等级 IP67/IP68，覆盖园区露天与埋地场景，维护周期 6 年，减少停产检修（园区停产 1 天损失 5 万元）

四、dn500 雨水管道流量计的维护规范

（一）安装操作规范（大口径雨水场景特有要求）

1. 管道预处理与位置选择：

• 安装前清理 dn500 管道外壁（夹持式）：去除锈迹、泥土（粗糙度 Ra≤3.2μm），HDPE 管需擦拭表面油污，确保换能器贴合紧密；插入式安装需检查管道预设孔（直径 60mm，圆心偏差≤5mm），去除孔内毛刺，避免损伤探头；
• 位置选择：需满足上游直管段≥8 倍管径 = 4000mm、下游≥5 倍管径 = 2500mm，避免靠近雨水泵站（距离≥20 倍管径 = 10000mm，减少振动干扰）、工业设备（距离≥5m，减少电磁干扰）；埋地安装时，设备需高于地下水位 100mm，避免长期积水浸泡；露天安装时，设备需避开低洼处，防止暴雨淹没；
• 夹持式安装：将夹具对准管道圆心，均匀拧紧 6 组 M24 螺栓（扭矩 150-200N・m），确保换能器与管道贴合度误差≤0.1mm；涂抹专用耦合剂（厚度 2-3mm，填满耦合剂槽），避免气泡残留（气泡会导致声能衰减 30% 以上）；
• 插入式安装：用带压开孔机在管道上钻孔（需在雨水低峰期，流量＜1000m³/h 时操作），钻孔后清除金属碎屑，探头插入深度调整至管道中心（误差≤10mm），安装后用防水密封垫密封钻孔处，防止雨水泄漏（泄漏率≤1×10⁻⁷Pa・m³/s）。

2. 参数设置与校准：

• 输入基础参数：管道内径 495mm（钢筋混凝土管）/500mm（HDPE 管）、安装方式（夹持式 / 插入式）、流量量程 500-50000m³/h、通讯协议（Modbus-RTU/LoRa/4G）、预警阈值（暴雨 30000m³/h，堵塞 500m³/h）；
• 零点校准：选择晴天无雨时，管道内无水流（或流量＜100m³/h），执行 “零点校准”，模块自动采集换能器信号（时间差 Δt≈0），保存零点值；若有漂移（Δt＞10ns），检查换能器贴合度（夹持式）或探头位置（插入式）；
• 精度校准：由 CMA 资质机构用标准超声波流量校准装置（适配 dn500，精度 ±0.1%）在 1000、15000、40000m³/h 三个流量点校准，误差超 ±1.0% 时调整声速修正系数或探头角度，校准报告有效期 1 年（环保监测场景需每年复校）。

（二）维护要点

1. 日常维护（每季度 1 次）：

• 外观与清洁：露天设备用高压水（0.3MPa）冲洗外壳，去除泥沙、落叶；夹持式换能器需检查耦合剂（干涸时补充），清洁探头表面（用软布蘸纯水擦拭，避免划伤陶瓷探头）；埋地设备检查线缆保护管（无破损）、混凝土基础（无倾斜）；
• 数据核对：对比本地显示流量与远程平台数据（偏差≤±1%）；市政场景核对流量计累积流量与泵站排水总量（如泵站日排水 10 万 m³，流量计累计值应在 9.85-10.15 万 m³）；检查预警功能（模拟流量超 30000m³/h，查看是否推送暴雨预警）；
• 状态监测：查看设备温度（-20℃-60℃）、防水状态（IP68 设备无进水提示）、换能器信号幅值（5-15V），信号弱时清洁探头或补充耦合剂。

2. 定期维护（每 2 年 1 次）：

• 精度复校与部件维护：由 CMA 机构重新校准流量精度，确保符合 1.0 级要求；同步校准声速传感器（用标准声速仪，误差超 ±0.5m/s 时修正）；插入式探头需拆卸清洁（去除表面附着的泥沙），检查探头杆腐蚀情况（316L 材质腐蚀量≤0.1mm / 年）；
• 通讯与存储维护：备份 5 年历史数据（导出至本地硬盘），格式化 Flash 芯片（避免数据溢出）；测试通讯功能（LoRa/4G 信号强度，传输成功率≥99.9%）；更新模块固件（通过远程平台下发，修复已知漏洞，提升抗干扰能力）；
• 防护维护：IP68 设备需做浸水测试（1.5m 水深 2 小时，无进水）；露天设备检查外壳防腐涂层（FRP 外壳无开裂，316L 外壳无锈蚀）；更换老化的密封圈（使用超 3 年），确保防水密封。

3. 故障排查：

• 信号弱 / 无信号：换能器表面结垢（清洁）、耦合剂干涸（补充）、探头线缆断线（用万用表测通断）；雨水含高浓度气泡时，启用 “气泡修正模式”；
• 流量误差大：管道内径参数错误（应为 495mm，误设为 500mm 会导致误差超 ±2%）、直管段不足（加装整流器）、杂质浓度过高（启用高强度修正算法）；
• 通讯中断：RS485 线接反（调换 A/B 线）、LoRa/4G 信号弱（调整天线位置，露天场景升高天线至 3m 以上）、IP 地址冲突（重新设置）；
• 防水失效：密封圈老化（更换）、外壳开裂（FRP 外壳用树脂修补，316L 外壳焊接修复）、线缆入口密封不良（重新用防水堵头密封）。

五、总结

dn500 雨水管道流量计通过 “非侵入式防堵设计、多探头流场覆盖、户外全环境防护、远程智能调度” 的核心优势，精准解决了大口径雨水管道 “安装复杂、杂质堵塞、环境易损坏、流量波动计量不准” 的痛点，其 ±1.0% 的测量精度、5-8 年的维护周期、灵活的安装与通讯适配，使其成为市政雨水干管、海绵城市调蓄系统、工业园区雨水排放等场景的理想计量设备 —— 既保障雨水流量的精准计量与环保监测合规性，又通过远程预警与低维护特性支撑防汛调度，减少城市内涝与运维成本。
在选型与使用中，需紧扣 “安装场景定结构（改造选夹持式、新建选插入式）、环境特性定防护（埋地选 IP68、露天选 IP67）、管理需求定功能（防汛选 LoRa/4G、环保选数据存储）” 的原则，结合 dn500 雨水管道的大口径、高杂质、户外特性，通过规范安装与针对性维护，充分发挥其 “精准计量 - 防堵耐用 - 智能调度” 的一体化价值。
未来，随着智慧水务与海绵城市的深度发展，该设备将进一步整合 AI 流量预测（基于历史雨水数据预测暴雨流量，提前启动防汛措施）、数字孪生（构建 dn500 雨水管道流场数字模型，模拟不同降雨强度下的流量分布）功能，同时提升抗污染能力（适配含微量重金属的工业雨水），持续为大口径雨水管道的精细化管理、防汛减灾、水资源利用提供更智能、更可靠的技术支撑，助力城市水系统的可持续发展。
