dn1000 流量计

时间：2025-08-25　　发布者： 杭州米科传感技术有限公司

dn1000 管道作为市政给排水、工业循环水、水利工程等领域大流量流体输送的核心载体，其流量测量的精准性直接关系到城市供水调度、工业生产效率及水资源利用效率。电磁流量计凭借无压力损失、适配大管径、抗复杂流体干扰等优势，成为 dn1000 管道流量测量的首选设备。下文将从电磁流量计的测量原理、精度影响因素、安装规范及维护校准四个方面，系统剖析 dn1000 电磁流量计的应用逻辑与技术要点，为实际场景中的精准测量提供支撑。



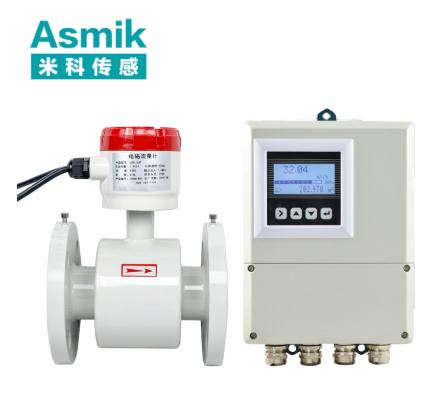

一、dn1000 电磁流量计的测量原理

dn1000 电磁流量计的测量核心遵循法拉第电磁感应定律：当导电流体在磁场中切割磁感线时，流体两端会产生与流速成正比的感应电动势。在实际应用中，dn1000 电磁流量计的传感器包含环形励磁线圈与一对对称安装的电极，励磁线圈通以低频交变电流（通常为 0.1-5Hz），在 dn1000 管道内部形成均匀且垂直于流体流向的磁场（磁场强度 B 由励磁电流大小决定）。
当流体以平均流速 v 流经 dn1000 管道（内径通常为 1000mm，需根据管道壁厚（如钢管壁厚 10-15mm，实际内径约 980-970mm）修正）时，会切割磁场磁感线，管道内壁两侧的电极会捕捉到感应电动势信号。该电动势大小满足公式 E=k・B・D・v，其中 E 为感应电动势，k 为仪表常数（由传感器结构尺寸、电极数量决定），D 为 dn1000 管道实际内径，v 为流体平均流速。
转换器会对电极收集的微弱电动势信号（通常为几毫伏至几十毫伏）进行放大、滤波、温度补偿及线性化处理，再结合 dn1000 管道的横截面积（A=π・(D/2)²），通过流量公式 Q=v・A 计算出每小时体积流量（单位通常为 m³/h）。按内径 1000mm 计算，当流速为 0.5-10m/s 时，dn1000 电磁流量计对应的每小时流量范围约为 1413-28260m³/h，完全适配大流量输送场景需求。
这一原理决定了 dn1000 电磁流量计的核心优势：无需在管道内设置节流件（如孔板、涡街发生器），避免了大流量流体因节流产生的压力损失（传统节流式流量计在 dn1000 管道中压力损失可达 0.1-0.3MPa，每年浪费大量能耗）；同时，其测量结果不受流体粘度、密度、温度（在 - 20℃-180℃常规范围）变化影响，只要流体导电率≥5μS/cm，即可稳定测量，适配市政污水（含泥沙、有机物）、工业循环水（含添加剂）、河水（含悬浮物）等复杂流体。

二、影响 dn1000 电磁流量计测量精度的关键因素

（一）流体导电率

电磁流量计仅适用于导电流体，若 dn1000 管道输送的流体导电率低于 5μS/cm（如高纯度纯净水、原油、乙醇等），电极无法捕捉到有效感应电动势，会出现 “流量显示为零”“数值无规律波动” 或 “测量值严重偏低” 等问题。例如，在测量纯度≥99.9% 的电子级纯水时，因导电率不足 0.1μS/cm，流量计误差会超过 30%，此时需更换超声流量计或差压式流量计（需适配大管径），而非强行使用电磁流量计。

（二）流体流速范围

dn1000 电磁流量计的最佳流速区间为 0.5-10m/s，若流速低于 0.5m/s，流体切割磁感线的动能较弱，感应电动势信号信噪比低，易受外界电磁干扰（如周边高压输电线路、大型水泵、变频器产生的磁场）影响，测量误差会从常规的 ±0.5% 升至 ±3% 以上；若流速超过 10m/s，高速流体对管道内衬（常用材质为橡胶、聚四氟乙烯、氧化铝陶瓷）的冲刷强度急剧增加，例如橡胶内衬在 12m/s 流速下，使用寿命会从 8 年缩短至 3 年，同时湍流会导致流速分布不均，使测量值比实际值偏高 4%-6%。

（三）管道内流态

理想状态下，dn1000 管道内流体应呈轴对称均匀流，若上游存在 90° 弯头、三通、闸阀、离心泵等扰动源，会破坏流态，产生漩涡、偏流或二次流。由于 dn1000 管道管径大，流态恢复所需距离更长：例如，上游 10 倍管径（10000mm）内有 90° 弯头，流体流速会偏向管道一侧，导致测量值偏差 6%-9%；若上游有离心泵（出口流速不稳定），会产生强烈湍流，偏差可能超过 15%。此时需延长直管段（上游≥20 倍管径、下游≥10 倍管径）或安装大口径流态调整器（如多叶片导流板），确保流态均匀。

（四）流体温度与压力

流体温度会影响电磁流量计的内衬性能与电极稳定性：橡胶内衬在 80℃以上会软化变形，导致电极与流体接触间隙增大，信号传输衰减；聚四氟乙烯内衬在 - 30℃以下会脆化，易因管道热胀冷缩破裂；陶瓷内衬虽耐高低温（-50℃-200℃），但温度骤变（如温差超过 60℃/h）会产生热应力，导致内衬开裂。
流体压力对测量精度的影响主要体现在管道形变：dn1000 管道多为碳钢或不锈钢材质，若实际工作压力超过设计压力 10%（如设计压力 1.0MPa，实际压力 1.1MPa），管道内径会因弹性形变增大 1.5%-2%，而流量与内径平方成正比，会导致测量值比实际值偏高 3%-4%；若压力过低（如低于 0.1MPa），流体中溶解的气体会析出形成气泡（尤其是市政污水中含有的空气），气泡切割磁感线会产生虚假信号，使流量测量值波动幅度超过 5%，严重时会导致仪表触发 “故障报警”。

（五）管道内杂质与结垢

dn1000 管道输送的大流量流体（如市政雨水、工业废水、河道水）常含有大量固体杂质（如泥沙、碎石、金属碎屑）或易结垢物质（如碳酸钙、硫酸钙、氧化铁）：固体杂质高速冲刷电极表面，会导致电极磨损（如不锈钢电极表面出现凹坑），破坏电极的导电性能，使信号强度下降 20%-30%，误差增大；结垢物质会附着在电极与内衬表面，若结垢层厚度超过 2mm，会隔绝电极与流体的直接接触，导致感应电动势无法有效收集，测量值比实际值偏低 10%-15%，甚至出现 “断流误报”。

三、dn1000 电磁流量计的正确安装规范

（一）安装位置选择

水平安装时，dn1000 管道需保持水平（坡度≤0.05%），避免因管道倾斜导致流态不均。传感器应避开管道最高点（防止气泡积聚，大管径管道最高点气泡难以排出，会形成 “气塞”）和最低点（防止杂质沉淀堆积，大管径管道底部沉淀易堵塞电极），电极宜水平安装（与水平方向夹角 0°-30°），避免沉淀覆盖或气泡附着。
垂直安装时，流体需从下往上流动，利用重力作用促进气泡排出和杂质下沉，防止气泡滞留传感器内部；若流体从上往下流动，会因重力导致流速分布不均（管道上部流速快、下部流速慢），且气泡易在传感器顶部积聚，使测量精度下降 5%-8%。此外，安装位置需远离强电磁干扰源（如高压电缆、变电站、大型电机），若无法避开，需保持至少 5m 的安全距离，并在传感器外部加装金属屏蔽罩。

（二）直管段预留要求

由于 dn1000 管道管径大，流态受扰动后恢复难度高，需严格预留直管段：若上游无任何扰动管件（如长直管道），上游直管段长度≥10 倍管径（10000mm），下游≥5 倍管径（5000mm）；若上游有 90° 弯头、三通，上游直管段≥20 倍管径（20000mm），下游≥10 倍管径（10000mm）；若上游有离心泵、闸阀（开度 < 70%），上游直管段需≥30 倍管径（30000mm），下游仍≥10 倍管径。
若现场空间有限无法满足直管段要求，需安装大口径流态调整器（如蜂窝式整流器），调整器需与 dn1000 管道内径完全匹配，安装后需通过流速仪检测管道内流速分布均匀性，确保流速偏差≤5%，方可投入使用。

（三）接地与接线规范

dn1000 电磁流量计需采用独立接地系统，接地电阻≤5Ω（优于小口径流量计的 10Ω 要求），接地极需采用截面积≥50mm² 的铜棒（长度≥2.5m），埋深≥1.5m（地下水位较高区域需埋深≥2m），且与其他设备接地极间距≥10m，避免共用接地导致漏电流干扰。
若 dn1000 管道为非金属材质（如玻璃钢管、玻璃钢夹砂管），需在传感器上下游各安装一个不锈钢接地环（厚度≥10mm，宽度≥50mm），接地环与管道内壁紧密贴合，通过导线与接地极连接，形成流体导电回路；若未安装接地环，流体静电无法释放，会干扰感应电动势信号，导致测量值偏差 8%-10%。
信号电缆（连接传感器与转换器）需使用双层屏蔽双绞线（屏蔽层材质为铜网），屏蔽层单端在转换器端接地，避免双端接地产生环流干扰。信号电缆与动力电缆（如 380V 水泵电源线）的敷设间距需≥1000mm，禁止平行敷设；若交叉敷设，需垂直交叉（夹角 90°），并在交叉处加装金属隔板，防止电磁耦合干扰。

（四）管道与传感器匹配要求

传感器的公称直径需与 dn1000 管道一致，若管道实际内径因壁厚差异与传感器公称直径偏差超过 1%（如传感器公称内径 1000mm，管道实际内径 985mm），需在转换器中手动修正内径参数，否则会导致流量测量误差（内径偏差 1%，流量误差约 2%）。
安装传感器前，需彻底清洗 dn1000 管道：采用高压水枪（压力≥5MPa）冲洗管道内壁，去除焊渣、铁锈、碎石等杂质；若管道内有油污，需用中性清洗剂（如洗洁精溶液）浸泡 24 小时后冲洗，避免杂质卡滞传感器或磨损内衬。若输送的流体含有磁性物质（如钢铁厂循环水中的铁粉），需在传感器上游安装大口径磁性过滤器（过滤精度≤1mm），防止磁性物质吸附在励磁线圈表面，导致磁场强度下降。

四、dn1000 电磁流量计的日常维护与校准

（一）日常维护要点

1. 电极与内衬检查：每月通过转换器的 “电极阻抗检测” 功能查看电极状态，若显示 “阻抗超标”，需关闭管道阀门（dn1000 管道需配备大口径蝶阀或闸阀，便于断流），采用内窥镜（长度≥5m）检查电极表面是否结垢、腐蚀。对于碳酸钙结垢，可用软毛刷蘸 10% 稀盐酸（避免腐蚀内衬）远程擦拭；对于金属氧化物腐蚀，需拆卸传感器更换电极（电极材质需与流体兼容，如哈氏合金 C276 适配强腐蚀性流体，钛合金适配海水）。每季度检查内衬是否有破损、鼓包，若发现内衬开裂（尤其是陶瓷内衬），需及时更换，防止流体渗漏腐蚀传感器壳体。
2. 励磁线圈检测：每季度用万用表测量励磁线圈的直流电阻，正常范围为 100-500Ω（具体参考设备技术手册），若电阻值偏离标准值 15% 以上，说明线圈存在老化、断线或短路故障，需联系专业人员维修或更换线圈（大口径线圈功率大，更换需使用专用吊装设备），避免磁场强度不稳定导致测量精度下降。
3. 转换器与数据监控：每日检查转换器显示屏是否正常显示（有无乱码、黑屏），实时监控流量、温度、压力等参数，若流量突然跳变（偏差超过 10%），需排查是否存在管道泄漏、阀门误操作或电磁干扰；若温度、压力超出设备允许范围，需调整工艺参数（如开启冷却系统、稳定泵出口压力）。每季度清洁转换器外壳，去除灰尘、油污，防止灰尘堆积影响散热（转换器工作温度需控制在 - 10℃-50℃）。
4. 管道杂质清理：每半年检查传感器上游过滤器是否堵塞（通过前后压力差判断，压差超过 0.05MPa 需清理），若输送的流体含大量泥沙，需每月开启管道排污阀（位于传感器下游最低点），排出沉积杂质，避免杂质堆积影响流态。

（二）校准要求与方法

1. 校准周期：一般工业场景（如工业循环水测量）中，dn1000 电磁流量计每 2-3 年校准 1 次；用于贸易结算（如自来水公司供水计量、污水处理费核算）或关键工艺控制（如化工原料输送）的流量计，需每 1-2 年校准 1 次；若输送的流体腐蚀性强、杂质多（如造纸废水、冶金废水），需缩短校准周期至 6-12 个月。
2. 在线校准方法：采用 “并联比对法”，在 dn1000 管道上并联一台经计量检定合格的标准电磁流量计（公称直径 1000mm，精度等级≥0.2 级），同时测量同一流体的流量，连续运行 30 分钟，记录至少 20 组数据。若两者测量值偏差≤±0.5%（符合仪表精度等级），则判定为合格；若偏差超过允许范围，需在转换器中调整 “仪表常数 k” 或 “管道内径 D” 参数，直至偏差符合要求。在线校准需确保流体流态稳定（流速波动≤5%）、温度压力恒定（温度波动≤2℃/h，压力波动≤0.02MPa/h）。
3. 离线校准方法：若在线校准无法实施（如管道无法断流），需将传感器拆卸（需使用大型吊装设备，如吊车），送至具备国家级计量资质的机构，采用大口径标准体积管或静态质量法装置进行校准。校准过程中，需模拟实际工作条件（如流体温度、压力、导电率），检测传感器的精度、重复性和线性度。校准合格后，机构需出具校准证书，校准数据需纳入设备档案；若校准不合格，需对传感器进行维修（如调整电极位置、更换励磁线圈），维修后需重新校准。
4. 校准记录管理：每次校准需详细记录校准日期、校准人员、标准设备编号、校准环境（温度、湿度、压力）、校准数据（实际流量、测量值、偏差）及调整措施，建立完整的校准档案，确保校准过程可追溯，满足计量监督与工业质量管控要求。

综上，dn1000 电磁流量计作为大流量流体测量的核心设备，其精准应用需以原理认知为基础，结合实际工况控制精度影响因素，通过规范安装与科学维护，充分发挥无压损、高稳定的优势。无论是市政领域的水资源调度，还是工业领域的生产工艺优化，dn1000 电磁流量计的稳定运行都为大流量流体输送系统的高效、节能、安全提供了关键数据支撑，是现代流体测量领域的重要技术装备。
