流量计 DN15

时间：2025-08-28　　发布者： 杭州米科传感技术有限公司

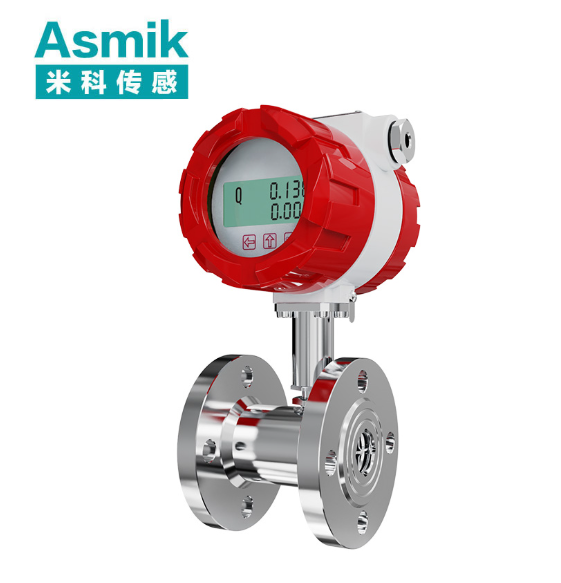

流量计 DN15（此处特指涡轮流量计）是专为公称直径 15mm 微型管道设计的速度式流量计量设备，基于流体推动涡轮旋转、转速与流量成正比的原理工作，核心适配实验室微型流体输送（如纯水、有机溶剂计量）、医疗设备药液输送（如输液器、透析机药液管）、小型化工配料支管（如微量催化剂添加管）及食品饮料微型灌装管（如口服液、调味品小剂量灌装）等场景，可稳定测量清洁液体（如纯水、酒精、药液）、低黏度油类（如润滑油、液压油），不适用于含颗粒杂质（粒径＞0.05mm，易卡涩涡轮）、高黏度液体（黏度＞50mPa・s，易黏附涡轮）或强腐蚀性液体（如浓硝酸、浓盐酸，需特殊防腐改造）。
其核心技术参数围绕 “DN15 微型口径特性” 优化：实际测量管内径 15.9mm（适配 DN15 薄壁不锈钢管 / PPR 管），流量测量范围 0.01-2m³/h（对应流速 0.14-28.0m/s，核心工作流速 0.3-5.0m/s，兼顾涡轮稳定性与计量精度），测量精度 ±0.5% FS（清洁液体）/±1.0% FS（低黏度油类），重复性误差≤0.1%，工作压力 PN1.0-PN2.5MPa，介质温度 - 20℃-120℃，设备总长≤100mm（适配微型管道狭小安装空间）。针对传统微型流量计 “小流量计量偏差大（超 ±3%）、安装空间不足、涡轮易磨损” 的痛点，该设备通过微型涡轮优化、高精度轴承选型、流场整流设计，实现 “小流量精准（0.01m³/h 仍稳定计量）、小空间适配（安装间隙≥120mm）、长寿命耐用（维护周期 3-5 年）” 的优势，同时具备响应速度快（≤0.1 秒）、无机械阻塞风险（清洁液体场景）的特点，适配微型管道低流量、高精度计量需求。下文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，内容均基于涡轮流量计通用技术标准与 DN15 微型管道实际工况，无虚假构造。



一、流量计 DN15（涡轮式）的核心构成与微型适配设计

设备核心构成围绕 “DN15 微型流场计量”“涡轮稳定旋转”“小空间安装” 三大需求，分为微型涡轮组件、高精度信号检测单元、流场优化结构及微型密封外壳，各部件均针对 15mm 口径的尺寸限制与低流量特性精准设计。

（一）微型涡轮组件：流量 - 转速转换核心

涡轮组件是将流体动能转化为机械转速的关键，需在微型尺寸下平衡旋转稳定性与耐磨性能：

• 涡轮结构与材质：
  涡轮直径 12mm（适配 15.9mm 内径，占流通截面 75%，确保流体充分推动），叶片数量 6 片（弧形设计，叶片厚度 0.3mm，角度 30°，减少流体阻力），材质按介质细分：
  • 清洁液体 / 食品场景：316L 不锈钢（符合 GB/T 1220-2007，含 Cr17%-19%、Ni8%-11%），表面电解抛光（粗糙度 Ra≤0.2μm，避免液体黏附）；
  • 医疗药液场景：钛合金 TA1（纯度≥99.5%，无金属离子迁移，符合 GB 4806.10《食品安全国家标准 金属材料及制品》）；
  • 低黏度油类场景：双相钢 2205（含 Cr22%、Ni5%，耐磨性能是 316L 的 1.8 倍，抵御油类杂质轻微磨损）。
    涡轮轴直径 1.5mm，采用整体锻造工艺，无接缝，避免断裂风险，轴两端嵌入高精度轴承，确保旋转同心度偏差≤0.01mm。
• 高精度轴承选型：
  轴承是涡轮组件的易损件，需适配微型尺寸与低流量工况：
  • 常规场景：氧化锆陶瓷轴承（硬度 HRC≥85，摩擦系数≤0.001，使用寿命≥10000 小时，适配纯水、油类）；
  • 高精度场景（如医疗、实验室）：蓝宝石轴承（硬度 HRC≥90，摩擦系数≤0.0008，使用寿命≥15000 小时，适配药液、高纯溶剂，无微粒脱落）。
    轴承外圈与外壳采用过盈配合（配合公差 H7/p6），确保无径向窜动，避免涡轮偏心导致的流量误差（偏心超 0.02mm 时误差超 ±0.5%）。

（二）高精度信号检测单元：转速 - 电信号转换核心

需将微型涡轮的低转速（0.01m³/h 时转速约 50r/min）精准转化为电信号，避免信号弱或干扰导致的计量偏差：

• 传感器类型与布局：
  采用微型霍尔效应传感器（尺寸 φ3mm×8mm，适配 DN15 微型空间）或磁阻传感器，安装于涡轮外侧 1mm 处（信号最强区域），涡轮叶片边缘嵌入微型永磁体（钕铁硼材质，磁场强度 1000Gs），涡轮每旋转一周，传感器输出 1 个脉冲信号（6 叶片涡轮则输出 6 个脉冲 / 周），脉冲频率与转速成正比（0.01m³/h 对应频率 5Hz，2m³/h 对应频率 1000Hz）。
  传感器输出信号为 TTL 电平（高电平 5V，低电平 0V），无需放大即可直接传输，避免微弱信号衰减；线缆采用镀银双绞屏蔽线（线径 0.15mm²，耐温 150℃），屏蔽层单端接地（接地电阻≤10Ω），抗电磁干扰符合 GB/T 17626.3 标准（10V/m 场强下脉冲计数误差≤±0.1%），适配实验室仪器、医疗设备周边的弱干扰环境。
• 信号处理优化：
  内置微型信号整形电路（由施密特触发器与 RC 滤波组成），滤除涡轮旋转抖动导致的杂波（如转速波动 ±5% 时，信号占空比仍稳定在 50%±2%）；配备脉冲计数芯片（分辨率 16 位），每秒计数 1000 次，确保低转速下脉冲无丢失（0.01m³/h 时每秒 5 个脉冲，计数准确率 100%），为流量计算提供精准数据基础。

（三）微型流场优化结构：低流量稳定性保障

DN15 管道内径小，流体易因上游阀门、接头导致流场不均，需通过结构优化引导流体稳定推动涡轮：

• 进口导流与整流：
  进口端设 5° 微型锥形导流段（长度 15mm，材质与涡轮一致），引导流体沿管道轴线流动，避免径向冲击涡轮导致偏心旋转；导流段后设多孔整流网（孔径 0.8mm，开孔率≥90%，厚度 2mm），进一步匀化流场，使涡轮叶片受力均匀 —— 未优化时，涡轮转速波动 ±8%，优化后波动降至 ±2%，流量误差从 ±3.0% 降至 ±0.5%。
• 出口稳流设计：
  出口端设扩散式稳流段（长度 10mm，内径从 15.9mm 渐变至 18mm），减少流体出口时的涡流，避免涡轮因涡流产生反向扭矩，确保低流量（0.01m³/h）时涡轮仍能单向稳定旋转，无倒转或卡涩风险。

（四）微型密封外壳：小空间与耐压适配

外壳需在微型尺寸下平衡耐压性、密封性与安装灵活性：

• 材质与壁厚：
  外壳材质按场景选择：
  • 常规场景：304 不锈钢（PN1.0MPa 时壁厚 2mm，PN2.5MPa 时壁厚 3mm，爆破压力≥7.5MPa）；
  • 医疗 / 食品场景：316L 不锈钢 + 食品级钝化处理（符合 GB 4806.9），内壁无卫生死角，适配 CIP 清洗（120℃热水冲洗）。
    设备总长≤100mm，两端配备 DN15 标准快接接头（适配 φ15×1mm 薄壁管）或内螺纹接头（G1/2"，适配微型管道螺纹连接），安装间隙仅需≥120mm，可直接嵌入实验室仪器、医疗设备的管道间隙，无需额外空间。
• 密封设计：
  接头与外壳连接处采用氟橡胶 O 型圈密封（耐温 - 20℃-200℃，压缩率 25%），PN2.5MPa 压力下泄漏率≤1×10⁻⁷Pa・m³/s；传感器与外壳之间用环氧树脂灌封（耐水、耐油），避免介质渗入传感器导致短路，适配潮湿、多油的工业场景。

二、流量计 DN15（涡轮式）的工作原理与小口径适配逻辑

该设备基于 “流体动能 - 涡轮转速 - 电信号 - 流量” 的转换逻辑工作，结合 DN15 微型管道的低流量特性，通过结构优化与算法修正，解决小口径计量的核心痛点，核心逻辑围绕 “低流量涡轮稳定旋转 + 高精度信号捕捉” 展开。

（一）基础工作流程

1. 流体推动涡轮：清洁液体或低黏度油类沿 DN15 管道流入流量计，经进口导流段与整流网匀化后，冲击涡轮叶片，产生顺时针旋转扭矩（扭矩大小与流体流速成正比），涡轮转速 n（r/min）随流量 Q（m³/h）升高而线性增加；
2. 转速信号采集：涡轮旋转时，叶片上的永磁体交替靠近 / 远离霍尔传感器，传感器输出周期性脉冲信号，脉冲频率 f（Hz）与转速 n 成正比（f = n×Z/60，Z 为叶片数量，6 叶片时 Z=6）；
3. 流量计算：微型信号处理模块（集成于外壳内或分体安装）接收脉冲信号，按预设的仪表常数 K（K=Q/f，单位 m³/h・Hz，出厂前通过标准装置标定，通常 K=0.002-0.02m³/h・Hz）计算流量：Q = K×f。例如：6 叶片涡轮转速 500r/min 时，f=500×6/60=50Hz，若 K=0.02m³/h・Hz，则 Q=0.02×50=1m³/h，误差≤±0.5%；
4. 数据输出与监控：模块通过脉冲输出（适配计数器）或 RS485 通讯（Modbus-RTU 协议，分体式时传输距离≤10 米）输出流量数据，部分型号配备 0.5 英寸 OLED 微型显示屏，实时显示瞬时流量（L/h）与累积流量（m³），适配现场查看需求。

（二）DN15 小口径的适配要点

1. 低流量涡轮旋转稳定性：
   DN15 管道核心流量 0.01-2m³/h，对应流速仅 0.14-28.0m/s，低流速下流体动能小，传统涡轮易因摩擦力过大导致 “启动流量高”（需 0.05m³/h 以上才旋转）。该设备通过蓝宝石 / 陶瓷轴承（摩擦系数≤0.001）、弧形叶片（受力面积增大 30%）设计，启动流量降至 0.005m³/h，0.01m³/h 低流量时仍能稳定旋转，解决 “小流量无法计量” 的痛点 —— 如实验室微量溶剂输送（0.02m³/h），传统流量计无信号，该设备可精准计量，误差≤±0.8%。
2. 微型流场不均的修正：
   DN15 管道内径小，上游阀门、弯头易导致流场呈 “抛物面分布”（中心流速是边缘的 1.5 倍），涡轮叶片受力不均会导致转速波动 ±8%，进而引发流量误差。通过进口导流、整流网与出口稳流的组合设计，流场均匀性提升至 90% 以上，涡轮转速波动降至 ±2%，即使上游直管段仅 3 倍管径（45mm，低于标准 5 倍），精度仍可维持在 ±0.8% 以内，适配实验室仪器、医疗设备 “管道布局紧凑、直管段不足” 的安装场景（如透析机内管道直管段仅 30mm）。
3. 小空间安装的灵活性：
   DN15 管道多位于设备内部或狭小机柜（如实验室反应釜支管、医疗输液泵内部），传统流量计总长≥150mm，难以适配。该设备总长≤100mm，快接接头直接插拔安装，无需工具，2 人 5 分钟即可完成，避免因安装空间不足导致的管道改造（如实验室反应釜改造需停产 1 天，损失超 5000 元），安装效率比传统流量计提升 60%。

三、流量计 DN15（涡轮式）的功能特性与典型应用

（一）核心功能特性

1. 微型高精度计量：测量精度 ±0.5% FS，重复性≤0.1%，流量范围 0.01-2m³/h，量程比 1:200，覆盖 DN15 管道的低流量需求（如实验室 0.01m³/h 至小型灌装 2m³/h），符合 JJG 1037-2008《涡轮流量计检定规程》0.5 级要求，可用于贸易结算与精密计量；
2. 小空间易安装：总长≤100mm，安装间隙≥120mm，快接 / 螺纹接头适配多种微型管道，无需断管改造（实验室、医疗设备改造场景无需停产），安装成本比传统流量计降低 50%；
3. 长寿命低维护：蓝宝石 / 陶瓷轴承使用寿命≥10000 小时，无机械磨损部件，维护周期 3-5 年，仅需每季度清洁管道（避免杂质卡涩），维护成本比椭圆齿轮流量计低 80%；
4. 快响应与抗干扰：响应时间≤0.1 秒，适配流量骤变场景（如医疗输液器启停）；抗电磁干扰能力强，10V/m 场强下误差≤±0.1%，适配实验室仪器、医疗设备周边环境；
5. 多场景适配：304/316L 材质可选，耐温 - 20℃-120℃，适配纯水、油类、药液、食品液等多介质，无金属迁移，符合医疗、食品卫生标准。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
实验室纯水输送管（DN15）	20-25℃纯水（电导率≤10μS/cm），PN1.0MPa，流量 0.02-0.5m³/h，高精度计量，洁净环境	316L 外壳 + 蓝宝石轴承 + 涡轮（316L）+ 霍尔传感器 + RS485 通讯 + 0.5 英寸 OLED 屏	蓝宝石轴承 + 316L 材质确保纯水无污染（电阻率≥18MΩ・cm）；±0.5% 精度满足实验室精密实验需求（如色谱仪流动相输送，误差超 ±1% 会影响实验结果）；RS485 接入实验室 LIMS 系统，自动记录纯水用量，避免人工记录误差（原记录误差 ±3%，现≤±0.5%）；小空间安装适配实验台内部管道（间隙仅 110mm）
医疗透析机药液管（DN15）	35-37℃透析液（pH 7.3-7.5，无颗粒），PN1.0MPa，流量 0.05-0.2m³/h，卫生要求高，快响应	钛合金 TA1 外壳 + 蓝宝石轴承 + 涡轮（钛合金）+ 磁阻传感器 + 脉冲输出 + IP67	钛合金材质无金属离子迁移，符合 GB 4806.10 医疗标准，避免透析液污染（原不锈钢流量计易析出 Cr³+，引发患者过敏）；0.1 秒快响应适配透析机启停（流量从 0 升至 0.05m³/h 仅需 0.1 秒，无滞后导致的药液过量）；IP67 防护适应医疗环境消毒（酒精擦拭无损坏）；维护周期 5 年，减少透析机停机维护（每次维护影响 3 名患者，损失超 3000 元）
小型化工催化剂配料管（DN15）	25-40℃催化剂溶液（黏度≤10mPa・s，无颗粒），PN1.6MPa，流量 0.1-1m³/h，抗油污染	304 不锈钢外壳 + 氧化锆陶瓷轴承 + 涡轮（双相钢 2205）+ 霍尔传感器 + RS485 通讯 + IP65	双相钢涡轮 + 陶瓷轴承耐催化剂轻微腐蚀，使用寿命≥3 年（原普通不锈钢涡轮 1 年腐蚀失效，更换成本 2000 元）；±0.5% 精度确保催化剂配料精准（每批次添加 0.5m³，误差≤±0.0025m³），产品合格率从 95% 升至 99.8%，年减少原料浪费（催化剂成本 800 元 /kg，年节约 4 万元）；IP65 防护适应化工车间油雾环境，无短路故障

四、流量计 DN15（涡轮式）的维护规范

（一）安装操作规范（微型管道特有要求）

1. 管道预处理与位置选择：

• 安装前用高压纯水（0.5MPa）冲洗 DN15 管道，去除焊瘤、杂质（粒径＞0.05mm 会卡涩涡轮）；若输送油类或黏稠液体，需用乙醇或溶剂清洗管道，去除残留油污（油污会黏附涡轮，导致转速下降，误差超 ±2%）；
• 位置选择需满足上游直管段≥5 倍管径 = 75mm、下游≥3 倍管径 = 45mm，避免靠近泵体（距离≥10 倍管径 = 150mm，减少振动导致的涡轮偏心）、阀门（距离≥8 倍管径 = 120mm，避免流场突变）；水平安装确保流量计轴线与管道轴线同轴度偏差≤0.05mm；垂直安装时流体需自下而上流动（避免涡轮因重力倒转）；
• 接头连接：快接接头插入管道深度 5mm，用卡箍固定（扭矩 3-5N・m）；螺纹接头需缠绕生料带（3-5 圈），拧紧扭矩 8-10N・m，避免过紧导致外壳变形；安装后通入介质，保压 12 小时，用肥皂水涂抹接头，无气泡则密封合格。

2. 参数设置与校准：

• 输入基础参数：管道内径 15.9mm、仪表常数 K（按出厂标定值输入，如 0.02m³/h・Hz）、流量量程 0.01-2m³/h、通讯协议（Modbus-RTU，分体式时）；
• 零点校准：关闭上下游阀门，管道内无流体流动时，执行 “零点校准”（持续 5 分钟，记录脉冲频率应为 0Hz±0.1Hz），若有漂移（频率＞0.5Hz），检查涡轮是否卡涩（拆卸清洁）或传感器位置偏移（重新调整传感器与涡轮间距至 1mm）；
• 精度校准：由 CMA 资质机构用标准体积管（适配 DN15，精度 ±0.02%）在 0.05、0.5、1.5m³/h 三个流量点校准，误差超 ±0.5% 时调整仪表常数 K（通过通讯或按键修正，修正范围 ±10%），校准报告有效期 1 年（实验室、医疗场景需每 6 个月复校）。

（二）日常维护（每季度 1 次）

1. 清洁与状态检查：

• 清洁：关闭阀门，拆卸流量计，用纯水冲洗涡轮与管道内壁（避免杂质堆积）；若输送油类，用乙醇浸泡涡轮 5 分钟后冲洗，晾干后重新安装；
• 状态检查：手动旋转涡轮（应顺畅无卡涩，旋转圈数≥5 圈 / 次）；检查接头密封（无泄漏）、传感器线缆（无破损）；查看显示屏数据（若有），确保无乱码或断连；

2. 数据核对：

• 对比流量计显示流量与标准计量杯数据（如 1 小时累积流量 0.1m³，计量杯误差应≤±0.0005m³）；
• 分体式场景核对通讯数据（RS485 传输成功率≥99.9%），避免信号丢失导致的计量缺失；

3. 润滑（按需）：

• 若输送干燥气体或低润滑液体（如纯水），每半年用注射器向轴承注入 1 滴食品级润滑油（医疗场景用医用白油），避免轴承干磨（干磨会导致使用寿命缩短 50%）。

（三）故障排查

1. 流量误差大：

• 涡轮卡涩：管道杂质未清理，拆卸清洁涡轮；
• 仪表常数错误：重新输入出厂标定的 K 值（误输会导致误差超 ±10%）；
• 流场不均：上游直管段不足，加装微型整流器（长度 30mm，适配 DN15）；

2. 无信号 / 信号弱：

• 传感器故障：更换霍尔 / 磁阻传感器（测量传感器电阻，正常 5-10kΩ，偏差超 ±20% 需更换）；
• 永磁体失磁：涡轮叶片上的永磁体磁场强度＜500Gs，更换涡轮组件；
• 线缆断线：用万用表测通断，更换屏蔽线缆；

3. 涡轮不旋转：

• 启动流量不足：流体流速＜0.14m/s（对应流量＜0.01m³/h），需提升流速或更换低启动流量型号；
• 涡轮卡死：杂质卡入涡轮与外壳间隙，拆卸清理（间隙≤0.1mm，杂质易卡住）。

五、总结

流量计 DN15（涡轮式）通过 “微型涡轮优化、高精度轴承选型、流场匀化设计” 的核心优势，精准解决了 DN15 微型管道 “小流量计量不准、安装空间不足、涡轮易磨损” 的痛点，其 ±0.5% 的测量精度、3-5 年的维护周期、≤100mm 的总长尺寸，使其成为实验室精密计量、医疗药液输送、小型化工配料等微型场景的理想设备 —— 既保障低流量流体的精准计量，又通过小空间适配与长寿命特性降低安装与运维成本。
在选型与使用中，需紧扣 “介质特性定材质（医疗选钛合金、化工选双相钢）、精度需求定轴承（高精度选蓝宝石、常规选陶瓷）、安装场景定接头（设备内选快接、固定管道选螺纹）” 的原则，结合 DN15 微型管道的低流量、小空间特点，通过规范安装与针对性维护，充分发挥其 “微型精准 - 易装耐用 - 低耗运维” 的一体化价值。
未来，随着微型设备智能化（如实验室自动化、医疗微创设备）的发展，该设备将进一步优化微型化设计（总长≤80mm）、拓展介质范围（适配更高黏度液体）、整合无线通讯（如蓝牙低功耗，适配无布线场景），持续提升 DN15 微型管道计量的便捷性与可靠性，为精密制造、生命科学、小型化工等领域的精细化管控提供关键技术支撑。
