电磁流量计 dn80

时间：2025-08-25　　发布者： 杭州米科传感技术有限公司

电磁流量计 dn80 作为工业中小流量流体测量的常用设备，广泛应用于化工溶剂输送、食品加工原料计量、市政供水分支管道、制药行业药液管控等场景。其适配 dn80 管道（内径通常为 80mm，需结合壁厚微调）的特性，既满足中小流量（常规每小时流量约 9-180m³/h）的精准测量需求，又具备无压力损失、抗流体干扰的优势。下文将从测量原理与适配性、精度影响因素、规范安装要求及维护校准策略四方面，系统解析电磁流量计 dn80 的核心技术要点与实际应用逻辑，为场景化使用提供参考。



一、电磁流量计 dn80 的测量原理与核心适配性

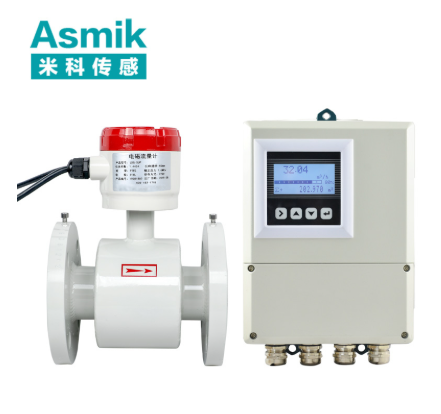

电磁流量计 dn80 的测量核心基于法拉第电磁感应定律：当导电流体在磁场中切割磁感线时，流体两端会产生与流速正相关的感应电动势。在实际应用中，其传感器由环形励磁线圈与一对对称电极组成，励磁线圈通以低频交变电流（通常为 0.5-5Hz），在 dn80 管道内部形成均匀且垂直于流体流向的磁场（磁场强度 B 由励磁电流参数决定）。
当流体以平均流速 v 流经 dn80 管道时，会切割磁感线，管道内壁两侧的电极会捕捉到感应电动势信号，该信号大小遵循公式 E=k・B・D・v（E 为感应电动势，k 为仪表常数，由传感器结构尺寸决定；D 为 dn80 管道实际内径，通常取 80mm；v 为流体平均流速）。转换器会对微弱的电动势信号（多为几毫伏至几十毫伏）进行放大、滤波、温度补偿处理，再结合 dn80 管道的横截面积（A=π・(D/2)²，按内径 80mm 计算，A≈0.005024㎡），通过流量公式 Q=v・A 换算为每小时体积流量（单位为 m³/h）。
按最佳流速区间 0.5-10m/s 计算，电磁流量计 dn80 对应的每小时流量范围约为 9.04-180.86m³/h，恰好适配中小流量场景需求。其核心适配性体现在三方面：一是无节流件设计，避免 dn80 管道因节流产生压力损失（传统节流式流量计在该管径下压力损失可达 0.05-0.15MPa，年能耗浪费显著）；二是适配多类型导电流体，只要流体导电率≥5μS/cm，无论流体粘度（如糖浆、润滑油）、密度（如盐水、乙醇溶液）如何变化，均能稳定测量；三是适配 dn80 管道的安装空间，其传感器长度通常为 200-300mm，无需过大安装空间，契合多数工业现场的管道布局。

二、影响电磁流量计 dn80 测量精度的关键因素

（一）流体导电率

电磁流量计 dn80 仅适用于导电流体，若流体导电率低于 5μS/cm（如高纯度去离子水、矿物油、无水乙醇），电极无法捕捉有效信号，会出现 “流量显示为零”“数值剧烈波动” 或 “测量值严重偏低” 等问题。例如，测量纯度≥99.9% 的电子级去离子水（导电率≤0.1μS/cm）时，流量计误差会超过 25%，此时需更换超声流量计等非接触式设备，而非强行使用电磁流量计。

（二）流体流速范围

电磁流量计 dn80 的最佳流速区间为 0.5-10m/s，若流速低于 0.5m/s（对应每小时流量＜9.04m³/h），流体切割磁感线的动能不足，信号信噪比低，易受外界电磁干扰（如周边变频器、高压电缆、大型电机产生的磁场）影响，测量误差会从常规的 ±0.5% 升至 ±2% 以上；若流速超过 10m/s（对应每小时流量＞180.86m³/h），高速流体对管道内衬的冲刷强度骤增 —— 如橡胶内衬在 12m/s 流速下，使用寿命会从 5 年缩短至 2 年，同时湍流导致流速分布不均，测量值比实际值偏高 3%-6%。

（三）管道内流态

理想流态下，dn80 管道内流体应呈轴对称均匀流，若上游存在 90° 弯头、三通、阀门、泵等扰动源，会破坏流态形成漩涡或偏流。例如，上游 10 倍管径（800mm）内有 90° 弯头，流体流速会偏向管道一侧，导致测量值偏差 5%-8%；若上游有截止阀且开度＜50%，会产生强烈湍流，偏差可能超过 12%。因 dn80 管径较小，流态恢复速度较慢，需通过延长直管段或安装流态调整器（如导流板）改善，否则精度难以保障。

（四）流体温度与压力

流体温度直接影响电磁流量计 dn80 的内衬性能与电极稳定性：橡胶内衬（常用丁腈橡胶、氯丁橡胶）耐温上限为 80℃，超过该温度会软化变形，导致电极与流体接触面积变化，信号传输衰减；聚四氟乙烯内衬耐温范围为 - 20℃-180℃，但温度骤变（如温差＞50℃/h）会产生热应力，导致内衬开裂；陶瓷内衬（氧化铝材质）虽耐温达 200℃，但低温下（＜-30℃）易脆化。
流体压力则影响管道形变：dn80 管道多为碳钢或不锈钢材质，若实际工作压力超过设计压力 10%（如设计压力 1.6MPa，实际压力 1.76MPa），管道内径会因弹性形变增大 1%-1.5%，而流量与内径平方成正比，会导致测量值比实际值偏高 2%-3%；若压力过低（＜0.1MPa），流体中溶解的气体会析出形成气泡，气泡切割磁感线产生虚假信号，使流量测量值波动幅度超过 4%。

（五）管道内杂质与结垢

dn80 管道输送的流体（如化工废水、市政污水、食品加工废水）若含固体杂质（如泥沙、金属碎屑）或易结垢物质（如碳酸钙、氧化铁），会双重影响精度：杂质高速冲刷电极表面，会导致电极磨损、腐蚀（如不锈钢电极表面出现凹坑），使信号强度下降 20%-30%；结垢物质附着在电极与内衬表面，若结垢层厚度超过 1mm，会隔绝电极与流体接触，导致感应电动势无法有效收集，测量值比实际值偏低 8%-12%，严重时触发 “断流误报”。

三、电磁流量计 dn80 的规范安装要求

（一）安装位置选择

水平安装时，dn80 管道需保持水平（坡度≤0.1%），传感器应避开管道最高点（防止气泡积聚）与最低点（防止杂质沉淀堆积），电极宜水平安装（避免沉淀覆盖或气泡附着）。垂直安装时，流体需从下往上流动，利用重力促进气泡排出与杂质下沉；若流体从上往下流动，会因重力导致流速分布不均，且气泡易在传感器顶部滞留，使测量精度下降 3%-5%。
同时，安装位置需远离强电磁干扰源（如高压配电柜、大型水泵、变频器），若无法避开，需保持至少 2m 安全距离，并加装金属屏蔽罩；避免安装在振动剧烈区域（如泵出口附近），若振动加速度＞5m/s²，需安装减震支架，防止传感器内部线圈与电极松动，影响磁场稳定性。

（二）直管段预留要求

为保障流态均匀，电磁流量计 dn80 的直管段预留需遵循严格标准：若上游无任何扰动管件（如长直管道），上游直管段≥5 倍管径（400mm），下游≥3 倍管径（240mm）；若上游有 90° 弯头、三通，上游直管段≥10 倍管径（800mm），下游≥5 倍管径（400mm）；若上游有离心泵、截止阀（开度＜70%），上游直管段需≥20 倍管径（1600mm），下游仍≥5 倍管径。
若现场空间有限无法满足直管段要求，需安装适配 dn80 管道的流态调整器（如多孔导流板），调整器需与管道内径完全匹配，安装后需用流速仪检测流态，确保流速分布偏差≤5%，方可投入使用。

（三）接地与接线规范

电磁流量计 dn80 需采用独立接地，接地电阻≤10Ω，接地极需选用截面积≥25mm² 的铜棒（长度≥2m），埋深≥1.5m，且与其他设备接地极间距≥5m，避免共用接地导致漏电流干扰。若 dn80 管道为非金属材质（如玻璃钢管、塑料管），需在传感器上下游各安装不锈钢接地环（厚度≥5mm，宽度≥30mm），接地环与管道内壁紧密贴合，通过导线连接接地极，形成流体导电回路 —— 若未安装接地环，流体静电无法释放，会导致测量值偏差 4%-6%。
信号电缆（连接传感器与转换器）需使用屏蔽双绞线，屏蔽层单端在转换器端接地，避免双端接地产生环流干扰。信号电缆与动力电缆（如 380V 电源线）敷设间距需≥300mm，禁止平行敷设；若交叉敷设，需垂直交叉（夹角 90°），并在交叉处加装绝缘隔板，防止电磁耦合干扰信号传输。

（四）管道与传感器匹配要求

传感器公称直径需与 dn80 管道一致，若管道实际内径因壁厚差异（如钢管壁厚 5mm，实际内径 70mm）与传感器公称直径偏差超过 2%，需在转换器中手动修正内径参数，否则会导致流量误差（内径偏差 1%，流量误差约 2%）。
安装前需彻底清洗 dn80 管道：用高压水枪（压力≥3MPa）冲洗内壁，去除焊渣、铁锈、杂质；若管道内有油污，需用中性清洗剂（如洗洁精溶液）浸泡 12 小时后冲洗，避免杂质卡滞传感器或磨损内衬。若输送流体含磁性物质（如钢铁厂循环水中的铁粉），需在传感器上游安装磁性过滤器（过滤精度≤0.5mm），防止磁性物质吸附在励磁线圈表面，导致磁场强度下降。

四、电磁流量计 dn80 的日常维护与校准

（一）日常维护要点

1. 电极与内衬检查：每周通过转换器 “电极阻抗检测” 功能查看电极状态，若显示 “阻抗异常”，需关闭管道阀门（dn80 管道适配球阀或蝶阀），拆卸传感器检查电极表面是否结垢、腐蚀。对于碳酸钙结垢，可用软毛刷蘸 5% 稀盐酸（避免腐蚀衬里）轻轻擦拭；对于金属氧化物腐蚀，需更换电极（电极材质需与流体兼容：304 不锈钢适配中性流体，316L 不锈钢适配弱腐蚀流体，哈氏合金适配强腐蚀流体）。每月检查内衬是否有破损、鼓包，若发现内衬开裂（尤其是聚四氟乙烯内衬），需及时更换，防止流体渗漏腐蚀传感器壳体。
2. 励磁线圈检测：每月用万用表测量励磁线圈直流电阻，正常范围为 50-300Ω（具体参考设备技术手册），若电阻值偏离标准值 10% 以上，说明线圈存在老化、断线或短路故障，需维修或更换线圈，避免磁场强度不稳定导致测量精度下降。
3. 转换器与数据监控：每日检查转换器显示屏是否正常（有无乱码、黑屏），实时监控流量、温度、压力参数，若流量突然跳变（偏差超过 10%），需排查管道是否泄漏、阀门是否误操作或存在电磁干扰；若温度、压力超出设备允许范围，需调整工艺参数（如开启冷却系统、稳定泵出口压力）。每季度清洁转换器外壳，去除灰尘、油污，防止灰尘堆积影响散热（转换器工作温度需控制在 - 10℃-50℃）。
4. 管道杂质清理：每季度检查传感器上游过滤器是否堵塞（通过前后压差判断，压差超过 0.03MPa 需清理）；若输送流体含泥沙，每月开启管道排污阀（位于传感器下游最低点），排出沉积杂质，避免杂质堆积破坏流态。

（二）校准要求与方法

1. 校准周期：一般工业场景（如工业循环水测量）中，电磁流量计 dn80 每 1-2 年校准 1 次；用于贸易结算（如自来水公司分支管计量、化工原料采购）或关键工艺控制（如制药行业药液输送）的流量计，需每 6-12 个月校准 1 次；若输送流体腐蚀性强、杂质多（如电镀废水、印染废水），需缩短校准周期至 3-6 个月。
2. 在线校准方法：采用 “并联比对法”，在 dn80 管道上并联一台经计量检定合格的标准电磁流量计（精度等级≥0.2 级），同时测量同一流体流量，连续运行 30 分钟，记录至少 15 组数据。若两者测量值偏差≤±0.5%（符合仪表精度等级），则判定合格；若偏差超限，需在转换器中调整 “仪表常数 k” 或 “管道内径 D” 参数，直至偏差符合要求。在线校准需确保流体流态稳定（流速波动≤5%）、温度压力恒定（温度波动≤2℃/h，压力波动≤0.02MPa/h）。
3. 离线校准方法：若在线校准无法实施（如管道无法断流），需拆卸传感器送至具备计量资质的机构，采用标准体积管或静态质量法装置校准。校准过程中需模拟实际工况（流体温度、压力、导电率），检测传感器精度、重复性与线性度。校准合格后需出具校准证书，数据纳入设备档案；若不合格，需维修（如调整电极位置、更换线圈）后重新校准。
4. 校准记录管理：每次校准需详细记录校准日期、人员、标准设备编号、环境参数（温度、湿度）、校准数据（实际流量、测量值、偏差）及调整措施，建立完整档案，确保校准过程可追溯，满足工业质量管控与计量监督要求。

综上，电磁流量计 dn80 的精准应用需以原理认知为基础，结合场景控制精度影响因素，通过规范安装与科学维护，充分发挥其无压损、高稳定的优势。无论是工业生产的工艺优化，还是市政领域的资源管控，电磁流量计 dn80 都为中小流量流体测量提供了可靠支撑，是现代流体监测系统中不可或缺的关键设备。
