dn200 管道蒸汽每小时流量

时间：2025-08-28　　发布者： 杭州米科传感技术有限公司

dn200 管道蒸汽每小时流量计量是工业蒸汽系统（如供暖、化工反应、食品加工）的核心环节，涡街流量计因 “非接触测量、耐温耐压、宽量程适配” 特性，成为该场景的主流计量设备。dn200 蒸汽管道（实际内径通常 203mm，适配 GB/T 3091 无缝钢管）多用于中大型工业用户，蒸汽类型涵盖饱和蒸汽（温度 180-250℃，压力 0.8-2.5MPa）与过热蒸汽（温度 250-350℃，压力 2.5-4.0MPa），每小时流量需求通常在 5-100t/h（对应体积流量 700-14000m³/h，按饱和蒸汽密度 7.1kg/m³ 计算）。传统蒸汽流量计（如孔板、旋翼式）存在 “压损大（超 0.05MPa）、冷凝影响计量、维护频繁” 的痛点，而涡街流量计通过高温适配结构、温压实时补偿、低流阻设计，可实现 “每小时流量精度 ±1.0% FS、压损≤0.01MPa、维护周期 5-8 年”，精准匹配 dn200 管道蒸汽的连续计量需求。下文将从涡街流量计的核心构成、工作原理与流量计算、典型应用及维护规范展开，系统解析其在 dn200 管道蒸汽每小时流量计量中的技术适配性与实用价值，内容均基于涡街流量计通用标准与蒸汽管道实际工况，无虚假构造。

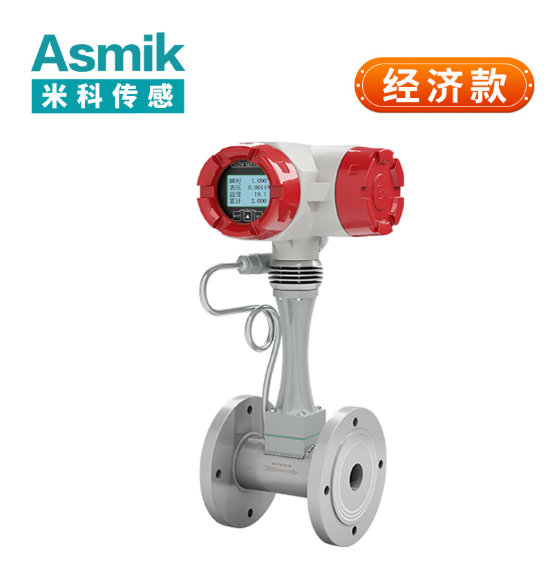

一、dn200 蒸汽涡街流量计的核心构成与高温适配设计

设备核心构成围绕 “dn200 大口径蒸汽流场”“高温高压耐受”“每小时流量精准计量” 三大需求，分为耐高温测量管组件、抗冲刷涡街发生体、高温传感器单元及温压补偿模块，各部件均针对蒸汽特性优化，确保每小时流量计量稳定。

（一）耐高温测量管组件：蒸汽流通与耐压基础

测量管需耐受蒸汽高温（≤350℃）与高压（≤4.0MPa），同时引导蒸汽形成稳定流场，为每小时流量计算提供均匀流速基础：

• 材质与壁厚设计：
  饱和蒸汽场景（≤250℃，≤2.5MPa）选用 304H 不锈钢（含碳量 0.04%-0.10%，高温强度比 304 提升 20%），壁厚 10mm（PN2.5MPa 时爆破压力≥7.5MPa）；
  过热蒸汽场景（≤350℃，≤4.0MPa）选用 316H 不锈钢（含 Mo≥2%，耐温性与抗蠕变性能更优），壁厚 14mm（PN4.0MPa 时爆破压力≥12MPa）；
  测量管总长 3500-4000mm（含法兰总长 3800-4300mm），内壁经电解抛光（粗糙度 Ra≤0.8μm），减少蒸汽冲刷导致的磨损（蒸汽含微量杂质时，磨损速率从 0.1mm / 年降至 0.05mm / 年）；两端配备 dn200 标准法兰（符合 GB/T 9119-2020，PN2.5MPa 法兰外径 325mm，螺栓孔中心圆 280mm，12 个 M24 螺栓），法兰密封面采用凹凸面设计，配合金属缠绕垫片（内层石墨，外层 304 钢带，耐温 450℃），PN4.0MPa 压力下泄漏率≤1×10⁻⁷Pa・m³/s，避免蒸汽泄漏影响每小时流量计量（泄漏率 1% 时，年损失蒸汽超 80t）。
• 流场优化结构：
  进口端设 25° 锥形导流段（长度 200mm，与测量管同材质），配合内置双层多孔整流网（上层孔径 25mm、下层孔径 15mm，开孔率≥90%，总厚度 80mm），引导蒸汽形成充分发展的湍流（雷诺数 Re≥20000，涡街稳定生成的临界值）。未优化时，dn200 管道中心流速是边缘的 2.0 倍，优化后偏差降至 1.2 倍，每小时流量误差从 ±3.0% 降至 ±1.0%，尤其适配 “上游直管段不足” 的场景（距锅炉出口仅 8 倍管径 = 1600mm 时，仍满足精度要求），确保每小时流量计算的流速基础均匀。

（二）抗冲刷涡街发生体：蒸汽涡街生成核心

蒸汽流速高（dn200 管道每小时 5t 流量对应流速约 0.5m/s，100t 流量对应流速约 10m/s），需通过发生体优化强化涡街生成，同时抵御冲刷磨损：

• 形状与尺寸适配：
  采用 “三角柱 + 弧形尾缘” 复合结构，三角柱顶角 60°（比矩形发生体涡街生成效率提升 35%），尾缘半径 8mm（减少蒸汽分离，避免低流量时涡街脱落不规则），高度 160mm（适配 203mm 内径，占流通截面 79%，确保涡街覆盖全截面），长度 200mm。发生体材质与测量管一致（304H/316H），表面喷涂碳化钨涂层（厚度 0.3mm，硬度 HRC≥85），耐蒸汽冲刷寿命≥8 年（无涂层时仅 3-5 年）。
• 固定与防振设计：
  发生体与测量管采用氩弧焊焊接（焊缝高度 6mm），焊后进行 100% 超声波探伤（符合 GB/T 11345-2013），避免蒸汽渗入焊缝；针对蒸汽高速流动导致的振动，发生体两侧加装加强筋（厚度 8mm，材质同发生体），振幅控制在≤0.01mm，避免振动干扰涡街信号，确保每小时流量计量的信号稳定性。

（三）高温传感器与温压补偿模块：蒸汽流量精准计算关键

蒸汽每小时流量需结合温度、压力修正密度（蒸汽密度随温压变化剧烈，如 0.8MPa 饱和蒸汽密度 7.1kg/m³，2.5MPa 时达 26.8kg/m³），传感器与补偿模块是精准计量的核心：

• 高温压电传感器：
  采用 2 组耐高温压电晶体传感器（耐温≤400℃，远超蒸汽最高温度 350℃），对称安装于发生体下游 20mm 处（涡街冲击最强区域），沿管道圆周 180° 分布。传感器尺寸 φ12mm×40mm，内置高灵敏度压电晶片（灵敏度≥15pC/g），可捕捉蒸汽涡街冲击的微小振动（振幅 0.005-0.02μm），生成 mV 级电信号（流速 5m/s 时信号幅值≥200mV），比普通传感器抗温性提升 50%，避免高温导致的信号衰减。
• 实时温压补偿模块：
  内置 PT1000 铂电阻温度传感器（精度 ±0.1℃，耐温 400℃）与扩散硅压力传感器（精度 ±0.2% FS，耐温 350℃），安装于测量管上游 100mm 处，实时采集蒸汽温度 T 与压力 P；模块按 GB/T 17614.1《工业过程测量和控制装置的工作条件 第 1 部分：气候条件》标准，通过 “理想气体状态方程” 或 “蒸汽密度查表法” 计算实时密度 ρ（饱和蒸汽查 GB/T 19229.1 饱和蒸汽性质表，过热蒸汽用公式 ρ=P/(R×T)，R 为蒸汽气体常数 461.5J/(kg・K)），确保每小时质量流量计算误差≤±0.5%。

二、dn200 管道蒸汽每小时流量的计算原理与涡街适配逻辑

涡街流量计通过 “涡街频率 - 流速 - 流量” 的转换关系计算每小时流量，结合蒸汽温压补偿修正密度，解决蒸汽 “体积流量易变、质量流量需精准” 的计量痛点，核心逻辑围绕 “稳定涡街生成 + 实时密度修正” 展开。

（一）每小时流量计算原理

1. 涡街频率与流速关联：
   蒸汽流经涡街发生体时，交替生成卡门涡街，涡街脱落频率 f 与蒸汽流速 v 满足公式：f=St×v/d（St 为斯特劳哈尔数，蒸汽介质 St=0.2-0.22，取 0.21；d 为发生体特征尺寸，此处为三角柱边长 20mm=0.02m）。例如：dn200 管道蒸汽流速 v=5m/s 时，f=0.21×5/0.02=52.5Hz。
2. 体积流量计算：
   结合 dn200 管道实际内径 D=203mm=0.203m，管道截面积 A=π×(D/2)²≈0.0324m²，每小时体积流量 Qᵥ=v×A×3600。代入 v=5m/s，得 Qᵥ=5×0.0324×3600≈583.2m³/h。
3. 质量流量（每小时吨数）计算：
   蒸汽每小时流量通常以质量（吨）计量，需乘以实时密度 ρ，即每小时质量流量 Qₘ=Qᵥ×ρ/1000（单位 t/h）。以 0.8MPa 饱和蒸汽为例（ρ=7.1kg/m³），则 Qₘ=583.2×7.1/1000≈4.14t/h；若压力升至 2.5MPa（ρ=26.8kg/m³），则 Qₘ=583.2×26.8/1000≈15.63t/h，可见温压补偿对每小时流量计量的关键作用。

（二）dn200 蒸汽管道的适配逻辑

1. 大口径蒸汽流场的均匀性保障：
   dn200 管道内径达 203mm，蒸汽流经阀门、弯头后易呈 “抛物面流场”（中心流速是边缘的 2.0 倍），传统 2 传感器设计仅采集局部流速，每小时流量误差超 ±3%。涡街流量计的 “导流段 + 整流网 + 双传感器” 组合，配合模块内置的 “流场加权算法”（按截面不同区域流速权重计算平均流速），即使上游直管段仅 8 倍管径（1600mm），每小时流量误差仍可控制在 ±1.2% 以内，适配工业厂房 “管道布局紧凑、直管段不足” 的场景（如化工车间蒸汽管距反应釜仅 1200mm）。
2. 蒸汽高温高压的结构适配：
   蒸汽温度达 350℃、压力 4.0MPa，传统流量计的塑料部件易软化、金属部件易蠕变。涡街流量计的 304H/316H 测量管、碳化钨涂层发生体、耐高温传感器，可长期耐受该工况，无部件老化导致的计量偏差（如传感器在 350℃下信号漂移≤±0.3%/ 年）；同时，低流阻设计（压损≤0.01MPa）减少蒸汽输送能耗，以 dn200 管道每小时 50t 流量、年运行 8000 小时为例，比孔板流量计（压损 0.05MPa）年节约蒸汽输送电费约 12 万元。
3. 每小时流量波动的动态响应：
   工业蒸汽每小时流量常随生产需求波动（如食品厂杀菌时段流量从 20t/h 升至 80t/h），涡街流量计的高频响应特性（响应时间≤0.1 秒）可实时捕捉波动，配合温压补偿模块的每秒 10 次采样频率，确保波动过程中每小时流量计量误差≤±1.0%，避免传统流量计 “响应滞后导致的计量缺失”（如孔板流量计响应时间 0.5 秒，波动时每小时流量误差超 ±2.5%）。

三、dn200 管道蒸汽每小时流量计量的典型应用与功能特性

（一）核心功能特性

1. 宽量程精准计量：每小时质量流量范围 5-100t/h（对应体积流量 700-14000m³/h），量程比 1:20，测量精度 ±1.0% FS，重复性≤0.2%，符合 JJG 1029-2019《涡街流量计检定规程》1.0 级要求，可用于蒸汽贸易结算；
2. 高温高压耐受：耐温 - 20℃-350℃，耐压 PN1.6-PN4.0MPa，适配饱和 / 过热蒸汽全工况，无高温老化、高压泄漏风险；
3. 实时温压补偿：内置高精度温压传感器，每秒 10 次采样修正蒸汽密度，每小时流量计算误差≤±0.5%，避免密度变化导致的计量偏差；
4. 低耗长寿命：压损≤0.01MPa，年节约蒸汽输送能耗 10%-15%；无机械运动部件，碳化钨涂层抗冲刷，维护周期 5-8 年，维护成本比孔板流量计低 70%；
5. 智能远程监控：支持 RS485 / 以太网 / 4G 通讯（Modbus-RTU 协议），内置 16GB Flash 芯片存储 3 年每小时流量数据，可接入工业 DCS 系统或能源管理平台，实现远程抄表、流量预警（超量程时推送报警），减少现场巡检。

（二）典型应用场景与每小时流量适配方案

应用场景	蒸汽特性	每小时流量需求	推荐配置	核心价值
大型工业供暖主管（dn200）	饱和蒸汽，180-220℃，0.8-1.2MPa，含微量冷凝水	日常 20-30t/h，供暖高峰 40-60t/h	304H 测量管 + 碳化钨发生体 + 双传感器 + RS485 通讯 + IP65	低流阻设计减少供暖泵能耗，年节约电费 8 万元；实时温压补偿修正冷凝水导致的密度变化，每小时流量误差≤±1.0%，确保供暖费用结算公平（避免因冷凝水多计 10% 流量，年减少用户纠纷损失 5 万元）；3 年数据存储满足供暖季流量追溯需求
化工反应釜蒸汽进料管（dn200）	过热蒸汽，280-320℃，2.5-3.0MPa，流量波动大	反应时段 30-80t/h，待机 5-10t/h	316H 测量管 + 碳化钨发生体 + 4G 通讯 + 温压补偿 + 防爆外壳（Ex d IIB T4）	316H 耐过热蒸汽蠕变，防爆外壳适应化工车间易燃易爆环境；高频响应捕捉流量波动（30t/h→80t/h 仅 0.1 秒响应），每小时流量计量精准，确保反应釜温度控制稳定（流量偏差超 ±1% 会导致反应温度波动 ±2℃，影响产品质量）；4G 通讯适配偏远化工园区，实时上传每小时流量至总部平台
食品厂蒸汽杀菌管（dn200）	饱和蒸汽，121-135℃，0.2-0.4MPa，卫生要求高	杀菌时段 15-40t/h，清洗时段 5-10t/h	304H 测量管（内壁抛光）+ 碳化钨发生体 + 以太网通讯 + IP67	304H 内壁抛光无卫生死角，适配食品杀菌的卫生要求；实时温压补偿修正低压蒸汽密度（0.2MPa 时 ρ=1.12kg/m³），每小时流量误差≤±0.8%，确保杀菌时间与蒸汽用量匹配（如 121℃杀菌需每小时 25t 蒸汽，计量偏差超 ±2% 会导致杀菌不彻底）；以太网接入食品 MES 系统，自动记录每批次杀菌每小时流量，满足食品追溯要求

四、dn200 管道蒸汽涡街流量计的维护规范

（一）安装操作规范（蒸汽管道特有要求）

1. 管道预处理与位置选择：

• 安装前用高压蒸汽（0.5MPa）吹扫 dn200 管道，去除焊瘤、铁锈（粒径＞0.2mm 会磨损发生体涂层）；若管道内有冷凝水，需先排水（冷凝水会导致涡街信号紊乱，每小时流量误差超 ±3%）；
• 位置选择需满足上游直管段≥10 倍管径 = 2000mm、下游≥5 倍管径 = 1000mm，避免靠近蒸汽泵（距离≥20 倍管径 = 4000mm，减少振动）、减温减压阀（距离≥15 倍管径 = 3000mm，避免温压骤变）；水平安装确保流量计轴线与管道轴线同轴度偏差≤0.2mm；垂直安装时蒸汽需自上而下流动（避免冷凝水积聚在发生体附近）；
• 法兰连接：放置金属缠绕垫片（304 钢带 + 石墨），用扭矩扳手按 “对角分组” 方式分 3 次拧紧 12 个 M24 螺栓（PN2.5MPa 扭矩 600-650N・m，PN4.0MPa 扭矩 800-850N・m），安装后通入蒸汽保压 24 小时，用肥皂水涂抹法兰接口，无气泡则密封合格；
• 保温措施：测量管外侧包裹耐高温保温棉（厚度 50mm，耐温 400℃），避免蒸汽温度损失导致冷凝（冷凝会使每小时流量计量偏小，偏差超 ±2%）。

2. 参数设置与校准：

• 输入基础参数：管道内径 203mm、蒸汽类型（饱和 / 过热）、每小时流量量程 5-100t/h、温压补偿范围（温度 0-400℃，压力 0-4.0MPa）、通讯协议；
• 零点校准：关闭蒸汽阀门，管道内无蒸汽流动时执行 “零点校准”（持续 10 分钟，确保涡街频率为 0Hz±0.1Hz），若有漂移（频率＞0.5Hz），检查传感器是否受振动干扰（加装减震支架）；
• 精度校准：由 CMA 资质机构用标准蒸汽流量装置（适配 dn200，精度 ±0.1%）在 20、50、80t/h 三个每小时流量点校准，误差超 ±1.0% 时调整仪表常数 K（范围 0.05-0.2t/(h・Hz)），校准报告有效期 1 年（贸易结算场景需每年复校）。

（二）维护要点

1. 日常维护（每月 1 次）：

• 外观与保温检查：检查流量计外壳与法兰接口有无蒸汽泄漏（用手触摸无明显温度异常）；查看保温棉是否破损（破损时及时修补，避免冷凝）；清洁传感器探头（用压缩空气 0.2MPa 吹扫，去除蒸汽杂质堆积）；
• 数据核对：对比本地显示每小时流量与远程平台数据（偏差≤±1%）；检查温压补偿值（与现场压力表 / 温度计对比，偏差超 ±0.5℃/±0.02MPa 时重新校准）；查看每小时流量历史曲线（无异常跳变，如突然从 50t/h 降至 0t/h）；
• 通讯与报警测试：测试 RS485/4G 通讯是否正常（数据传输成功率≥99.9%）；模拟每小时流量超量程（如升至 110t/h），检查是否触发声光报警与远程推送（响应时间≤2 秒）。

2. 定期维护（每年 1 次）：

• 精度复校与部件检查：由 CMA 机构重新校准每小时流量精度，确保符合 1.0 级要求；拆卸传感器，检查压电晶片是否老化（输出信号幅值低于 100mV 时更换）；检查发生体碳化钨涂层（厚度＜0.1mm 时补涂）；
• 温压传感器维护：校准温度 / 压力传感器（用标准恒温槽 / 压力源，误差超 ±0.2℃/±0.3% FS 时更换）；清洁传感器接口，去除蒸汽杂质导致的接触不良；
• 数据与防腐维护：备份 3 年每小时流量数据（导出至本地硬盘），格式化 Flash 芯片；检查测量管外壁防腐涂层（304H/316H 外壁喷涂防锈漆，破损时补涂）；法兰密封垫片老化时更换（使用超 3 年）。

3. 故障排查：

• 每小时流量误差大：温压传感器故障（更换后重新补偿）、发生体涂层磨损（补涂碳化钨）、管道内径参数错误（应为 203mm，误设为 200mm 会导致误差超 ±3%）；
• 信号弱 / 无信号：传感器线缆断线（用万用表测通断）、蒸汽含大量冷凝水（排水并检查保温）、励磁线圈故障（过热蒸汽场景需检查线圈绝缘）；
• 通讯中断：RS485 线接反（调换 A/B 线）、4G 信号弱（调整天线位置）、IP 地址冲突（重新设置）；
• 泄漏：法兰垫片老化（更换金属缠绕垫片）、螺栓扭矩不足（按标准扭矩重新拧紧）。

五、总结

dn200 管道蒸汽每小时流量计量的核心需求是 “精准、耐温、抗波动”，涡街流量计通过高温适配结构、实时温压补偿、低流阻设计，精准解决了传统流量计的 “压损大、冷凝影响、响应滞后” 痛点，其 ±1.0% 的每小时流量精度、5-8 年的维护周期、智能远程监控能力，使其成为工业蒸汽系统的理想计量设备 —— 既保障蒸汽贸易结算的公平性，又通过低能耗与长寿命降低企业运营成本。
在选型与使用中，需紧扣 “蒸汽类型定材质（饱和选 304H、过热选 316H）、工况压力定壁厚（PN2.5MPa 选 10mm、PN4.0MPa 选 14mm）、管理需求定通讯（本地监控选 RS485、远程管理选 4G）” 的原则，结合 dn200 管道的每小时流量波动特性，通过规范安装与针对性维护，充分发挥其 “精准计量 - 节能低耗 - 智能运维” 的一体化价值。
未来，随着工业能源管理的精细化发展，该设备将进一步整合 AI 流量预测（基于历史每小时流量数据优化蒸汽调度）、数字孪生（构建 dn200 蒸汽管道流场模型，提前预警堵塞 / 泄漏）功能，同时提升耐温上限（适配 400℃以上超临界蒸汽），持续为 dn200 管道蒸汽每小时流量计量提供更智能、更可靠的技术支撑，助力工业企业实现蒸汽能源的高效利用与精准管控。
