电磁流量计 dn300

时间：2025-08-25　　发布者： 杭州米科传感技术有限公司

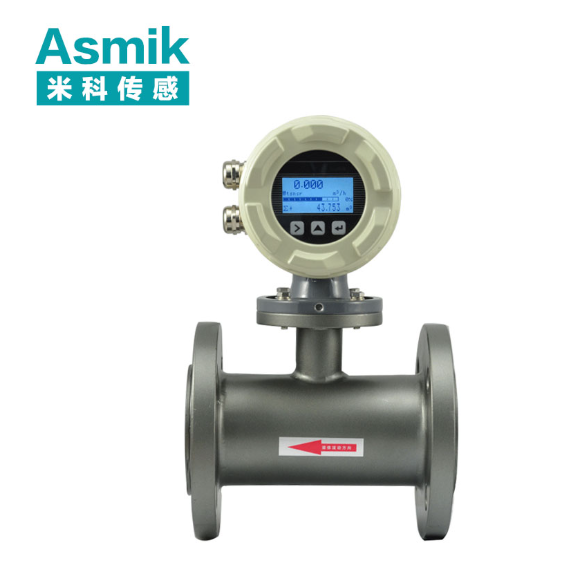

电磁流量计 dn300 作为中大型流量流体测量的核心设备，广泛应用于市政主干管网给排水、工业循环水系统（如电厂、化工厂）、水利工程输水管道、大型污水处理厂工艺段等场景。其适配 dn300 管道（内径通常为 300mm，需根据管道材质壁厚（如钢管壁厚 10-12mm，实际内径约 280-276mm）修正）的特性，可覆盖每小时 127-2543m³ 的流量范围，既满足中大型流量的精准监测需求，又凭借无节流件设计避免了大流量输送中的压力损失。下文将从测量原理与适配性、精度影响因素、规范安装要求及维护校准策略四方面，系统解析电磁流量计 dn300 的技术要点与实际应用逻辑，为场景化使用提供科学参考。



一、电磁流量计 dn300 的测量原理与核心适配性

电磁流量计 dn300 的测量核心遵循法拉第电磁感应定律：当导电流体在磁场中切割磁感线时，流体两端会产生与流速正相关的感应电动势。在实际运行中，其传感器由环形励磁线圈（通常采用多组绕制结构，确保磁场均匀）与一对对称安装的电极组成，励磁线圈通以低频交变电流（一般为 0.1-5Hz，避免流体极化），在 dn300 管道内部形成垂直于流体流向的均匀磁场（磁场强度 B 与励磁电流呈线性关联）。
当流体以平均流速 v 流经 dn300 管道时，会切割磁感线，管道内壁两侧的电极会捕捉到感应电动势信号，该信号大小满足公式 E=k・B・D・v（E 为感应电动势，k 为仪表常数，由传感器结构尺寸、电极间距决定；D 为 dn300 管道实际内径；v 为流体平均流速）。转换器会对电极收集的微弱电动势信号（多为几毫伏至几十毫伏）进行放大、滤波、温度补偿及线性化处理，再结合 dn300 管道的横截面积（A=π・(D/2)²，按内径 300mm 计算，A≈0.07065㎡），通过流量公式 Q=v・A 换算为每小时体积流量（单位为 m³/h）。
按电磁流量计最佳流速区间 0.5-10m/s 计算，电磁流量计 dn300 对应的每小时流量范围约为 127.17-2543.4m³/h，恰好适配中大型流量场景需求。其核心适配性体现在三方面：一是无压力损失优势，相较于传统节流式流量计（如孔板流量计）在 dn300 管道中产生的 0.15-0.3MPa 压力损失，电磁流量计无需内置节流件，每年可节省大量因压力损失产生的能耗（如泵组额外做功）；二是宽流体适配性，只要流体导电率≥5μS/cm，无论流体含悬浮物（如河水含泥沙）、弱腐蚀性成分（如工业循环水含缓蚀剂），还是粘度变化（如冷却水温升导致的粘度下降），均能稳定测量；三是安装空间适配，其传感器长度通常为 400-600mm，仅需紧凑的管道段即可安装，契合市政管网、工业厂区等现场管道布局的空间限制。

二、影响电磁流量计 dn300 测量精度的关键因素

（一）流体导电率

电磁流量计 dn300 仅适用于导电流体，若流体导电率低于 5μS/cm（如高纯度电子级水、矿物油、无水乙醇），电极无法捕捉有效感应电动势，会出现 “流量显示归零”“数值无规律跳变” 或 “测量值远低于实际值” 等问题。例如，在测量纯度≥99.99% 的去离子水（导电率≤0.05μS/cm）时，流量计误差会超过 30%，此时需更换超声流量计或差压式流量计（需适配大管径），而非强行使用电磁流量计。

（二）流体流速范围

电磁流量计 dn300 的最佳流速区间为 0.5-10m/s，若流速低于 0.5m/s（对应每小时流量＜127.17m³/h），流体切割磁感线的动能较弱，信号信噪比低，易受外界电磁干扰（如周边高压输电线路、大型水泵机组、变频器产生的磁场）影响，测量误差会从常规的 ±0.5% 升至 ±3% 以上；若流速超过 10m/s（对应每小时流量＞2543.4m³/h），高速流体对管道内衬的冲刷强度急剧增加 —— 如橡胶内衬在 12m/s 流速下，使用寿命会从 8 年缩短至 3 年，同时湍流导致流速分布不均，测量值比实际值偏高 4%-7%。

（三）管道内流态

理想流态下，dn300 管道内流体应呈轴对称均匀流，若上游存在 90° 弯头、三通、闸阀、离心泵等扰动源，会破坏流态形成漩涡、偏流或二次流。由于 dn300 管径较大，流态恢复所需距离更长：例如，上游 10 倍管径（3000mm）内有 90° 弯头，流体流速会偏向管道一侧，导致测量值偏差 6%-9%；若上游有离心泵（出口流速波动大），会产生强烈湍流，偏差可能超过 15%。此时需通过延长直管段或安装大口径流态调整器（如多叶片导流板）改善流态，否则精度难以保障。

（四）流体温度与压力

流体温度直接影响电磁流量计 dn300 的内衬性能与电极稳定性：橡胶内衬（如丁腈橡胶、氯丁橡胶）耐温上限为 80℃，超过该温度会软化变形，导致电极与流体接触面积变化，信号传输衰减；聚四氟乙烯内衬耐温范围为 - 20℃-180℃，但温度骤变（如温差＞60℃/h）会产生热应力，导致内衬开裂；陶瓷内衬（氧化铝材质）虽耐温达 200℃，但低温下（＜-30℃）易脆化，且受冲击后易破损。
流体压力则影响管道形变：dn300 管道多为碳钢或不锈钢材质，若实际工作压力超过设计压力 10%（如设计压力 1.6MPa，实际压力 1.76MPa），管道内径会因弹性形变增大 1.5%-2%，而流量与内径平方成正比，会导致测量值比实际值偏高 3%-4%；若压力过低（＜0.1MPa），流体中溶解的气体会析出形成气泡（尤其是市政污水、河水等含气量较高的流体），气泡切割磁感线产生虚假信号，使流量测量值波动幅度超过 5%，严重时触发仪表 “故障报警”。

（五）管道内杂质与结垢

dn300 管道输送的大流量流体（如市政雨水、工业废水、河道水）常含有大量固体杂质（如泥沙、碎石、金属碎屑）或易结垢物质（如碳酸钙、硫酸钙、氧化铁）：杂质高速冲刷电极表面，会导致电极磨损、腐蚀（如不锈钢电极表面出现凹坑、哈氏合金电极出现点蚀），使信号强度下降 25%-35%；结垢物质附着在电极与内衬表面，若结垢层厚度超过 2mm，会隔绝电极与流体的直接接触，导致感应电动势无法有效收集，测量值比实际值偏低 10%-15%，甚至出现 “断流误报”。

三、电磁流量计 dn300 的规范安装要求

（一）安装位置选择

水平安装时，dn300 管道需保持水平（坡度≤0.05%），避免因管道倾斜导致流态不均。传感器应避开管道最高点（防止气泡积聚形成 “气塞”，影响信号采集）与最低点（防止杂质沉淀堆积，覆盖电极或磨损内衬），电极宜水平安装（与水平方向夹角 0°-30°），减少沉淀覆盖或气泡附着的概率。
垂直安装时，流体需从下往上流动，利用重力作用促进气泡排出和杂质下沉；若流体从上往下流动，会因重力导致流速分布不均（管道上部流速快、下部流速慢），且气泡易在传感器顶部滞留，使测量精度下降 5%-8%。此外，安装位置需远离强电磁干扰源（如高压配电柜、变电站、大型电机），若无法避开，需保持至少 5m 的安全距离，并在传感器外部加装金属屏蔽罩（材质为冷轧钢板，厚度≥2mm）；避免安装在振动剧烈的区域（如泵出口附近），若振动加速度＞5m/s²，需安装减震支架（采用弹簧减震结构），防止传感器内部线圈与电极松动，影响磁场稳定性。

（二）直管段预留要求

由于 dn300 管径较大，流态受扰动后恢复难度高，需严格预留直管段：若上游无任何扰动管件（如长直管道），上游直管段长度≥10 倍管径（3000mm），下游≥5 倍管径（1500mm）；若上游有 90° 弯头、三通，上游直管段≥20 倍管径（6000mm），下游≥10 倍管径（3000mm）；若上游有离心泵、闸阀（开度＜70%），上游直管段需≥30 倍管径（9000mm），下游仍≥10 倍管径。
若现场空间有限无法满足直管段要求，需安装适配 dn300 管道的流态调整器（如蜂窝式整流器、多叶片导流板），调整器需与管道内径完全匹配（误差≤1mm），安装后需通过便携式流速仪检测管道内流速分布均匀性，确保流速偏差≤5%，方可投入使用。

（三）接地与接线规范

电磁流量计 dn300 需采用独立接地系统，接地电阻≤5Ω（优于中小管径流量计的 10Ω 要求），接地极需选用截面积≥50mm² 的铜棒（长度≥2.5m），埋深≥1.5m（地下水位较高区域需埋深≥2m），且与其他设备接地极间距≥10m，避免共用接地导致漏电流干扰。
若 dn300 管道为非金属材质（如玻璃钢管、玻璃钢夹砂管），需在传感器上下游各安装一个不锈钢接地环（厚度≥10mm，宽度≥50mm），接地环与管道内壁紧密贴合（缝隙≤0.5mm），通过截面积≥16mm² 的铜导线与接地极连接，形成流体导电回路；若未安装接地环，流体静电无法释放，会干扰感应电动势信号，导致测量值偏差 8%-10%。
信号电缆（连接传感器与转换器）需使用双层屏蔽双绞线（屏蔽层材质为铜网，屏蔽率≥90%），屏蔽层单端在转换器端接地，避免双端接地产生环流干扰。信号电缆与动力电缆（如 380V 水泵电源线、高压电缆）的敷设间距需≥500mm，禁止平行敷设；若交叉敷设，需垂直交叉（夹角 90°），并在交叉处加装金属隔板（材质为铝板，厚度≥1mm），防止电磁耦合干扰信号传输。

（四）管道与传感器匹配要求

传感器的公称直径需与 dn300 管道一致，若管道实际内径因壁厚差异与传感器公称直径偏差超过 1%（如传感器公称内径 300mm，管道实际内径 297mm），需在转换器中手动修正内径参数，否则会导致流量测量误差（内径偏差 1%，流量误差约 2%）。
安装传感器前，需彻底清洗 dn300 管道：采用高压水枪（压力≥5MPa）冲洗管道内壁，去除焊渣、铁锈、碎石等杂质；若管道内有油污，需用中性清洗剂（如洗洁精溶液）浸泡 24 小时后冲洗，避免杂质卡滞传感器或磨损内衬。若输送的流体含有磁性物质（如钢铁厂循环水中的铁粉、矿山废水的磁选颗粒），需在传感器上游安装大口径磁性过滤器（过滤精度≤1mm），防止磁性物质吸附在励磁线圈表面，导致磁场强度下降（磁场强度偏差 5%，流量测量误差约 5%）。

四、电磁流量计 dn300 的日常维护与校准

（一）日常维护要点

1. 电极与内衬检查：每月通过转换器的 “电极阻抗检测” 功能查看电极状态，若显示 “阻抗超标”，需关闭管道阀门（dn300 管道需配备大口径蝶阀或闸阀，便于断流），采用工业内窥镜（长度≥8m，分辨率≥1080P）检查电极表面是否结垢、腐蚀。对于碳酸钙结垢，可用软毛刷蘸 10% 稀盐酸（避免腐蚀内衬）通过内窥镜远程擦拭；对于金属氧化物腐蚀（如氧化铁附着），需拆卸传感器更换电极（电极材质需与流体兼容：304 不锈钢适配中性流体，316L 不锈钢适配弱腐蚀流体，哈氏合金 C276 适配强腐蚀流体）。每季度检查内衬是否有破损、鼓包，若发现内衬开裂（尤其是陶瓷内衬），需及时更换，防止流体渗漏腐蚀传感器壳体。
2. 励磁线圈检测：每季度用万用表测量励磁线圈的直流电阻，正常范围为 100-500Ω（具体参考设备技术手册），若电阻值偏离标准值 15% 以上，说明线圈存在老化、断线或短路故障，需联系专业人员维修或更换线圈（dn300 传感器线圈功率较大，更换需使用专用吊装设备，如小型吊车），避免磁场强度不稳定导致测量精度下降。
3. 转换器与数据监控：每日检查转换器显示屏是否正常显示（有无乱码、黑屏、数值跳变），实时监控流量、温度、压力等参数，若流量突然跳变（偏差超过 10%），需排查是否存在管道泄漏、阀门误操作或电磁干扰；若温度、压力超出设备允许范围，需调整工艺参数（如开启冷却系统、稳定泵出口压力）。每季度清洁转换器外壳，去除灰尘、油污，防止灰尘堆积影响散热（转换器工作温度需控制在 - 10℃-50℃），若转换器内置风扇，需每月清理风扇滤网，避免风扇堵塞导致过热。
4. 管道杂质清理：每半年检查传感器上游过滤器是否堵塞（通过过滤器前后压力差判断，压差超过 0.05MPa 需清理）；若输送的流体含大量泥沙（如河道水、矿山废水），需每月开启管道排污阀（位于传感器下游最低点），排出沉积杂质，避免杂质堆积破坏流态（杂质堆积厚度超过 5mm，会导致流速分布偏差超过 8%）。

（二）校准要求与方法

1. 校准周期：一般工业场景（如工业循环水测量）中，电磁流量计 dn300 每 2-3 年校准 1 次；用于贸易结算（如自来水公司主干管计量、污水处理费核算）或关键工艺控制（如化工原料输送）的流量计，需每 1-2 年校准 1 次；若输送的流体腐蚀性强、杂质多（如造纸废水、冶金废水），需缩短校准周期至 6-12 个月。
2. 在线校准方法：采用 “并联比对法”，在 dn300 管道上并联一台经计量检定合格的标准电磁流量计（公称直径 300mm，精度等级≥0.2 级），同时测量同一流体的流量，连续运行 30 分钟，记录至少 20 组数据。若两者测量值偏差≤±0.5%（符合仪表精度等级），则判定为合格；若偏差超过允许范围，需在转换器中调整 “仪表常数 k” 或 “管道内径 D” 参数，直至偏差符合要求。在线校准需确保流体流态稳定（流速波动≤5%）、温度压力恒定（温度波动≤2℃/h，压力波动≤0.02MPa/h），且校准期间禁止调整管道阀门开度。
3. 离线校准方法：若在线校准无法实施（如管道无法断流），需将传感器拆卸（需使用大型吊装设备，如汽车吊），送至具备国家级计量资质的机构，采用大口径标准体积管或静态质量法装置进行校准。校准过程中，需模拟实际工作条件（如流体温度、压力、导电率），检测传感器的精度、重复性和线性度。校准合格后，机构需出具校准证书，校准数据需纳入设备档案；若校准不合格，需对传感器进行维修（如调整电极位置、更换励磁线圈），维修后需重新校准。
4. 校准记录管理：每次校准需详细记录校准日期、校准人员、标准设备编号、校准环境（温度、湿度、压力）、校准数据（实际流量、测量值、偏差）及调整措施，建立完整的校准档案，确保校准过程可追溯，满足计量监督与工业质量管控要求。

综上，电磁流量计 dn300 作为中大型流量测量的关键设备，其精准应用需以原理认知为基础，结合实际工况控制精度影响因素，通过规范安装与科学维护，充分发挥无压损、高稳定的优势。无论是市政领域的水资源调度、工业领域的生产工艺优化，还是水利工程的输水监测，电磁流量计 dn300 的稳定运行都为中大型流量流体输送系统的高效、节能、安全提供了关键数据支撑，是现代流体测量领域的重要技术装备。
