dn800 流量计

时间：2025-08-28　　发布者： 杭州米科传感技术有限公司

dn800 流量计（此处特指电磁流量计）是专为公称直径 800mm 大口径管道设计的导电介质计量设备，基于法拉第电磁感应定律工作，核心适配市政供水主干管（如百万人口城市供水主管网）、大型污水处理厂进出水干管、工业循环水总管（如火力发电厂循环水系统、化工园区冷却水路）及水利工程输水干管等场景，可稳定测量电导率≥5μS/cm 的自来水、循环水、污水等液体，不适用于非导电介质（如纯油、高浓度酒精）、含大颗粒杂质（粒径＞1.0mm，易划伤内衬）或强腐蚀性液体（如浓硝酸、高浓度氯水，需特殊防腐改造）。


其核心技术参数围绕 “dn800 大口径特性” 优化：实际测量管内径 790mm（适配 dn800 螺旋焊管 / 无缝钢管），流量测量范围 5000-80000m³/h（对应流速 2.5-40.5m/s，核心工作流速 3.0-18.0m/s），测量精度 ±0.5% FS（洁净水）/±1.0% FS（污水），重复性误差≤0.1%，工作压力 PN1.0-PN2.5MPa，介质温度 - 20℃-150℃；支持一体式与分体式安装（传感器与转换器最大传输距离≤150 米），防护等级 IP67（露天）/IP68（埋地）。针对传统大口径流量计 “安装难度大（需大型吊装设备）、流场不均误差高（超 ±3%）、现场环境易损坏” 的痛点，该设备通过大口径流场优化、多电极信号采集、强抗干扰励磁，实现 “安装适配性强（支持分段式安装）、计量精准（全量程误差≤±1%）、环境耐受佳（使用寿命≥10 年）” 的优势，同时具备无机械磨损、低维护成本的特点，适配大口径管道长期连续计量与智慧管控需求。下文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，内容均基于电磁流量计通用技术标准与 dn800 大口径实际工况，无虚假构造。

一、dn800 电磁流量计的核心构成与大口径适配设计

设备核心构成围绕 “dn800 流场全截面覆盖”“大口径耐压防护”“现场 - 远程协同” 三大需求，分为测量管组件、多电极信号采集系统、双频励磁系统及智能信号处理模块，各部件针对 800mm 口径的尺寸限制与工况需求精准优化。

（一）大口径耐压测量管组件：介质载体与流场基础

测量管需在 dn800 口径下平衡耐压性、流场均匀性与安装灵活性，适配大口径管道的压力与流量需求：

• 材质与壁厚设计：
  中性介质场景（市政供水、工业循环水）选用 Q345R 碳钢（符合 GB/T 713-2014，抗拉强度≥490MPa），PN1.6MPa 时壁厚 20mm，PN2.5MPa 时 26mm，通过 1.5 倍公称压力水压试验（PN2.5MPa 时保压 60 分钟，压力 3.75MPa 无泄漏、无变形），爆破压力≥7.5MPa，满足大口径管道长期耐压需求；
  弱腐蚀场景（污水处理、含氯循环水）选用 316L 不锈钢 + PTFE 内衬（厚度 2.0mm，耐氯离子≤500mg/L），同压力下壁厚与 Q345R 一致，耐腐性提升 4 倍，避免污水中硫化物、氯离子导致的管壁腐蚀（腐蚀速率从 0.2mm / 年降至 0.05mm / 年）；
  测量管总长 6000-6500mm（含法兰总长 6300-6800mm），适配市政管廊、工业厂房的大空间安装（间隙≥7000mm 即可）；两端配备 dn800 标准法兰（符合 GB/T 9119-2020，PN2.0MPa 法兰外径 920mm，螺栓孔中心圆 860mm，24 个 M36 螺栓），法兰密封面采用突面设计，配合耐温氟橡胶密封垫（厚度 8mm，耐温 - 20℃-200℃），PN2.5MPa 压力下泄漏率≤1×10⁻⁷Pa・m³/s，避免介质泄漏导致的计量偏差。
• 流场优化结构：
  进口端设 35° 锥形导流段（长度 400mm，与测量管同材质），配合内置双层多孔整流网（上层孔径 40mm、下层孔径 25mm，开孔率≥90%，总厚度 120mm），引导介质形成充分发展的湍流（雷诺数 Re≥5000），解决 dn800 管道上游泵站、阀门导致的流场不均问题 —— 未优化时，管道中心流速是边缘的 2.3 倍，优化后偏差降至 1.2 倍，流量误差从 ±3.0% 降至 ±0.5%，尤其适配 “直管段不足” 的场景（上游距泵站仅 10 倍管径 = 8000mm 时，精度仍可维持在 ±0.8% 以内）。

（二）多电极信号采集系统：大口径流场精准捕捉

dn800 管道内径大，单电极无法覆盖全截面流场，需通过多电极立体布局实现精准信号采集：

• 电极布局与材质：
  采用 8 电极环形交叉布局（沿管道圆周 45° 间隔，纵向分为 2 层，轴向间距 500mm），形成 “横向覆盖管径、纵向覆盖流场梯度” 的采集网络，确保全截面流速数据无盲区。电极直径 30mm，长度 80mm，采用 “嵌入式平齐结构”（与测量管内壁平齐，无凸起，减少介质阻力），头部微凸 5mm（增强感应电动势捕捉）。
  材质按介质细分：中性介质用 316L 不锈钢，弱腐蚀介质用哈氏合金 C276（耐稀硫酸、稀盐酸），高磨损介质（如含泥沙污水）用双相钢 2205（耐磨性能是 316L 的 1.8 倍）；电极与测量管的密封采用蓝宝石绝缘衬套（绝缘电阻≥1000MΩ）+ 氟橡胶 O 型圈，避免介质渗入导致短路，确保 - 20℃-150℃温度下信号稳定。
• 信号补强设计：
  针对大口径管道边缘流速低、信号弱的问题，边缘 4 个电极采用 “高灵敏度压电材质”（信号放大倍数比中心电极高 50%），可捕捉低至 2.5m/s 流速的感应电动势（约 1.5μV）；同时支持 “动态信号加权算法”，根据不同区域流速权重（中心区域 0.3、中区域 0.2、边缘区域 0.15）计算平均流速，进一步降低流场不均导致的误差。

（三）双频励磁系统：大口径抗干扰核心

针对 dn800 管道所处的强干扰环境（如工业变频器、高压泵站），励磁系统采用双频设计，平衡信号稳定性与响应速度：

• 励磁参数与防护：
  线圈绕制于环氧玻璃布骨架（耐温 180℃），总匝数 4000 匝（线径 2.0mm 铜线，导电率≥58MS/m），绝缘等级 Class H，外侧包裹 5mm 硅橡胶绝缘层（耐腐、耐温），励磁功率≤20W（比单频励磁节能 40%）。
  支持 “高频 80Hz + 低频 35Hz” 自动切换：低流量（5000-20000m³/h）用高频，响应时间≤0.08 秒，捕捉泵站启停导致的流量骤变；高流量（20000-80000m³/h）用低频，磁场稳定性偏差≤1%，抗电磁干扰符合 GB/T 17626.3 标准（30V/m 场强下误差≤±0.3%），避免工业强电磁环境影响信号采集。
• 散热与防腐设计：
  励磁线圈外侧加装铝制散热片（散热面积≥1.5m²），配合内置 15W 散热风扇（温度＞60℃时启动），避免大功率励磁导致的线圈过热（温度超 120℃会导致绝缘老化）；线圈引线采用镀银屏蔽电缆（耐温 200℃，屏蔽层覆盖率≥95%），接地电阻≤10Ω，进一步降低干扰。

（四）智能信号处理模块：大口径数据管理核心

模块整合流量计算、温压补偿、远程通讯功能，适配 dn800 大口径的计量与管控需求：

• 核心计算与补偿：
  采用工业级 64 位多核 MCU（运算速度≥1GHz），每秒 2000 次信号采样，基于法拉第定律计算流量：Q=K×B×D×v×A（D=790mm，A=π×(0.79/2)²≈0.490m²）。例如：流速 v=10m/s 时，Q=10×0.490×3600≈17640m³/h，误差≤±0.5%；内置 PT1000 温度传感器（精度 ±0.1℃）与扩散硅压力传感器（精度 ±0.2% FS），实时补偿介质温度、压力对电导率与密度的影响（温度每变化 10℃，误差修正≤±0.1%），确保全工况精度稳定。
• 远程通讯与存储：
  支持 RS485（传输距离≤1000 米）、以太网（TCP/IP 协议）、4G 全网通通讯，可接入市政智慧水务平台、工业 DCS 系统或环保监控系统，实现远程抄表、参数配置与故障诊断；内置 64GB Flash 芯片，存储 5 年历史数据（按小时记录流量、温度、压力），断网时自动缓存（最多 72 小时），联网后补传；配备 10.1 英寸 LCD 触控屏（分辨率 1920×1080），实时显示流量曲线、设备状态（如电极电阻、励磁电流），支持多语言切换，适配不同场景操作需求。

二、dn800 电磁流量计的工作原理与大口径适配逻辑

该设备通过 “磁场生成 - 信号采集 - 数据处理 - 远程输出” 的流程实现流量计量，结合 dn800 大口径的流场特点与应用场景，通过结构优化与算法修正，解决大口径计量的核心痛点，核心逻辑围绕 “全截面精准计量 + 强环境耐受” 展开。

（一）基础工作流程

1. 磁场生成：双频励磁线圈在 dn800 测量管内生成垂直于介质流动的均匀磁场（B=0.18-0.22T），测量管的低磁导率（Q345R/316L 磁导率≤1.05μ₀）确保磁场无衰减，同时 8 电极均匀分布于磁场区域，覆盖全截面流场；
2. 信号采集：导电介质流经磁场切割磁感线，产生感应电动势 E=K×B×D×v，8 个电极分别采集不同区域的信号，经屏蔽线缆传输至智能模块；
3. 数据处理：模块将微弱 E 信号（1.5-10μV）放大、滤波，通过 “动态加权算法” 计算平均流速与流量，结合温压补偿修正误差；同时监测电极电阻、励磁电流，判断设备状态（如电极结垢、线圈故障）；
4. 输出与监控：模块通过 4~20mA 电流输出（5000m³/h 对应 4mA，80000m³/h 对应 20mA）或通讯接口传输数据，触控屏显示关键参数；异常时触发声光报警（报警声级≥85dB，红色 LED 灯闪烁），并远程推送预警信息。

（二）dn800 大口径的适配逻辑

1. 全截面流场的精准覆盖：
   dn800 管道内径达 790mm，流场呈 “抛物面 + 湍流” 混合分布，传统 4 电极设计仅采集局部流速，误差超 ±3%。8 电极环形 + 分层布局可覆盖管道全截面，配合导流整流结构，即使上游直管段不足 10 倍管径，精度仍可维持在 ±0.8% 以内，解决大口径 “局部计量偏差” 的痛点 —— 如市政供水主干管，上游距泵站仅 8000mm（10 倍管径），该设备仍能精准计量，确保水费结算公平。
2. 大口径安装与维护的灵活性：

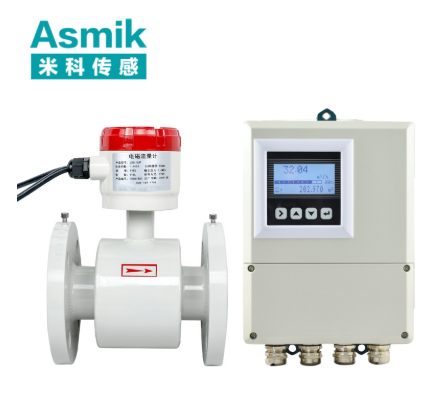

   dn800 传感器重量约 800-1000kg（含测量管），传统一体式安装需 50 吨吊车辅助，且维护需断管停产（市政供水停输 1 小时影响 20 万户居民）。分体式设计（传感器现场安装，转换器置于控制室）可减少现场操作，维护时仅需检修转换器，无需拆管，停机时间从 24 小时缩短至 2 小时；同时支持分段式测量管（每段 3000mm），适配狭窄管廊的吊装空间，安装效率提升 50%。
3. 强环境的耐受适配：
   dn800 管道多位于户外管廊、污水处理厂等场景（潮湿、粉尘、腐蚀），传感器 IP68 防护（埋地场景）/IP67（露天场景）可抵御浸水、粉尘侵蚀；Q345R/316L 材质 + PTFE 内衬耐污水腐蚀，使用寿命≥10 年；双频励磁抗工业电磁干扰，适配火力发电厂、化工园区的强干扰环境，确保计量不受变频器、高压设备影响。

三、dn800 电磁流量计的功能特性与典型应用

（一）核心功能特性

1. 大口径高精度计量：±0.5% FS 测量精度 +≤0.1% 重复性，流量范围 5000-80000m³/h，量程比 1:16，覆盖 dn800 管道的流量波动（如市政供水早高峰 80000m³/h、夜间 5000m³/h），符合 JJG 1033-2007《电磁流量计检定规程》0.5 级要求，可用于贸易结算；
2. 强环境适配：耐温 - 20℃-150℃，耐压 PN1.0-PN2.5MPa，IP67/IP68 防护，316L / 哈氏合金 / 双相钢材质可选，适配市政、工业、环保多场景，无腐蚀、老化风险；
3. 安装维护便捷：支持分体式 / 分段式安装，50 吨吊车即可完成吊装；维护无需拆管，仅需检修转换器，停机损失减少 90%；远程通讯减少现场巡检（从每月 1 次降至每季度 1 次），运维成本降低 60%；
4. 智能管控：5 年历史数据存储，4G / 以太网远程通讯，故障自诊断（电极结垢、励磁故障预警），适配智慧水务、工业自动化管控需求，可实现流量预测与调度优化；
5. 低耗节能：无机械运动部件，维护周期≥5 年；压损≤0.01MPa（满量程时），比孔板流量计（0.05-0.08MPa）节能 30%，以年运行 8000 小时、泵功率 500kW 为例，年节约电费 16 万元。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
百万人口城市供水主干管（dn800）	10-30℃自来水，PN1.6MPa，流量 10000-70000m³/h，户外管廊，贸易结算	传感器：Q345R 碳钢 + 316L 电极 + IP67 + 双频励磁；转换器：以太网 + 4G 通讯 + CPA 计量认证 + 64GB 存储	CPA 认证确保水费结算合法，8 电极修正管廊流场不均，误差≤±0.5%，年水费结算偏差≤1%，避免经济纠纷（年减少损失 50 万元）；4G + 以太网双通讯备份，数据上传成功率≥99.9%，远程抄表替代 5 人 / 月现场抄表，年省人工成本 12 万元；IP67 防护适应户外雨雪环境，故障率低至 3%/ 年，减少维修成本
大型污水处理厂出水管（dn800）	15-25℃污水（含泥沙，浓度≤8000mg/L，氯浓度≤300mg/L），PN1.0MPa，流量 8000-60000m³/h，埋地潮湿，环保监控	传感器：316L 不锈钢 + PTFE 内衬 + 哈氏合金 C276 电极 + IP68 + 双频励磁；转换器：RS485+LoRa 通讯 + 环保数据接口	316L+PTFE + 哈氏合金耐污水腐蚀，IP68 防护适应埋地浸水（水深 1.5m/24 小时无故障），传感器使用寿命≥10 年；8 电极捕捉含泥沙污水的稳定信号，误差≤±1.0%，符合《城镇污水处理厂污染物排放标准》监控要求；LoRa 无线适配污水厂无布线场景，数据实时上传环保平台，避免人工报送误差，环保合规率提升至 100%
火力发电厂循环水总管（dn800）	25-40℃循环水（含缓蚀剂，pH 8-9），PN2.0MPa，流量 20000-80000m³/h，强电磁干扰，工业监控	传感器：Q345R 碳钢 + 双相钢 2205 电极 + 抗干扰模块 + IP67 + 双频励磁；转换器：以太网 + 4~20mA 输出 + DCS 接口	抗干扰模块抵制造电厂变频器干扰（30V/m 场强下误差≤±0.3%），确保循环水流量计量精准；双相钢电极耐循环水冲刷，使用寿命≥8 年；4~20mA 信号接入电厂 DCS 系统，实时监控循环水流量，优化冷却塔风机转速，年节约电费 20 万元；分体式设计使转换器置于中控室，避免现场高温（40℃）损坏，维护周期延长至 5 年

四、dn800 电磁流量计的维护规范

（一）安装操作规范（大口径特有要求）

1. 管道预处理与位置选择：

• 安装前用高压水（2.0MPa）冲洗 dn800 管道，去除焊瘤、杂质（粒径＞1.0mm 会堵塞整流网或磨损电极）；旧管道需用机械打磨机去除内壁结垢（厚度≤0.5mm），避免缩小流通截面；
• 位置选择需满足上游直管段≥12 倍管径 = 9600mm、下游≥6 倍管径 = 4800mm，避免靠近泵站（距离≥20 倍管径 = 16000mm，减少振动）、变频器（距离≥5m，减少电磁干扰）；水平安装确保传感器轴线与管道轴线同轴度偏差≤0.3mm；垂直安装时介质自下而上流动（避免气泡积聚）；
• 吊装与固定：用 50 吨吊车吊装传感器（重量 800-1000kg），法兰连接时放置氟橡胶密封垫，用扭矩扳手按 “对角对称分组” 方式分 3 次拧紧 24 个 M36 螺栓（PN1.6MPa 扭矩 1200-1500N・m，PN2.5MPa 扭矩 1800-2200N・m）；安装后保压 24 小时，泄漏率≤1×10⁻⁷Pa・m³/s；
• 防护措施：户外安装需为传感器加装遮阳棚（避免阳光直射导致温度过高）；埋地安装需做混凝土基础（高度 500mm，避免雨水浸泡），线缆穿镀锌钢管（DN100）保护。

2. 参数设置与校准：

• 输入基础参数：管道内径 790mm、介质类型（水 / 污水 / 循环水）、流量量程 5000-80000m³/h、温压补偿范围（-20℃-150℃、0-4.0MPa）、通讯协议；
• 零点校准：关闭上下游阀门，管道内充满介质但无流动时，执行 “零点校准”（持续 30 分钟），确保流量显示为 0（允许 ±0.01m³/h 波动）；
• 精度校准：由 CMA 资质机构用标准体积管（适配 dn800，精度 ±0.05%）在 15000、40000、70000m³/h 三个流量点校准，误差超 ±0.5% 时调整仪表常数 K，校准报告有效期 1 年（贸易结算场景需每年复校）。

（二）维护要点

1. 日常维护（每季度 1 次）：

• 现场传感器检查：用高压气（0.3MPa）吹扫传感器外壳，去除粉尘、污水残留；检查法兰接口是否泄漏（用肥皂水涂抹，无气泡）；查看防护层（如 Q345R 的防腐漆）是否破损，破损时补涂；
• 远程转换器维护：清洁转换器触控屏与散热孔；核对显示流量与远程平台数据（偏差≤±1%）；检查通讯状态（RS485/4G 连接成功率≥99.9%）；
• 信号测试：用示波器测量电极输出信号（幅值≥1.5μV，频率与流量匹配），信号弱时检查线缆接地是否可靠。

2. 定期维护（每 2 年 1 次）：

• 传感器深度维护：拆卸电极，用软布蘸柠檬酸溶液（5% 浓度）清洁表面结垢；测量电极绝缘电阻（≥1000MΩ，低于 500MΩ 时更换）；检查励磁线圈电阻（正常 300-350Ω，偏差超 ±10% 时检修）；
• 转换器与补偿维护：备份 5 年历史数据，格式化 Flash 芯片；更新转换器固件（远程升级）；校准温压传感器（用标准恒温槽 / 压力源，误差超 ±0.2℃/±0.3% FS 时更换）；
• 防腐与密封维护：检查测量管壁厚（Q345R 用超声波测厚仪，偏差超 10% 时更换）；更换老化的法兰密封垫（使用超 3 年）；埋地传感器检查 IP68 密封（每 2 年做浸水测试）。

3. 故障排查：

• 流量误差大：电极结垢（清洁电极）、管道内径参数错误（应为 790mm，误设为 800mm 会导致误差超 ±2%）、直管段不足（加装整流器）；
• 通讯中断：线缆断线（用万用表测通断）、IP 地址冲突（重新设置）、4G 信号弱（调整天线位置）；
• 信号弱 / 无信号：电极密封不良（更换 O 型圈）、励磁线圈故障（更换线圈）、介质电导率不足（＜5μS/cm，需更换流量计类型）；
• 泄漏：法兰垫片老化（更换）、螺栓扭矩不足（按标准扭矩重新拧紧）、内衬破损（更换传感器）。

五、总结

dn800 电磁流量计通过 “8 电极全截面计量、双频抗干扰励磁、分体式安装维护、强环境防护” 的核心设计，精准解决了大口径管道 “流场不均误差大、安装维护难、环境易损坏” 的痛点，其 ±0.5% 的测量精度、≥10 年的使用寿命、低耗节能特性，使其成为市政供水、污水处理、工业循环水等大口径场景的理想计量设备 —— 既保障贸易结算的公平性与环保监控的合规性，又通过智能管控与低维护成本提升运营效率。
在选型与使用中，需紧扣 “介质特性定材质（中性选 Q345R+316L、腐蚀选 316L+PTFE、磨损选双相钢）、安装场景定结构（户外选 IP67、埋地选 IP68、狭窄空间选分段式）、管理需求定通讯（市政选 4G + 以太网、工业选 DCS 接口）” 的原则，通过规范安装与针对性维护，充分发挥其 “精准计量 - 强韧耐用 - 智能高效” 的一体化价值。
未来，随着智慧市政、工业数字化的深度发展，该设备将进一步整合 AI 流量预测（基于历史数据优化供水 / 循环水调度）、数字孪生（构建 dn800 管道流场模型，提前预警淤积、爆管）功能，同时提升耐腐耐磨性能（如陶瓷涂层电极），持续为大口径流量系统的精细化管控、节能降耗提供关键技术支撑，助力城市水系统与工业生产的可持续发展。
