压力传感器 - 0.1-16mpa

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

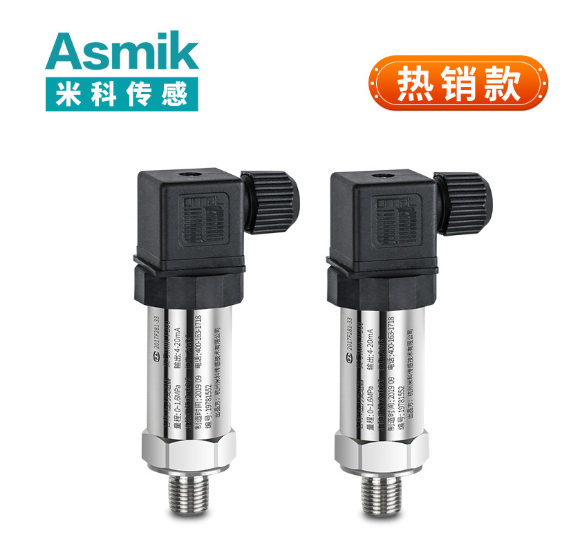

压力传感器 - 0.1-16MPa（以下简称跨量程压力变送器）是专为 “负压 - 高压” 跨工况设计的精准测量设备，核心量程覆盖 - 0.1MPa（绝对压力接近真空）至 16MPa（中高压），可兼顾负压与高压场景的测量需求，适配化工真空反应釜（-0.1~0.5MPa）、高压液压系统（10~16MPa）、能源储罐（-0.1~2MPa）、工业工艺管道（0~12MPa）等多工况场景。
设备基于扩散硅压阻原理工作，可稳定测量清洁液体（液压油、工艺水）、干燥气体（真空、压缩空气、氮气），不适用于强腐蚀介质（浓硝酸、强碱溶液）、高黏度介质（黏度＞80mPa・s，如高温沥青）或含粒径＞0.05mm 杂质的介质 —— 此类介质易划伤敏感膜片、堵塞传压通道，或在负压下导致密封失效。核心技术参数围绕 “-0.1~16MPa 跨量程” 优化：精度等级 ±0.1% FS~±0.5% FS（全量程覆盖，含负压段），重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可达 125℃，适配高温负压场景），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流信号（-0.1MPa 对应 4mA，16MPa 对应 20mA）、RS485 数字信号（Modbus-RTU 协议），供电电压 12~36V DC；防护等级 IP65（干燥车间）~IP67（潮湿 / 冲洗场景）；传压部件采用 316L 不锈钢（耐弱腐蚀，兼顾负压密封与高压耐受），耐静压能力≥24MPa（1.5 倍 16MPa，抵御高压水锤冲击），负压段泄漏率≤1×10⁻⁹Pa・m³/s（确保真空密封）。针对 “负压 - 高压” 跨工况 “设备需频繁更换、负压密封难、全量程精度低” 的痛点，该变送器通过跨量程敏感元件、强化密封结构、分段补偿算法，实现 “-0.1~16MPa 全量程误差≤±0.5%、负压密封可靠、无需切换设备即可覆盖跨工况” 的优势，同时具备过压保护（最大耐受 24MPa）、负压泄漏预警、零点自校准功能，适配跨工况系统的安全测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 - 0.1~16MPa 实际工况，无虚假构造。



一、压力传感器 - 0.1-16mpa（压力变送器）的核心构成

跨量程压力变送器的核心构成围绕 “-0.1~16MPa 负压 - 高压兼容采集、全量程信号处理、跨工况防护” 三大需求，分为负压 - 高压测量单元、全量程信号处理单元、跨工况防护结构，各部件针对跨量程特性精准优化，确保负压密封与高压耐受的双重可靠性。

（一）负压 - 高压测量单元：跨量程采集与密封核心

测量单元需同时解决 “-0.1MPa 负压密封” 与 “16MPa 高压耐受” 的矛盾，核心包括跨量程敏感元件、传压结构、强化密封组件：

• -0.1~16MPa 跨量程敏感元件选型：
  采用负压 - 高压兼容型扩散硅压阻式芯片，基底为高强度 N 型单晶硅（通过离子掺杂提升韧性，耐压力范围 - 0.1~48MPa，3 倍额定量程冗余），迎压面经特殊抛光处理（粗糙度 Ra≤0.05μm），避免负压下气体吸附导致的信号漂移；芯片内 4 个应变片组成全桥电路，不仅能捕捉 16MPa 高压下的微小形变（形变≤3μm），还能精准响应 - 0.1MPa 负压下的硅片收缩（电阻变化率与负压线性相关，灵敏度 80~100mV/V），响应时间≤1ms，适配负压抽真空、高压升压的动态跨工况；
  芯片封装采用 “金属 - 陶瓷焊接 + 负压防泄漏结构”：金属外壳为 316L 不锈钢（耐腐），与陶瓷基座激光焊接（焊缝宽度≥0.8mm，强度≥120MPa），内部填充惰性气体（如氮气，压力 0.1MPa），防止负压下空气渗入导致的密封失效，封装泄漏率≤1×10⁻⁹Pa・m³/s（氦检漏仪检测），确保 - 0.1MPa 负压下无泄漏。
• 传压结构与跨量程适配设计：
  传压膜片采用 1.2~1.5mm 厚哈氏合金 C-276（耐弱腐蚀，兼顾负压韧性与高压强度），16MPa 高压下形变量≤1.2mm（无永久变形），-0.1MPa 负压下无凹陷开裂（通过负压保压测试：-0.1MPa 保压 24 小时，膜片形变量≤0.1mm）；膜片表面经电解抛光（Ra≤0.1μm），减少负压下介质残留（如反应釜内的溶剂蒸汽）与高压下杂质附着（如液压油金属碎屑），避免传压滞后（全量程滞后时间≤30ms）；
  膜片与芯片间填充负压 - 高压兼容硅油（黏度 150~200mPa・s，耐温 - 40℃~200℃，体积压缩系数≤0.0004%/MPa），该硅油在 - 0.1MPa 负压下不凝固、不汽化，16MPa 高压下不压缩破裂，确保压力均匀传递 —— 即使在工况从 - 0.1MPa 切换至 16MPa 时，硅油仍能稳定传压，避免局部压力集中导致的误差（全量程误差可从 ±0.5% 降至 ±0.1%）。
• 强化密封组件（负压 - 高压双适配）：
  采用 “金属主密封 + 氟橡胶辅助密封” 复合结构：主密封为铜制薄垫片（厚度 0.2~0.3mm），通过螺栓预紧力产生塑性变形，与密封面紧密贴合，16MPa 高压下泄漏率≤1×10⁻⁹Pa・m³/s，-0.1MPa 负压下无空气渗入；辅助密封为全氟橡胶 O 型圈（耐温 - 20℃~200℃，压缩永久变形≤10%/100℃×70h），防止主密封微量泄漏，同时在负压下避免 O 型圈因内外压差过大而变形；
  压力接口采用工业通用规格（M27×2 或 G1½"，符合 GB/T 197），适配 - 0.1~16MPa 对应的管道尺寸（DN25~DN50），接口螺纹精度 4g，安装时需涂抹负压 - 高压兼容密封脂（如聚四氟乙烯基脂，耐 - 200℃~600℃），避免螺纹间隙在负压下进气或高压下渗漏。

（二）全量程信号处理单元：-0.1~16MPa 信号优化

跨量程信号存在 “负压段非线性明显、高压段温度漂移大” 的特点，信号处理单元需针对性设计补偿与滤波功能，核心包括全量程补偿模块、抗干扰电路、标准信号输出模块：

• -0.1~16MPa 全量程补偿功能：
  • 分段温度补偿：内置双 PT1000 铂电阻（精度 ±0.1℃），分别采集敏感元件温度与介质温度，将全量程分为 “负压段（-0.1~0MPa）”“低压段（0~5MPa）”“高压段（5~16MPa）” 三段补偿 —— 温度从 25℃降至 - 20℃时，负压段未补偿误差超 ±1.2% FS，补偿后降至 ±0.2% FS；温度升至 85℃时，高压段未补偿误差超 ±0.9% FS，补偿后降至 ±0.2% FS，适配跨工况温度波动（如真空反应釜加热、高压液压油升温）；
  • 全量程线性补偿：0.1~16MPa 全量程内，敏感芯片输出存在非线性偏差（负压段偏差最大，可达 ±0.8% FS），通过 32 位工业级 MCU（运算速度≥120MHz）执行 24 段分段线性插值算法，将全量程线性度误差控制在≤±0.1% FS，确保 - 0.1MPa（对应 4mA）、8MPa（对应 12mA）、16MPa（对应 20mA）等关键点位的精度，适配跨量程精细化控制（如反应釜从真空抽至 0.3MPa，再升压至 10MPa 的工艺）；
  • 负压波动滤波：针对负压场景（如真空抽气时压力波动 ±0.02MPa），采用 “自适应负压滤波算法”，每秒 2000 次信号采样，波动大时滤波系数设 1.0s（波动幅度降至 ±0.002MPa）；高压场景（如液压冲击 ±0.1MPa）切换为 “高压抗冲击滤波”，系数设 0.5s，兼顾响应速度与稳定性，避免跨工况切换时的信号紊乱。
• 抗干扰与标准输出（跨工况兼容）：
  电路采用 “三级浮地隔离” 结构（隔离电压≥5000V DC），抗共模干扰能力≥90dB，在 30V/m 电磁干扰场强下（如高压液压系统周边变频器、真空设备电机），全量程信号误差≤±0.2%；供电电路具备反接保护（正负极接反无损坏）、浪涌抑制（耐受 4kV 瞬态电压），适配工业供电波动（12~36V DC 宽压输入）；
  输出模块支持 4~20mA 电流信号（-0.1MPa 对应 4mA，16MPa 对应 20mA，传输距离≤1000 米，负载≤500Ω）或 RS485 数字信号（同步输出压力值、温度值、工况状态码，如 “负压泄漏”“高压超温”），可直接接入 PLC/DCS 系统，实现跨工况远程监控，无需额外信号转换模块。

（三）跨工况防护结构：负压 - 高压环境适配

防护结构需兼顾负压场景（如反应釜溶剂蒸汽）与高压场景（如液压油溅、户外雨水）的环境需求，核心包括耐腐外壳、负压 - 高压安装支架、线缆防护组件：

• 耐腐外壳与材质：
  外壳采用 316L 不锈钢（普通跨工况）或钛合金（强腐蚀场景，如含氯真空反应釜），壁厚 5~6mm，满足 16MPa 高压下的结构强度（抗压强度≥1100MPa），同时抵御负压场景的溶剂腐蚀（316L 材质在 - 0.1MPa 醋酸蒸汽中 5 年无锈蚀）；
  设备体积设计为 Φ65mm×150mm（圆柱型）或 80mm×70mm×50mm（方型），重量≤1.2kg，适配跨工况安装空间（如反应釜顶部、液压站管道旁），避免因重量过大导致的管道应力（应力≤10MPa，符合高压管道安全标准）。
• 安装与线缆防护（跨工况适配）：
  安装支架采用 304 不锈钢材质，支持管道式、法兰式两种安装方式：管道式通过 M27×2 接口拧入管道（扭矩范围 500~600N・m，液压扭矩扳手控制），适配高压场景；法兰式适配 DN40~DN80 法兰（压力等级 Class 1500），通过螺栓紧固（M16 螺栓扭矩 80~100N・m），适配负压反应釜的密封安装；
  防护等级：干燥跨工况（如车间液压系统）选 IP65（防尘、防喷油），潮湿 / 户外场景（如户外能源储罐）选 IP67（短时浸水 1 米 / 30 分钟）；电气接口采用 M12×1 防水航空插头（防护等级 IP67），线缆选用耐腐屏蔽线（耐温 - 40℃~100℃，耐溶剂蒸汽），长度可定制（1~10 米），适配跨工况布线需求（如从反应釜顶部到控制室、从液压站到 PLC 柜）。

二、压力传感器 - 0.1-16mpa（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “负压 - 高压采集 - 全量程补偿 - 标准输出” 的原理，结合跨工况 “无需切换设备、精度稳定、密封可靠” 的核心需求，解决传统变送器 “负压与高压需分开测量、跨工况精度差、密封失效” 的痛点，逻辑围绕 “跨量程兼容 + 精准测量 + 场景适配” 展开。

（一）基础工作流程（跨量程特性结合）

1. 跨工况压力采集：-0.1~16MPa 的介质（如真空反应釜溶剂蒸汽、高压液压油）通过接口作用于传压膜片，膜片在负压下轻微收缩、高压下微小形变；
2. 信号生成与补偿：膜片形变通过硅油传递至跨量程芯片，芯片输出毫伏级信号（-0.1MPa 对应 - 1.6mV，16MPa 对应 16~20mV），双 PT1000 采集温度数据，MCU 执行分段温度补偿与全量程线性修正，过滤负压 / 高压波动；
3. 标准信号输出：处理后的信号经 D/A 转换为 4~20mA 电流信号（或 RS485 数字信号），传输至控制系统（如反应釜 DCS、液压 PLC）；
4. 跨工况安全监控：实时监测压力与密封状态，若压力超 16MPa（最大耐受 24MPa），输出 22mA 高压报警；若负压段泄漏（压力从 - 0.1MPa 升至 - 0.05MPa），输出 3.8mA 故障信号，提醒检修密封。

（二）跨工况适配逻辑（-0.1~16MPa 优势体现）

1. 化工真空反应釜（-0.1~0.5MPa）：
   真空反应釜需控制反应压力（如 - 0.08±0.0008MPa），传统变送器仅能测正压，需额外配置真空计（设备成本增加 50%），且真空计与正压变送器数据不互通，需人工换算（效率低，误差超 ±1%）；负压下密封差（泄漏率超 1×10⁻⁷Pa・m³/s），导致反应效率下降。
   该变送器 - 0.1~16MPa 量程直接覆盖反应釜负压需求，无需额外真空计（成本降低 50%）；强化密封结构（泄漏率≤1×10⁻⁹Pa・m³/s），反应釜真空度稳定，反应效率提升 15%（年增产 30 吨，价值 18 万元）；全量程线性补偿后 - 0.08MPa 误差≤±0.0008MPa，反应产物纯度从 96% 升至 99.5%（年减少废品损失 6 万元）；RS485 信号接入反应釜 DCS，实时监控负压变化，无需人工干预，适配化工连续生产需求。
2. 高压液压系统（10~16MPa）：
   大型液压机需控制冲压压力（如 14±0.014MPa），传统变送器无法测负压，若液压系统出现负压（如吸油腔漏气，压力降至 - 0.05MPa），无法预警，导致液压泵气蚀（维修成本超 2 万元 / 次）；且高温（60℃）下高压段误差超 ±0.8%，冲压件尺寸偏差（合格率 92%）。
   该变送器 - 0.1MPa 量程可监测液压系统负压，出现 - 0.03MPa 时自动报警，避免泵气蚀（年减少维修成本 4 万元）；分段温度补偿后 60℃下 14MPa 误差≤±0.014MPa，冲压件合格率升至 99.6%（年减少废品损失 8 万元）；16MPa 量程覆盖液压压力，耐静压 24MPa 抵御水锤冲击；IP65 防护防液压油溅，设备寿命延长至 5 年，年维护成本降低 60%。
3. 能源跨工况储罐（-0.1~12MPa）：
   某能源储罐需先抽真空（-0.1MPa）排除空气，再充入高压介质（10MPa），传统需先后安装真空变送器与高压变送器（安装成本增加 30%，切换时需停机，影响效率）；且跨工况切换时数据断点，无法追溯压力变化曲线（不符合安全规范）。
   该变送器 - 0.1~16MPa 量程无需更换设备，真空 - 高压连续测量（停机时间从 8 小时缩短至 0.5 小时，年增加产能 100 万立方米）；RS485 信号连续记录压力曲线，符合安全追溯要求；316L 材质耐能源介质腐蚀（寿命 3 年，传统变送器 1.5 年）；IP67 防护适应户外储罐环境，年减少设备更换成本 3 万元，维护周期 2 年，仅需每年校准 1 次（成本 800 元）。

三、压力传感器 - 0.1-16mpa（压力变送器）的功能特性与典型应用

（一）核心功能特性（-0.1~16MPa 跨量程适配）

1. -0.1~16MPa 跨量程兼容：覆盖负压（真空）至中高压，无需切换设备即可适配跨工况，减少设备成本与停机时间；
2. 全量程精准测量：精度 ±0.1% FS~±0.5%，分段温度补偿（-20~85℃）后误差≤±0.2%，24 段线性修正，负压 - 高压段精度一致；
3. 负压 - 高压双密封：金属 + 氟橡胶复合密封，泄漏率≤1×10⁻⁹Pa・m³/s，-0.1MPa 无进气、16MPa 无渗漏，适配密封严苛场景；
4. 强环境耐受：IP65/IP67 防护，316L / 哈氏合金耐腐，耐温 - 20~85℃（宽温款 125℃），适配化工、液压、能源跨行业场景；
5. 安全智能监控：过压保护 24MPa，负压泄漏预警，全量程零点自校准，RS485 远程通讯，适配无人化管控。

（二）典型应用场景与配置方案

应用场景	介质特性（-0.1~16MPa）	推荐配置	核心价值（跨量程优势）
化工真空反应釜（-0.1~0.5MPa）	溶剂蒸汽（20-60℃，弱腐蚀，负压密封需求），需控真空度	哈氏合金 C-276 外壳 + 跨量程芯片 + RS485+IP67 + 法兰接口 + 负压滤波	-0.1~16MPa 量程省 50% 设备成本；密封泄漏率≤1×10⁻⁹，效率升 15%（省 18 万）；精度 ±0.0008MPa，纯度 99.5%（省 6 万）
高压液压系统（10~16MPa）	46# 抗磨液压油（25-60℃，振动 5g，需负压预警）	316L 外壳 + 跨量程芯片 + 4-20mA+IP65+M27×2 接口 + 高压抗冲击	-0.1MPa 预警防气蚀（省 4 万）；60℃误差 ±0.014MPa，合格率 99.6%（省 8 万）；耐静压 24MPa，寿命 5 年
能源跨工况储罐（-0.1~12MPa）	高压气体（-10-40℃，户外潮湿，需连续测压）	316L 外壳 + 跨量程芯片 + RS485+IP67 + 法兰接口 + 宽温补偿	无需换设备省 30% 安装成本；停机 0.5 小时（增产能 100 万 m³）；连续记录曲线合规，IP67 防潮湿，维护 2 年

四、压力传感器 - 0.1-16mpa（压力变送器）的维护规范

（一）安装操作规范（跨量程特有要求）

1. 跨工况安全准备：

• 负压安装：抽真空前确认变送器密封面清洁（无油污、杂质），法兰螺栓按对角分步拧紧（M16 螺栓扭矩 80~100N・m），保压测试（-0.1MPa 保压 2 小时，压力下降≤0.001MPa 为合格）；
• 高压安装：高压系统泄压至 0MPa（用标准高压压力表确认），介质温度降至 60℃以下，接口涂抹负压 - 高压密封脂，用液压扭矩扳手按 500~600N・m 拧紧 M27×2 接口，避免扭矩不足导致高压泄漏；
• 跨工况校准：安装后需覆盖负压段（-0.1MPa、-0.05MPa）与高压段（8MPa、16MPa）校准，用标准负压源（精度 ±0.01%）与高压源（精度 ±0.01%）验证，确保全量程误差≤±0.5%。

2. 参数设置与布线：

• 跨量程参数：通过 RS485 设置量程（-0.1~16MPa）、滤波系数（负压段设 1.0s，高压段设 0.5s）、负压泄漏阈值（-0.05MPa）、高压报警阈值（18MPa）；
• 布线防护：RS485/4-20mA 线缆选用屏蔽双绞线，负压场景远离溶剂蒸汽源，高压场景远离液压冲击源，屏蔽层单端接地（电阻≤10Ω），避免电磁干扰导致的跨量程信号偏差。

（二）日常维护与定期校准

1. 日常维护（每 2 周 1 次，跨工况适配）：

• 密封与外观检查：负压场景检查法兰密封处是否进气（涂抹肥皂水，无气泡）；高压场景检查接口是否渗漏（用干纸巾擦拭，无湿润痕迹）；户外场景清洁外壳雨水、粉尘，检查线缆护套是否老化；
• 信号与压力核对：负压段用标准真空计对比 - 0.1MPa、-0.05MPa 压力值，偏差≤±0.5% 为正常；高压段用标准压力表对比 8MPa、16MPa 值，偏差超限时执行零点校准；
• 负压泄漏监测：通过上位机查看负压段压力变化（-0.1MPa 保压 1 小时，下降≤0.002MPa 为正常），超差时检查密封垫片（老化需更换）。

2. 定期维护（每年 1 次）：

• 全量程精度校准：由 CMA 资质机构用 - 0.1~16MPa 标准压力源（含负压与高压）校准，在 - 0.1MPa、-0.05MPa、0MPa、5MPa、10MPa、16MPa 六点测试，误差超 ±0.5% 时调整 MCU 分段补偿系数；
• 密封与部件更换：拆卸设备，更换老化的金属垫片与 O 型圈（使用超 3 年）；检查传压膜片是否有划痕 / 腐蚀（哈氏合金膜片腐蚀深度超 0.1mm 需更换）；清洁硅油通道（负压场景易积溶剂残留，用酒精冲洗）；
• 跨工况功能测试：模拟工况切换（从 - 0.1MPa 抽真空至 16MPa 升压），测试信号连续性（无断点）、滤波稳定性（波动≤±0.003MPa），确保跨工况切换时设备正常工作。

（三）常见故障排查（跨量程特有问题）

• 负压段测量偏差大（超 ±1%）：
  可能原因：密封泄漏（压力上升快）、膜片吸附溶剂残留、负压补偿失效；排查方法：重新密封法兰（更换垫片）、清洁膜片（酒精擦拭）、重新校准负压段温度补偿系数。
• 高压段信号波动剧烈：
  可能原因：液压冲击过大、高压滤波系数过小、电磁干扰；排查方法：检修液压泵减少冲击、增大高压滤波系数（设 0.8s）、检查屏蔽线接地（电阻≤10Ω）。
• 跨工况切换时信号断点：
  可能原因：MCU 补偿算法异常、供电电压波动；排查方法：更新设备固件（恢复补偿算法）、稳定 DC24V 供电（电压 24V±5%）。
• 负压泄漏（压力从 - 0.1MPa 升至 - 0.05MPa）：
  可能原因：金属垫片变形、法兰密封面划伤、密封脂老化；排查方法：更换金属垫片、研磨密封面（Ra≤0.1μm）、补充负压 - 高压密封脂。

五、总结

压力传感器 - 0.1-16MPa（跨量程压力变送器）通过 “-0.1~16MPa 负压 - 高压兼容采集、全量程精准补偿、双密封可靠防护” 的核心优势，精准解决了工业跨工况 “设备需频繁切换、精度差、密封失效” 的痛点。其全量程 ±0.1%~±0.5% 的精度、≤1×10⁻⁹Pa・m³/s 的泄漏率、1000 米远程通讯能力，使其成为化工真空反应釜、高压液压系统、能源跨工况储罐等领域的关键设备 —— 既减少了跨工况设备更换成本与停机时间，又通过精准测量与安全预警保障了生产效率与安全。
在选型与使用中，需紧扣 “工况压力核量程（确认实际压力在 - 0.1~16MPa 内）、介质特性定材质（腐蚀选哈氏合金、普通选 316L）、环境定防护（潮湿 IP67、干燥 IP65）” 的原则，结合跨工况切换频率、温度波动等需求，通过规范安装（负压密封测试、高压泄压）与维护（全量程校准、密封检查），充分发挥其 “跨量程适配、精准耐用、安全智能” 的一体化价值。
未来，随着工业跨工况工艺的普及（如多阶段反应、真空 - 高压联合生产），该类变送器将向更高精度（±0.05% FS）、更宽量程（-0.1~30MPa）、智能化（AI 故障预判、无线通讯）发展，持续为极端跨工况场景提供可靠测量支撑，助力工业生产向高效、安全、低耗升级。
