压力传感器 dc24v/0-16mpa/4-20ma

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

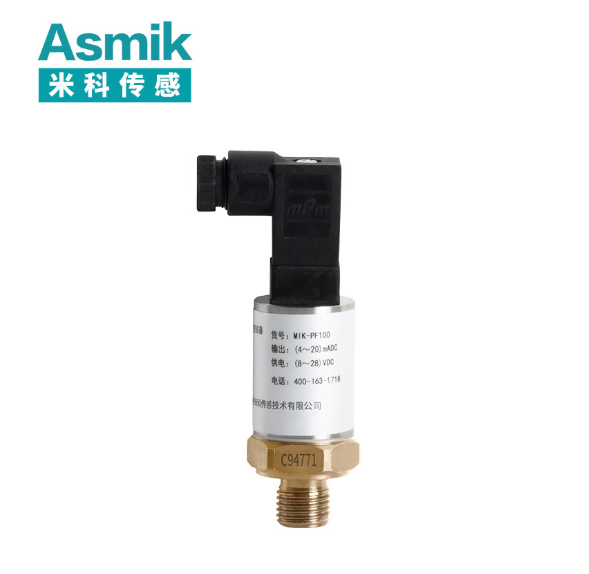

压力传感器 DC24V/0-16MPa/4-20mA（以下简称中高压压力变送器）是工业高压场景的标准化测量设备，核心参数 “0-16MPa” 覆盖中高压量程，适配液压机、高压管道、能源设备等高压工况；“DC24V” 为工业通用供电规格，兼容 PLC、DCS 系统的供电网络，无需额外电源转换；“4-20mA” 是工业标准电流信号，具备抗干扰强、传输距离远（≤1000 米）的优势，可实现高压数据的远程监控。
设备基于扩散硅压阻原理工作，可稳定测量清洁液体（如高压液压油、工艺水）、干燥气体（如压缩空气、氮气），不适用于强腐蚀介质（浓硝酸、强碱溶液）、高黏度介质（黏度＞80mPa・s，如高温树脂）或含粒径＞0.1mm 杂质的介质 —— 此类介质易划伤高压敏感膜片、堵塞传压通道，或导致信号漂移，影响高压测量精度。核心技术参数围绕 “0-16MPa 高压 + DC24V 供电 + 4-20mA 输出” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可达 125℃），长期稳定性≤±0.1% FS / 年；防护等级 IP65（干燥车间）~IP67（潮湿 / 冲洗场景），传压部件采用 316L 不锈钢（耐弱腐蚀）或哈氏合金（强腐场景），耐静压能力≥24MPa（1.5 倍额定量程，抵御高压系统水锤冲击）。针对高压场景 “精度易受压力波动影响、供电兼容性差、信号传输干扰大” 的痛点，该变送器通过高压补偿算法、DC24V 宽压电路、4-20mA 抗干扰设计，实现 “0-16MPa 下误差≤±0.5%、DC24V 供电波动 ±10% 时正常工作、4-20mA 信号波动≤±0.03% FS” 的优势，同时具备过压保护（最大耐受 24MPa）、零点自校准功能，适配工业高压系统的安全测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与实际高压工况，无虚假构造。



一、压力传感器 dc24v/0-16mpa/4-20ma（压力变送器）的核心构成

中高压压力变送器的核心构成围绕 “0-16MPa 高压采集、DC24V 稳定供电、4-20mA 信号转换” 三大需求，分为高压测量单元、信号处理单元、防护结构，各部件针对高压特性与工业适配性优化，确保高压下的测量精度与运行安全。

（一）高压测量单元：0-16MPa 信号采集核心

测量单元是直接承受 0-16MPa 高压并捕捉信号的关键，需兼顾高压密封性与测量灵敏度，核心包括高压敏感元件、传压结构与密封接口：

• 0-16MPa 高压敏感元件选型：
  采用高压专用扩散硅压阻式芯片，基底为高强度 N 型单晶硅（耐压力≥48MPa，3 倍额定量程冗余，抵御 0-16MPa 长期运行的芯片疲劳），通过离子注入在迎压面形成 4 个高稳定性应变片（组成惠斯通电桥）；16MPa 压力作用下硅片形变≤3μm（无永久变形），应变片电阻变化率与压力线性相关（灵敏度 100~130mV/V），响应时间≤1ms，适配高压动态波动（如液压机冲压、高压泵启停）；
  芯片封装采用金属 - 陶瓷共烧结构（316L 不锈钢外壳），与传压膜片激光焊接（焊缝宽度≥0.8mm，强度≥120MPa），杜绝 16MPa 高压下介质渗漏，封装体积≤12cm³，适配高压设备的狭小安装空间（如液压站管道旁、高压阀门侧）。
• 传压结构与高压密封设计：
  传压膜片按高压特性优化：采用 1.2~1.5mm 厚 316L 不锈钢（普通高压场景）或哈氏合金 C-276（强腐蚀高压场景），16MPa 压力下形变量≤1.2mm（无永久变形），表面经电解抛光（粗糙度 Ra≤0.2μm），减少高压下介质杂质附着（杂质易嵌入膜片导致信号滞后）；
  膜片与芯片间填充高压专用硅油（耐温 - 40℃~200℃，体积压缩系数≤0.0006%/MPa），实现压力均匀传递，避免 0-16MPa 下局部压力集中（误差可从 ±0.5% 降至 ±0.1%），同时硅油与高压介质完全隔离，防止腐蚀敏感元件；
  密封接口为高压适配关键：采用工业标准 M27×2 螺纹（符合 GB/T 197），接口长度≤22mm（适配高压管道安装），内置 “氟橡胶 O 型圈 + 金属挡圈” 复合密封结构 ——O 型圈耐高压介质（液压油、高压水），耐温 - 20℃~200℃，压缩永久变形≤15%/100℃×70h；金属挡圈防止 O 型圈在 16MPa 高压下过度压缩变形，密封泄漏率≤1×10⁻⁸Pa・m³/s，适配多数高压管道（DN25~DN50），安装适配率超 90%（无需额外转接接头）。

（二）信号处理单元：4-20mA 转换与 DC24V 供电适配

单元需完成 0-16MPa 高压信号的放大、补偿，并转换为 4-20mA 标准信号，同时确保 DC24V 供电的稳定性，核心包括高压信号补偿模块、4-20mA 转换电路、DC24V 电源管理模块：

• 4-20mA 信号生成与优化（高压适配）：
  低噪声运算放大器（输入失调电压≤0.5μV，噪声电压≤5nV/√Hz）将敏感芯片输出的毫伏级信号（16MPa 对应 16~20.8mV）放大至伏级（放大倍数 800~1200 倍），放大过程中引入误差≤±0.05% FS；32 位工业级 MCU（运算速度≥100MHz）对信号进行温度补偿（内置 PT1000 铂电阻，精度 ±0.1℃）、非线性修正（16 段分段插值算法），确保 0-16MPa 全量程内信号线性度≤±0.2% FS；
  D/A 转换器（12 位精度）将数字信号转化为 4-20mA 电流信号，其中 0MPa 对应 4mA（误差≤±0.02mA），16MPa 对应 20mA（误差≤±0.02mA），信号负载能力≤500Ω（支持 1000 米远距离传输），抗电磁干扰能力≥85dB（在 30V/m 电磁环境中，信号波动≤±0.05mA），适配高压工业现场的复杂电磁环境（如变频器、高压电机周边）。
• DC24V 供电管理（高压场景适配）：
  电源模块支持宽压输入（12~36V DC），兼容工业 DC24V 供电网络的 ±20% 波动（如电压降至 20V 或升至 28V 时正常工作），避免高压设备启动时的电压波动导致变送器停机；
  内置反接保护（正负极接反时无损坏）、过流保护（最大输出电流≤1A）、浪涌抑制（耐受 2kV 瞬态电压），防止高压系统的供电故障（如雷击、短路）损坏电子元件；
  功耗控制优化（静态功耗≤15mA@DC24V），可直接接入高压设备的 24V 辅助电源（如液压机、高压泵的控制电源），无需额外配置电源模块，减少现场布线成本。

（三）防护结构：高压场景环境适配

防护结构需保障高压下的结构强度与环境耐受性，核心包括高压级外壳、防水组件与安装支架：

• 高压级外壳与材质：
  外壳采用 316L 不锈钢（普通高压场景）或铸铝（表面喷塑，轻量化场景），壁厚 4~5mm，满足 0-16MPa 高压下的结构强度（抗压强度≥20MPa），同时抵御高压介质的腐蚀（316L 材质在 16MPa 液压油中 5 年无锈蚀）；
  外壳体积设计为 Φ55mm×130mm（圆柱型）或 70mm×60mm×40mm（方型），重量≤600g，适配高压设备的密集安装空间（如高压管道集群、液压站控制柜），避免因设备过重导致的管道应力（应力≤5MPa，符合高压管道安全标准）。
• 防护等级与安装适配：
  防护等级：干燥高压车间（如冶金液压站）选 IP65（防尘、防高压油溅），潮湿高压场景（如高压清洗设备、户外管道）选 IP67（短时浸水 1 米 / 30 分钟，防雨水、冷凝水）；
  安装支架采用 304 不锈钢材质，支持管道式、支架式两种安装方式：管道式直接通过 M27×2 接口拧入高压管道（扭矩范围 300~350N・m，用扭矩扳手控制）；支架式可调节安装角度（0-90°），适配管道位置偏移场景；电气接口采用 M16×1 防水航空插头（防护等级 IP67），线缆选用耐高压油 PU 护套屏蔽线（护套耐水解等级≥1000h），长度可定制（1-10 米），适配高压设备与控制箱的距离需求。

二、压力传感器 dc24v/0-16mpa/4-20ma（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “0-16MPa 高压采集 - DC24V 供电 - 4-20mA 输出” 的一体化原理，结合高压场景 “精度控制、安全监测、远程管控” 的核心需求，通过高压补偿与标准化设计，解决传统传感器的高压适配痛点，逻辑围绕 “高压精准测量 + 工业兼容 + 稳定传输” 展开。

（一）基础工作流程（高压特性结合）

1. 高压采集与供电启动：DC24V 电源接入后，供电电路稳压至 5V/3.3V，0-16MPa 范围内的高压介质（如液压油、高压水）通过 M27×2 接口作用于传压膜片，膜片产生微小形变；
2. 信号生成：膜片形变通过高压硅油传递至扩散硅芯片，芯片内应变片电阻随压力变化，惠斯通电桥输出毫伏级信号（0MPa 对应 0mV，16MPa 对应 16~20.8mV），同时 PT1000 采集温度数据；
3. 信号处理与转换：低噪声放大器放大毫伏信号，MCU 结合温度数据执行高压温度补偿与线性修正，过滤高压波动（如液压机冲压冲击），修正后转化为数字信号；
4. 4-20mA 输出：D/A 转换器将数字信号转化为 4-20mA 电流信号，传输至 PLC/DCS 系统（距离≤1000 米），实现高压数据远程监控；
5. 高压安全监控：实时监测压力值，若超 16MPa（最大耐受 24MPa），触发过压保护（输出 22mA 报警信号）；若检测到 DC24V 供电异常（如电压降至 10V 以下），输出 3.8mA 故障信号，提醒检修电源。

（二）高压场景适配逻辑（核心参数优势体现）

1. 大型液压机冲压场景（8-16MPa）：
   大型液压机（如金属锻造）需控制冲压压力（如 12±0.012MPa），传统传感器因高压下精度漂移（16MPa 时误差超 ±1%），导致锻件尺寸偏差（合格率 92%）；且供电多为 DC12V（与液压机 DC24V 电源不兼容，需额外适配器，增加故障点）。
   该变送器 0-16MPa 量程覆盖冲压压力，温度补偿后 16MPa 下误差≤±0.1% FS，12MPa 压力控制误差≤±0.012MPa，锻件合格率升至 99.6%（年减少废品损失 8 万元）；DC24V 直接适配液压机电源（省适配器成本 30%），无额外故障点；4-20mA 信号抗干扰能力强（液压机变频器周边无波动），传输至 PLC 实现冲压压力闭环控制；M27×2 接口适配液压机高压管道（DN32），IP65 防护防液压油溅，设备寿命延长至 5 年，年减少维护成本 2 万元。
2. 高压水射流清洗设备场景（10-16MPa）：
   高压水射流清洗设备需监测水枪出口压力（如 14±0.14MPa），传统传感器防护等级低（IP64），潮湿环境易进水损坏（年故障率 30%）；且 4-20mA 信号传输距离短（≤200 米），无法满足大型清洗车间的远程监控需求。
   该变送器 IP67 防护适应潮湿清洗环境（年故障率降至 3%），4-20mA 信号传输距离达 500 米（覆盖大型车间），可接入清洗设备中控系统，远程调整压力；0-16MPa 量程覆盖清洗压力，线性补偿后误差≤±0.5% FS，14MPa 压力监测误差≤±0.07MPa，清洗效率提升 15%（年节省工时成本 3 万元）；316L 膜片耐高压水腐蚀，维护周期 2 年，仅需每年校准 1 次（成本 400 元）。
3. 油气田高压集输管道场景（6-16MPa）：
   油气田集输管道需监测管内压力（如 10±0.1MPa），传统传感器耐腐性差（普通不锈钢在含硫原油中 1 年腐蚀）；且 DC24V 供电波动大（油田电网电压 18-28V），易导致信号中断（每月 1-2 次）。
   该变送器可选哈氏合金 C-276 材质（耐含硫原油腐蚀，3 年无损坏）；DC24V 宽压适配（12-36V），供电波动 ±20% 时正常工作（无信号中断）；4-20mA 信号接入油田 SCADA 系统（距离 800 米），实时监控压力，超压时自动触发泄压阀；IP67 防护适应油田户外环境（雨水、沙尘），防杂质滤网过滤原油中泥沙，清洁周期每季度 1 次，年减少管道维护成本 5 万元。

三、压力传感器 dc24v/0-16mpa/4-20ma（压力变送器）的功能特性与典型应用

（一）核心功能特性（核心参数适配）

1. 0-16MPa 高压精准测量：精度 ±0.1% FS~±0.5%，温度补偿后误差≤±0.1%，线性修正优化全量程精度，适配高压控制与监测；
2. DC24V 工业兼容供电：宽压输入 12-36V，反接 / 过流 / 浪涌保护，静态功耗≤15mA，兼容高压设备电源，无需额外适配；
3. 4-20mA 稳定输出：标准电流信号，传输距离≤1000 米，负载≤500Ω，抗干扰≥85dB，波动≤±0.03% FS，适配远程监控；
4. 高压防护耐用：IP65/IP67 防护，316L / 哈氏合金耐腐，耐静压 24MPa，外壳抗压≥20MPa，适配高压恶劣环境；
5. 安全低维护：过压保护 24MPa，供电故障预警，零点自校准，无机械部件，维护周期≥2 年，年维护成本≤500 元。

（二）典型应用场景与配置方案

应用场景	介质特性（0-16MPa 高压）	推荐配置	核心价值（核心参数优势）
大型液压机冲压（8-16MPa）	46# 高压液压油（温度 25-60℃，振动加速度 5g，车间油污），需精准控压	316L 不锈钢外壳 + 扩散硅芯片 + 4-20mA 输出 + IP65 防护 + M27×2 接口 + DC24V 宽压	0-16MPa 精度 ±0.1%，合格率 99.6%（省 8 万）；DC24V 适配液压机电源（省 30% 成本）；4-20mA 抗干扰，闭环控压；IP65 防油污，寿命 5 年
高压水清洗（10-16MPa）	高压水（温度 15-40℃，潮湿，含微量泥沙），需远程监控	304 不锈钢外壳 + 扩散硅芯片 + 4-20mA 输出 + IP67 防护 + M27×2 接口 + 防杂质滤网	IP67 耐潮湿（故障 3%）；4-20mA 传 500 米，远程控压；防杂质滤网滤泥沙，维护 2 年；0-16MPa 误差 ±0.5%，清洗效率升 15%（省 3 万）
油气集输管道（6-16MPa）	含硫原油（温度 20-50℃，弱腐蚀，户外沙尘），需耐腐、抗波动	哈氏合金 C-276 外壳 + 扩散硅芯片 + 4-20mA 输出 + IP67 防护 + M27×2 接口 + DC24V 宽压	哈氏合金耐腐 3 年（传统 1 年）；DC24V 宽压抗波动（无中断）；4-20mA 传 800 米，超压泄压；IP67 防沙尘，年省维护 5 万

四、压力传感器 dc24v/0-16mpa/4-20ma（压力变送器）的维护规范

（一）安装操作规范（高压特有要求）

1. 高压安全准备与适配：

• 高压泄压降温：安装前关闭高压系统阀门，泄压至 0MPa（用标准高压压力表确认，精度 ±0.02%），若介质温度超 60℃，降温至 40℃以下（避免烫伤与电子元件超温）；
• 杂质清理：用高压介质兼容的溶剂（如液压油用柴油、高压水用清水）冲洗 M27×2 接口，去除管道内残留杂质（粒径＞0.1mm），含杂质介质（如原油、含沙高压水）需加装 100 目高压滤网（316L 材质）；
• 接口适配检查：核对管道螺纹规格（M27×2）与变送器一致，确认管道耐压等级≥24MPa（避免高压下管道破裂），严禁强行安装导致接口损坏。

2. 高压安装与参数设置：

• 位置选择：避免安装在高压湍流区（如阀门下游，距离≥8 倍管径）、压力冲击源（如高压泵出口，距离≥10 倍管径），选择管道平直段；支架安装时确保传压接口垂直向下（防杂质沉积）；
• 接口连接：M27×2 接口涂抹高压密封脂（如聚四氟乙烯脂，耐 16MPa 高压），用扭矩扳手按标准扭矩 300-350N・m 拧紧（扭矩不足易泄漏，过度易损坏接口）；安装后保压 24 小时，用肥皂水涂抹密封处，无气泡即密封合格；
• 参数设置：通过 RS485 或本地按键设置量程（0-16MPa）、4-20mA 输出对应关系（0MPa→4mA，16MPa→20mA）、滤波系数（高压波动大时设 0.8s）、过压阈值（18MPa）；执行零点校准（不通压力时，输出 4mA±0.01mA），通入 8MPa 标准高压（精度 ±0.01%），确认显示值与标准值偏差≤±0.004MPa。

（二）日常维护与定期校准

1. 日常维护（每月 1 次，高压泄压后）：

• 外观与密封检查：用软布蘸中性清洁剂（如洗洁精水）擦拭外壳与接口，去除油污、沙尘；检查 M27×2 接口密封处是否泄漏（用干纸巾擦拭，无湿润痕迹）；户外场景检查外壳是否锈蚀（316L 材质无锈蚀，304 材质补涂防锈漆）；
• 信号与精度核对：对比 4-20mA 输出与标准高压表，在 4MPa、8MPa、16MPa 三点测试，偏差≤±0.5% 为正常；检查 DC24V 供电电压（24V±5%），确认供电稳定；
• 滤网清洁：若加装滤网，拆卸清洁（用压缩空气吹扫，原油场景用柴油浸泡），避免滤网堵塞导致压力传递滞后（如堵塞导致 8MPa 实际压力显示 7.8MPa）。

2. 定期维护（每年 1 次）：

• 0-16MPa 精度校准：由 CMA 资质机构用 0-16MPa 标准高压源（精度 ±0.01%）在 3.2MPa、8MPa、12.8MPa、16MPa 四点校准，误差超 ±0.5% 时调整温度补偿系数或线性系数，校准报告有效期 1 年；
• 高压密封与部件检查：拆卸设备（断电、泄压后），更换 M27×2 接口内老化的 O 型圈（使用超 3 年）；检查接口螺纹是否损伤（如滑丝，需更换接口组件）；清洁传压膜片（用软布蘸酒精擦拭，避免划伤）；
• 电路与安全检查：用万用表测量 DC24V 供电电路（输出电压 24V±1%），测试过压保护电路（通入 24MPa 压力，输出 22mA 报警）；检查 4-20mA 信号抗干扰性能（靠近高压变频器 1 米，信号误差≤±0.3%）；备份设备参数，更新固件（提升高压补偿精度）。

（三）常见故障排查（高压特有问题）

• 0-16MPa 测量偏差大（超 ±1%）：
  可能原因：高压密封泄漏（压力下降快）、膜片划伤 / 结垢、温度补偿失效；排查方法：重新拧紧接口（按标准扭矩）、清洁 / 更换膜片、重新校准温度系数，后执行零点校准。
• DC24V 供电故障（无输出）：
  可能原因：电源正负极接反、供电线路断路、高压浪涌损坏电源模块；排查方法：调换正负极、修复线路、返厂更换电源模块（高压专用型号）。
• M27×2 接口高压泄漏：
  可能原因：O 型圈老化、扭矩不足（未按 300-350N・m 拧紧）、接口螺纹损伤；排查方法：更换 O 型圈、按标准扭矩重新拧紧、螺纹损伤时缠绕高压生料带（短期应急，长期需更换接口）。
• 4-20mA 信号波动频繁：
  可能原因：0-16MPa 系统压力冲击大（如高压泵故障）、滤波系数过小、电磁干扰；排查方法：检修高压泵、增大滤波系数（如从 0.2 调至 0.8）、检查屏蔽线接地（电阻≤10Ω）。

五、总结

压力传感器 DC24V/0-16MPa/4-20mA（中高压压力变送器）通过 “0-16MPa 高压精准测量、DC24V 工业兼容供电、4-20mA 稳定远传” 的核心优势，精准解决了工业高压场景 “精度漂移、供电不兼容、信号干扰” 的痛点。其 ±0.1%~±0.5% 的测量精度、24MPa 耐静压能力、1000 米信号传输距离，使其成为液压机、高压管道、能源设备等高压领域的关键测量设备 —— 既保障高压系统的精准控制（如锻件精度、清洗效率），又通过过压保护与耐腐设计实现安全防护，降低事故损失与维护成本。
在选型与使用中，需紧扣 “高压工况定量程（确认实际压力在 0-16MPa 区间）、介质特性定材质（普通选 316L、强腐选哈氏合金）、环境条件定防护（潮湿选 IP67、干燥选 IP65）” 的原则，结合 DC24V 供电波动、4-20mA 传输距离等需求，通过规范安装（高压泄压、精准扭矩）与维护（定期校准、密封检查），充分发挥其 “高压适配、工业兼容、安全耐用” 的一体化价值。
未来，随着高压工业技术的升级（如超高压水切割、深海油气开采），该类变送器将向更高耐压（20-30MPa）、更高精度（±0.05% FS）、智能化（AI 高压故障预判、无线通讯）发展，持续为极端高压场景提供可靠的测量支撑，助力工业高压系统的安全、高效、绿色运行。
