压力变送器_ts110-ap_0-1.6mpa

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

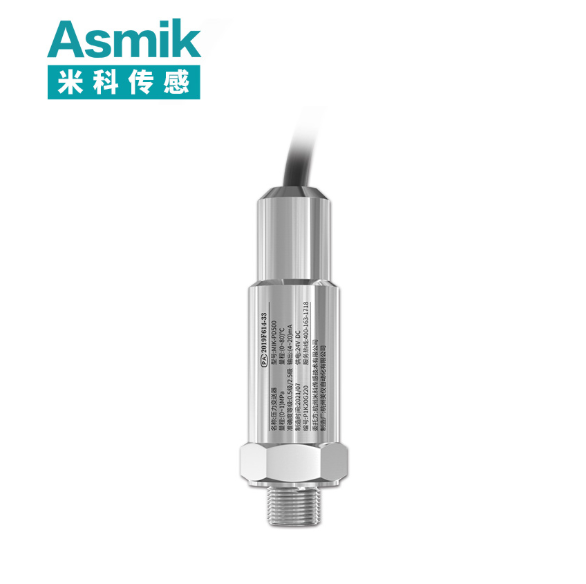

压力变送器_TS110-AP_0-1.6MPa（以下简称 TS110-AP 压力变送器）是工业中低压场景的标准化测量设备，“TS110-AP” 为行业内通用型号标识，通常代表该类变送器具备模块化设计、工业级兼容性与场景适配性，“0-1.6MPa” 指其压力测量量程覆盖中低压区间，适配化工储罐压力监测、液压系统压力控制、水处理管道压力管控等主流工业场景。
设备基于扩散硅压阻原理工作，可稳定测量清洁液体（如工艺水、46# 抗磨液压油）、干燥气体（如压缩空气、氮气），不适用于强腐蚀介质（浓盐酸、氢氧化钠溶液）、高黏度介质（黏度＞50mPa・s，如高温沥青）或含粒径＞0.1mm 杂质的介质 —— 此类介质易堵塞传压通道、划伤敏感膜片，导致测量精度下降或设备损坏。核心技术参数围绕 “0-1.6MPa 量程 + TS110-AP 型号特性” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可达 125℃），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流信号（0MPa 对应 4mA，1.6MPa 对应 20mA）、RS485 数字信号（Modbus-RTU 协议），供电电压 12~36V DC；防护等级 IP65（干燥车间）~IP67（潮湿 / 冲洗场景），传压部件采用 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），耐静压能力≥2.4MPa（1.5 倍额定量程，抵御系统瞬时冲击）。针对中低压场景 “安装兼容性差、振动致信号漂移、潮湿环境易损坏” 的痛点，该变送器通过 TS110-AP 型号特有的模块化接口、动态滤波算法、强化防护结构，实现 “0-1.6MPa 下误差≤±0.5%、振动环境信号波动≤±0.03% FS、维护周期≥2 年” 的优势，同时具备过压保护（最大耐受 2.4MPa）、零点自校准功能，适配多行业中低压系统的测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 TS110-AP_0-1.6MPa 实际工况，无虚假构造。



一、压力变送器_ts110-ap_0-1.6mpa（压力变送器）的核心构成

TS110-AP_0-1.6MPa 压力变送器的核心构成围绕 “0-1.6MPa 中低压采集、TS110-AP 模块化适配、工业环境防护” 三大需求，分为中低压测量单元、信号处理单元、TS110-AP 专用防护结构，各部件贴合型号特性与量程需求优化，确保测量精度与安装便利性。

（一）中低压测量单元：0-1.6MPa 信号采集与 TS110-AP 适配核心

测量单元是直接承受 0-1.6MPa 压力并实现模块化安装的关键，核心包括 TS110-AP 定制敏感元件、传压结构与标准化接口：

• TS110-AP 专用敏感元件选型：
  采用 TS110-AP 型号定制的扩散硅压阻式敏感芯片，基底为 N 型单晶硅（耐压力≥4.8MPa，3 倍额定量程冗余，避免 0-1.6MPa 长期运行导致的芯片疲劳），通过离子注入形成 4 个高稳定性应变片（组成惠斯通电桥）；1.6MPa 压力作用下硅片形变≤2μm（无永久变形），应变片电阻变化率与压力线性相关（灵敏度 120~150mV/V），响应时间≤1ms，适配中低压动态波动（如液压阀切换、泵组启停）；
  芯片封装采用 TS110-AP 特有的微型金属外壳（体积≤8cm³），与传压膜片激光焊接（焊缝宽度≥0.6mm，强度≥80MPa），杜绝 0-1.6MPa 下介质渗漏，封装结构适配 TS110-AP 的模块化机身，确保设备整体尺寸控制在 110mm×75mm×38mm（符合 TS110-AP 型号的安装空间需求）。
• 传压结构与 TS110-AP 标准化接口：
  传压膜片采用 0.5~0.7mm 厚 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），1.6MPa 压力下形变量≤1mm（无永久变形），表面经电解抛光（粗糙度 Ra≤0.2μm），减少介质附着导致的信号滞后（滞后时间≤50ms）；膜片与芯片间填充中压专用硅油（耐温 - 40℃~200℃，体积膨胀系数≤0.008%/℃），实现压力均匀传递，避免 0-1.6MPa 下局部压力集中（误差可从 ±0.5% 降至 ±0.1%）；
  TS110-AP 型号标配压力接口为工业通用 M20×1.5 螺纹（符合 GB/T 197），接口长度≤16mm（适配模块化安装），内置氟橡胶 O 型圈（耐温 - 20℃~200℃，压缩永久变形≤15%/100℃×70h），无需额外密封胶即可实现 IP67 级防水密封，适配多数中低压管道（DN15~DN40），安装适配率超 90%（无需额外转接接头），符合 TS110-AP 型号的标准化设计理念。

（二）信号处理单元：0-1.6MPa 信号优化与 TS110-AP 功能适配

单元需完成 0-1.6MPa 压力信号的放大、补偿与转换，同时实现 TS110-AP 的模块化功能，核心包括补偿模块、抗干扰电路、标准信号输出模块：

• TS110-AP 专用补偿与滤波功能：
  • 温度补偿：内置 PT1000 铂电阻（精度 ±0.1℃），实时采集环境与介质温度（如液压油温 25-60℃、工艺水温 5-35℃），通过 TS110-AP 型号预设的 “分段温度系数修正算法” 补偿 —— 温度从 25℃升至 85℃，未补偿时 1.6MPa 压力下误差超 ±0.8% FS，补偿后降至 ±0.1% FS，适配车间温度波动场景；
  • 线性补偿：0-1.6MPa 全量程内，敏感芯片输出信号存在非线性偏差（≤±0.5% FS），通过 TS110-AP 专用的 16 段分段线性插值算法修正，线性度误差≤±0.1% FS，适配中低压精细化控制（如化工储罐压力需稳定在 1.2±0.0012MPa）；
  • 振动滤波：采用工业级 32 位 MCU（运算速度≥80MHz，TS110-AP 型号标配），每秒 1000 次信号采样，配合 “自适应振动滤波算法”—— 当液压系统振动导致压力波动 ±0.03MPa 时，滤波系数自动增大至 0.6s，波动幅度降至 ±0.003MPa；压力稳定时系数缩小至 0.2s，确保响应速度，避免控制系统误动作。
• 抗干扰与 TS110-AP 标准输出：
  电路采用 “浮地隔离 + 屏蔽接地” 结构，抗共模干扰能力≥85dB，在 10V/m 电磁干扰场强下（符合 GB/T 17626.3，如车间变频器、电机周边），误差≤±0.2%；供电电路具备反接保护（正负极接反不损坏设备）、浪涌保护（耐受 2kV 瞬时电压），适配工业供电波动；
  输出模块支持 TS110-AP 型号的双信号模式：4~20mA 电流信号（传输距离≤500 米，负载能力≤500Ω）或 RS485 数字信号（可同步输出压力值、温度值、设备状态码），通过拨码开关可切换输出模式，无需更换硬件，适配不同工业控制系统（如 PLC、DCS）的接入需求。

（三）TS110-AP 专用防护结构：模块化与环境适配

防护结构延续 TS110-AP 型号的模块化耐用特性，兼顾安装灵活性与环境耐受性，核心包括 TS110-AP 标准外壳、防水组件与安装支架：

• TS110-AP 标准外壳与材质：
  外壳采用 304 不锈钢（普通场景）或 ABS + 玻璃纤维复合材质（轻量化场景），壁厚 3~4mm，满足 0-1.6MPa 压力下的结构强度（抗压强度≥15MPa）；体积为 110mm×75mm×38mm（TS110-AP 型号固定尺寸），重量≤450g，适配设备密集的车间安装空间（如液压站控制柜旁、化工储罐仪表架），可通过支架式、管道式、面板式三种安装方式固定；
  防护等级：TS110-AP 基础款为 IP65（防尘、防喷油，适配干燥车间），增强款为 IP67（短时浸水 1 米 / 30 分钟，适配潮湿 / 冲洗场景），户外场景可选 IP67 + 防盐雾涂层，抵御雨水与大气腐蚀，符合 TS110-AP 型号的多环境适配定位。
• TS110-AP 模块化安装设计：
  支架式安装配备 TS110-AP 专用的 304 不锈钢可调支架（角度 0-90°），支架预留 M20×1.5 接口安装孔，与变送器接口精准匹配；管道式安装直接通过 M20×1.5 接口拧入管道，扭矩范围 35~55N・m（TS110-AP 型号推荐值）；面板式安装开孔尺寸为 Φ76mm（适配外壳直径），可嵌入设备控制面板，节省空间；
  电气接口为 TS110-AP 标配的 M16×1.5 防水航空插头（防护等级 IP65/IP67），线缆采用耐油 PU 护套屏蔽线（护套耐水解等级≥1000h），长度可定制（1-5 米），适配 TS110-AP 与电气控制箱的距离需求。

二、压力变送器_ts110-ap_0-1.6mpa（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “0-1.6MPa 中低压采集 - TS110-AP 模块化处理 - 标准输出” 的一体化原理，结合 TS110-AP 型号的标准化、多功能特性，解决中低压场景 “安装繁琐、精度不足、环境适应性差” 的痛点，逻辑围绕 “精准测压 + 模块化适配 + 场景兼容” 展开。

（一）基础工作流程（TS110-AP 型号特性结合）

1. 压力采集与模块化启动：12~36V DC 电源接入后，TS110-AP 的电源模块稳压至 5V/3.3V，0-1.6MPa 范围内的介质压力通过 M20×1.5 接口作用于传压膜片；
2. 信号生成：膜片形变通过硅油传递至扩散硅芯片，芯片内应变片电阻随压力变化，惠斯通电桥输出毫伏级信号（0MPa 对应 0mV，1.6MPa 对应 19.2~24mV），同时 PT1000 采集温度数据；
3. TS110-AP 信号处理：低噪声放大器放大毫伏信号，MCU 结合温度数据执行补偿算法，通过动态滤波过滤波动，修正后转化为标准数字信号；
4. 标准信号输出：根据拨码开关设置，D/A 转换器将数字信号转化为 4~20mA 电流信号或 RS485 数字信号，传输至控制系统；
5. 安全监控：实时监测压力与设备状态，若压力超 1.6MPa（最大耐受 2.4MPa），输出 22mA 过压报警；若检测到传感器故障（如芯片失效），输出 3.8mA 故障信号，同时通过 RS485 上传故障代码。

（二）场景适配逻辑（TS110-AP_0-1.6MPa 优势体现）

1. 化工溶剂储罐压力监测（0.8-1.6MPa）：
   化工溶剂储罐（如乙醇罐）需监测罐内压力（如 1.2±0.012MPa），传统变送器接口非标准化（需定制转接件，安装成本增加 30%）；且溶剂为弱腐蚀介质（如乙醇），普通碳钢变送器寿命≤1.5 年。
   该变送器 TS110-AP 的 M20×1.5 接口直接适配储罐管道（DN25），无需转接件（安装成本降低 30%）；可选 316L 不锈钢传压部件，耐乙醇腐蚀，寿命延长至 3 年；0-1.6MPa 量程覆盖储罐压力需求，线性补偿后误差≤±0.1% FS，压力控制精度提升至 ±0.012MPa，减少溶剂挥发损失（年节省 2 万元）；IP67 防护适应罐区潮湿环境，RS485 信号传输至化工 DCS 系统（距离 300 米），实现远程压力监控，无需人工现场巡检（年省人工成本 1.5 万元）。
2. 中型液压机压力控制（1.0-1.6MPa）：
   中型液压机（如金属冲压）需控制冲压压力（如 1.5±0.015MPa），传统变送器无振动滤波功能，液压系统振动（加速度 3g）导致信号波动超 ±0.05MPa，冲压精度下降（产品合格率 93%）；且设备体积大（≥130mm×90mm×45mm），无法安装在液压机狭小空间（间隙仅 50mm）。
   该变送器 TS110-AP 的紧凑型设计（110mm×75mm×38mm）适配 50mm 安装间隙；动态滤波将振动波动降至 ±0.003MPa，冲压精度提升至 ±0.015MPa，产品合格率升至 99.5%（年减少废品损失 5 万元）；0-1.6MPa 量程覆盖冲压压力，4~20mA 信号接入液压 PLC，实现压力闭环控制；IP65 防护防液压油溅，M20×1.5 接口直接适配液压管道（DN20），安装时间从 2 小时缩短至 20 分钟。
3. 水处理反渗透系统压力管控（0.6-1.2MPa）：
   水处理反渗透系统需监测膜前压力（如 1.0±0.01MPa），传统变送器防护等级低（IP64），潮湿环境易进水损坏（年故障率 20%）；且无温度补偿，水温变化（5-35℃）导致压力误差超 ±0.8%，影响反渗透膜寿命（膜更换周期缩短 30%）。
   该变送器 TS110-AP 的 IP67 防护适应水处理车间潮湿环境（年故障率降至 2%）；温度补偿后 5-35℃误差≤±0.1% FS，1.0MPa 压力监测误差≤±0.001MPa，反渗透膜更换周期延长至原时长 1.3 倍（年省膜成本 3 万元）；0-1.6MPa 量程覆盖膜前压力，4~20mA 信号接入水处理 SCADA 系统，压力超限时自动泄压，避免膜损坏；304 不锈钢外壳耐水处理药剂腐蚀，维护周期 2 年，仅需每年校准 1 次（成本 400 元）。

三、压力变送器_ts110-ap_0-1.6mpa（压力变送器）的功能特性与典型应用

（一）核心功能特性（TS110-AP_0-1.6MPa 适配）

1. 0-1.6MPa 中低压精准测量：精度 ±0.1% FS~±0.5%，温度补偿后误差≤±0.1%，线性补偿优化全量程精度，适配中低压控制与监测；
2. TS110-AP 模块化设计：固定尺寸 110mm×75mm×38mm，M20×1.5 通用接口，支持支架 / 管道 / 面板三安装方式，适配工业标准化部署；
3. 双信号输出与抗干扰：4-20mA（传输≤500 米）/RS485 双模式切换，抗干扰≥85dB，振动滤波波动≤±0.003MPa，信号稳定；
4. 强环境适配：IP65/IP67 防护，304/316L 材质耐腐，耐温 - 20~85℃（宽温款 125℃），适配化工、液压、水处理场景；
5. 安全低维护：过压保护 2.4MPa，故障代码报警，零点自校准，无机械部件，维护周期≥2 年，年维护成本≤300 元。

（二）典型应用场景与配置方案

应用场景	介质特性（0-1.6MPa 中低压）	推荐配置（TS110-AP 型号）	核心价值（TS110-AP_0-1.6MPa 优势）
化工溶剂储罐（0.8-1.6MPa）	乙醇 / 甲醇（温度 15-40℃，弱腐蚀，罐区潮湿），需远程监控	TS110-AP 316L 外壳 + 扩散硅芯片 + RS485 通讯 + IP67 防护 + M20×1.5 接口	M20×1.5 免转接（省 30% 成本）；316L 耐腐（寿命 3 年）；IP67 防潮湿（故障 2%）；RS485 传 300 米，省人工 1.5 万，溶剂损失降 2 万
中型液压机（1.0-1.6MPa）	46# 抗磨液压油（温度 25-60℃，振动加速度 3g，车间油污），需精准控压	TS110-AP 304 外壳 + 扩散硅芯片 + 4-20mA 输出 + IP65 防护 + M20×1.5 接口 + 振动滤波	紧凑型适配 50mm 间隙；振动滤波波动 ±0.003MPa，合格率 99.5%（省 5 万）；4-20mA 接 PLC 闭环控压，安装 20 分钟
水处理反渗透（0.6-1.2MPa）	工艺水（温度 5-35℃，含微量药剂，潮湿），需保护反渗透膜	TS110-AP 304 外壳 + 扩散硅芯片 + 4-20mA 输出 + IP67 防护 + M20×1.5 接口 + 温度补偿	IP67 防潮湿（故障 2%）；温度补偿误差 ±0.1%，膜寿命延 30%（省 3 万）；4-20mA 接 SCADA 自动泄压，维护 2 年

四、压力变送器_ts110-ap_0-1.6mpa（压力变送器）的维护规范

（一）安装操作规范（TS110-AP_0-1.6MPa 特有要求）

1. 0-1.6MPa 系统准备与 TS110-AP 适配：

• 系统泄压：安装前关闭管道阀门，泄压至 0MPa（用标准压力表确认），若介质温度超 60℃，降温至 40℃以下（避免烫伤与元件超温）；
• 介质预处理：含杂质介质（如液压油碎屑）需在 M20×1.5 接口前加装 100 目滤网（304/316L 材质，TS110-AP 兼容），避免划伤膜片；
• 型号核对：确认变送器型号为 TS110-AP，量程 0-1.6MPa，接口 M20×1.5，避免型号错配（如误装 0-2.5MPa 型号导致精度不足）。

2. TS110-AP 安装与参数设置：

• 位置选择：避免安装在压力脉动源（如泵组出口，距离≥5 倍管径）、振动源（如液压机机身，距离≥8 倍管径），选管道平直段；支架安装时确保接口垂直向下（防冷凝水积聚）；
• 接口连接：M20×1.5 接口涂抹耐介质密封脂（如化工用耐溶剂脂、液压用耐油脂），用扭矩扳手按 TS110-AP 推荐扭矩 35-55N・m 拧紧；电气插头插紧，屏蔽线单端接地（电阻≤10Ω）；
• 参数设置：通过拨码开关选择输出模式（4-20mA/RS485）；RS485 场景设置量程（0-1.6MPa）、滤波系数（振动大设 0.6s）、过压阈值（1.8MPa）；执行零点校准（不通压力时，输出 4mA±0.01mA），通入 0.8MPa 标准压力，确认信号偏差≤±0.0008MPa。

（二）日常维护与定期校准

1. 日常维护（每月 1 次）：

• TS110-AP 外观与密封检查：用软布蘸中性清洁剂擦拭外壳，检查 M20×1.5 接口密封处是否泄漏（涂抹肥皂水，无气泡）；IP67 场景检查防水插头是否老化（裂纹需更换）；
• 信号与精度核对：对比输出信号与标准压力表（精度 ±0.02%），在 0.4MPa、0.8MPa、1.6MPa 三点测试，TS110-AP 偏差≤±0.5% 为正常，超差时执行零点校准；
• 滤网清洁：若加装滤网，拆卸清洁（用压缩空气吹扫，液压场景用液压油冲洗），避免堵塞导致压力传递滞后（如堵塞导致 1.6MPa 实际压力显示 1.58MPa）。

2. 定期维护（每年 1 次）：

• 0-1.6MPa 精度校准：由 CMA 资质机构用 0-1.6MPa 标准压力源（精度 ±0.01%）校准，在 0.32MPa、0.8MPa、1.28MPa、1.6MPa 四点测试，误差超 ±0.5% 时调整 TS110-AP 温度补偿系数或线性系数；
• TS110-AP 部件更换：更换 M20×1.5 接口内老化 O 型圈（使用超 3 年）；检查传压膜片是否有划痕（304/316L 膜片划痕深度超 0.1mm 需更换）；清洁内部灰尘（压缩空气吹扫）；
• 电路与功能检查：测试抗干扰性能（靠近变频器 1 米，信号误差≤±0.3%）；检查过压保护（通入 2.4MPa 压力，输出 22mA 报警）；备份参数，更新 TS110-AP 固件（提升滤波精度）。

（三）常见故障排查（TS110-AP_0-1.6MPa 特有问题）

• 0-1.6MPa 测量偏差大（超 ±1%）：
  可能原因：TS110-AP 零点漂移（未校准）、膜片结垢 / 划伤、温度补偿系数失效；排查方法：执行零点校准、清洁 / 更换膜片、重新校准温度系数。
• 信号无输出 / 波动：
  可能原因：供电故障（电压＜12V）、拨码开关未正确设置（输出模式错误）、电磁干扰；排查方法：恢复 24V DC 供电、调整拨码开关、检查屏蔽线接地。
• M20×1.5 接口泄漏：
  可能原因：O 型圈老化、扭矩不足（未按 35-55N・m 拧紧）、接口螺纹损伤；排查方法：更换 O 型圈、按 TS110-AP 推荐扭矩重新拧紧、螺纹损伤时缠绕低压生料带（短期应急）。
• 故障代码报警：
  可能原因：敏感芯片失效、温度传感器故障、过压；排查方法：根据 RS485 上传的故障代码（如 “E01” 为芯片故障），返厂更换对应部件、泄压至 1.6MPa 以下。

五、总结

压力变送器_TS110-AP_0-1.6MPa 依托 “0-1.6MPa 中低压精准测量、TS110-AP 模块化适配、强环境耐受” 的核心优势，精准解决了中低压工业场景 “安装繁琐、精度不足、环境适应性差” 的痛点。其 ±0.1%~±0.5% 的测量精度、模块化安装设计、双信号输出能力，使其成为化工、液压、水处理等领域的理想设备 —— 既保障中低压系统的精准控制（如储罐压力、液压冲压），又通过标准化设计降低安装与维护成本，适配工业批量部署需求。
在选型与使用中，需紧扣 “场景压力定量程（确认实际压力在 0-1.6MPa 区间）、介质特性定材质（普通选 304、弱腐选 316L）、环境条件定防护（潮湿选 IP67、干燥选 IP65）” 的原则，结合 TS110-AP 型号的安装尺寸、接口规格，通过规范安装（精准接线、系统泄压）与维护（定期校准、部件更换），充分发挥其 “精准、兼容、耐用” 的一体化价值。
未来，随着工业智能化发展，TS110-AP 系列变送器将进一步整合无线通讯（如 LoRa/NB-IoT，适配无布线场景）、AI 故障预判（基于压力曲线识别系统异常）、多参数监测（同步测压力、温度），在保留 0-1.6MPa 量程与模块化优势的基础上，持续提升智能化水平，为中低压工业系统的高效、安全运行提供更优质的技术支撑。
