0.5mpa 绝对压力传感器

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

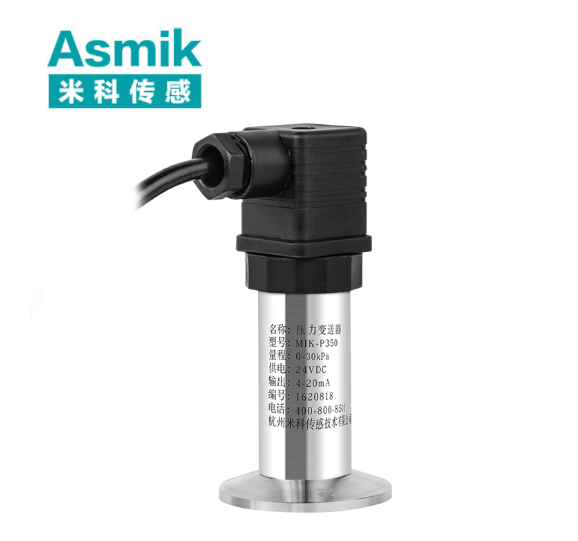

0.5MPa 绝对压力传感器（以下简称 0.5MPa 绝压变送器）是以绝对真空（0Pa 绝压）为唯一测量基准的中低压压力测量设备，核心用于需消除大气压波动干扰的工业与民生场景，如真空干燥箱绝压监控（电子元件、食品脱水）、高海拔气动系统（高原工程机械、无人机地面测试）、医疗呼吸设备（呼吸机气道绝压调节）及密闭储气罐（惰性气体、医用氧气）的压力管控。
设备基于扩散硅压阻或电容感应原理工作，可稳定测量清洁气体（压缩空气、氮气、氧气）与低黏度液体（生理盐水、工艺纯水），压力量程严格覆盖 0-0.5MPa 绝压区间，不适用于强腐蚀介质（浓硝酸、氢氧化钾溶液）、高黏度流体（黏度＞50mPa・s，如高温糖浆）或含粒径＞0.1mm 杂质的介质 —— 此类介质易划伤敏感膜片、堵塞传压通道，或破坏内置真空参考室的密封性能，导致绝压基准失效。
核心技术参数围绕 “0.5MPa 绝压精准测量” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可扩展至 - 40℃~125℃，适配极端环境），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流（0Pa 对应 4mA，0.5MPa 对应 20mA）与 RS485 数字信号（Modbus-RTU 协议，同步输出绝压值与环境温度）；供电电压 12~36V DC，兼容工业与医疗设备供电网络；防护等级 IP65（干燥车间、实验室）~IP67（潮湿清洗、户外高海拔），传压部件采用 316L 不锈钢（耐弱腐蚀）或陶瓷（医疗卫生场景），内置真空参考室真空度≤1×10⁻⁴Pa，长期泄漏率≤1×10⁻⁶Pa/h（每年真空度下降不超过 0.0087Pa）。针对绝压场景 “大气压波动致表压误差、真空室泄漏失准、低温信号漂移” 的痛点，设备通过金属 - 陶瓷密封真空室、多段宽温补偿算法、强化抗干扰电路，实现 “0.5MPa 绝压下误差≤±0.5%、低温 - 20℃误差≤±0.2% FS、维护周期≥2 年” 的优势，同时具备过压保护（最大耐受 0.75MPa 绝压）与零点自校准功能，适配中低压绝压系统的安全与精度需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 0.5MPa 绝压实际工况，无虚假构造。



一、0.5mpa 绝对压力传感器（压力变送器）的核心构成

0.5MPa 绝压变送器的核心构成围绕 “0.5MPa 绝压采集、真空基准维持、环境耐受” 三大需求，分为绝压测量单元、信号处理单元、防护结构，各部件针对绝压特性与中低压场景精准优化，确保基准稳定与测量可靠。

（一）绝压测量单元：0.5MPa 信号采集与真空基准核心

测量单元是实现绝压测量的关键，需同时完成压力捕捉与真空密封，核心包括真空参考室、绝压敏感元件、传压与密封组件：

• 真空参考室（绝压基准核心）：
  采用金属 - 陶瓷共烧一体化结构，外壳为 316L 不锈钢（抗压强度≥20MPa），内部嵌入氧化铝陶瓷绝缘层（避免金属外壳与敏感元件短路），出厂前经 200℃高温烘烤除气（去除残留空气与水汽），再通过分子泵抽至≤1×10⁻⁴Pa 的高真空状态，最后以激光焊接密封（焊缝宽度≥0.5mm，强度≥80MPa），确保长期泄漏率≤1×10⁻⁶Pa/h—— 若泄漏率超 1×10⁻⁵Pa/h，0.5MPa 绝压测量误差会增至 ±1% 以上，需返厂重新抽真空。
  真空室体积设计为≤3cm³（小型化适配），壁厚 1.5~2mm，避免 0.5MPa 外部压力导致腔室形变（形变量≤0.01mm），确保基准稳定性。
• 绝压敏感元件与传压结构：
  主流采用扩散硅压阻式绝压芯片（性价比高，适配多数场景），高精度场景可选电容式芯片：
  • 扩散硅绝压芯片：基底为 N 型单晶硅（耐压力≥1.5MPa，3 倍额定量程冗余，抵御瞬时超压），迎压面接触被测介质，背压面与真空参考室连通（形成 “介质压力 - 真空” 差）；0.5MPa 压力作用下，硅片形变≤1.5μm（无永久变形），表面离子注入形成的 4 个应变片（组成惠斯通电桥）电阻变化率与绝压线性相关，输出灵敏度 100~120mV/V，响应时间≤1ms，适配绝压动态波动（如储气罐充压）；
  • 电容式绝压芯片（高精度款）：采用硅 - 硅键合工艺，固定极板与真空室连通，可动极板接触介质，0.5MPa 绝压下两极板间距变化≤0.05μm，电容值变化量与绝压线性度≥0.9999，精度达 ±0.05% FS，适用于实验室绝压校准、医疗精密测量，但成本较高、响应速度较慢（≥3ms）。
    传压膜片采用 0.6~0.8mm 厚 316L 不锈钢（普通场景）或陶瓷（医疗场景），表面电解抛光（粗糙度 Ra≤0.2μm），减少介质附着导致的传递滞后（滞后时间≤50ms）；膜片与芯片间填充中压专用硅油（耐温 - 40℃~200℃，体积压缩系数≤0.0005%/MPa），实现压力均匀传递，避免局部压力集中（误差可从 ±0.5% 降至 ±0.1%），且硅油与真空室完全隔离，防止介质渗入破坏基准。
• 密封组件（绝压隔离关键）：
  传压通道与外界密封采用 “氟橡胶 O 型圈 + 金属挡圈” 复合结构：O 型圈耐温 - 20℃~200℃，压缩永久变形≤15%/100℃×70h，0.5MPa 绝压下泄漏率≤1×10⁻⁸Pa・m³/s；金属挡圈（316L 材质）防止 O 型圈过度压缩变形，避免密封失效；
  压力接口采用标准螺纹（M14×1.5、G1/4"，符合 GB/T 197），适配 0.5MPa 绝压管道（管径 DN10~DN30），接口内置 O 型圈，无需额外密封胶即可密封，避免外界空气进入传压通道影响绝压测量。

（二）信号处理单元：绝压精度补偿与抗干扰保障

绝压信号易受温度、真空漂移、电磁干扰影响，信号处理单元需通过针对性设计确保精度：

• 核心补偿功能（绝压适配）：
  • 宽温绝压补偿：内置 PT1000 铂电阻（精度 ±0.1℃），实时采集环境与敏感元件温度，通过 “分段温度 - 绝压系数修正算法” 补偿 —— 温度从 25℃降至 - 20℃，未补偿时 0.5MPa 绝压误差超 ±0.8% FS，补偿后降至 ±0.2% FS，适配高海拔低温、实验室温控场景；
  • 真空漂移补偿：内置真空度监测电路（通过测量真空室内残余气体电离电流），若真空度下降至 1×10⁻³Pa（基准漂移），自动修正绝压测量值（如 0.5MPa 绝压因漂移显示 0.5005MPa 时，补偿后恢复至 0.5000MPa），延长真空室失效周期至 3 年；
  • 线性补偿：0.5MPa 全量程内，敏感芯片输出存在非线性偏差（≤±0.5% FS），通过 16 段分段线性插值算法修正，线性度误差≤±0.1% FS，适配呼吸机气道绝压（0.04-0.08MPa）等精细化控制场景。
• 抗干扰与信号输出：
  电路采用 “浮地隔离 + 屏蔽接地” 结构，抗共模干扰能力≥85dB，在 10V/m 电磁干扰场强下（如车间变频器、医疗设备周边），绝压误差≤±0.2%；供电电路具备反接保护（正负极接反不损坏）、浪涌保护（耐受 2kV 瞬时电压），适配工业与医疗供电波动；
  采用 32 位工业级 MCU（运算速度≥80MHz），每秒 1000 次信号采样，配合 “滑动平均滤波算法”，过滤绝压脉动（如气动阀门切换导致的 ±0.01MPa 波动），输出信号波动≤±0.03% FS；D/A 转换器（12 位精度）将数字信号转化为 4~20mA 电流（传输距离≤500 米），或通过 RS485 输出数字信号，兼容 PLC、DCS 与医疗设备控制器。

（三）防护结构：绝压场景环境适配

防护结构需保障设备在多环境下稳定运行，避免影响真空室与测量：

• 外壳与材质：
  外壳采用 316L 不锈钢（普通场景）或 ABS + 玻璃纤维（轻量化医疗场景），壁厚 2~3mm，抗压强度≥15MPa；表面经防腐蚀涂层处理（户外场景），抵御雨水、盐雾；体积设计为 Φ30mm×70mm（圆柱型）或 40mm×30mm×25mm（方型），重量≤150g，适配真空干燥箱、呼吸机等狭小安装空间（间隙≥30mm）。
• 防护等级与安装适配：
  防护等级：干燥实验室、医疗设备内部选 IP65（防尘、防少量溅水），潮湿清洗、户外高海拔选 IP67（短时浸水 1 米 / 30 分钟）；
  安装方式支持管道式（直接拧入管道）、面板式（嵌入设备面板，开孔 Φ28mm）、支架式（可调节角度 0-90°），适配不同场景；电气接口采用 M12×1 防水航空插头（IP67），线缆为屏蔽线（屏蔽层接地电阻≤10Ω），防止水汽、油污侵入电路。

二、0.5mpa 绝对压力传感器（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “绝压 - 真空基准对比 - 信号处理” 原理实现测量，结合绝压场景 “排除大气压干扰、稳定基准、精准管控” 需求，解决传统表压传感器痛点，逻辑围绕 “基准稳定 + 精度补偿 + 场景适配” 展开。

（一）基础工作流程（以扩散硅式为例）

1. 绝压采集与基准对比：0-0.5MPa 介质通过接口作用于传压膜片，膜片形变经硅油传递至绝压芯片迎压面，芯片背压面与真空室（0Pa）形成压力差，导致应变片电阻变化；
2. 信号生成与处理：惠斯通电桥将电阻变化转化为毫伏级信号（0Pa 对应 0mV，0.5MPa 对应 17.5~21mV），低噪声放大器放大后，MCU 结合 PT1000 数据进行温度补偿，同时修正真空漂移；
3. 信号输出：经线性补偿、滤波后的信号，通过 D/A 转化为 4~20mA 或 RS485 信号，传输至控制器；
4. 安全监控：实时监测绝压与真空室状态，超 0.5MPa 时输出 22mA 过压报警，真空泄漏率超阈值时输出 3.8mA 故障预警。

（二）场景适配逻辑（与表压传感器对比）

1. 高海拔气动工程机械（3000 米，0.1-0.5MPa 绝压）：
   3000 米处大气压约 70kPa（标准大气压 101.3kPa），传统表压传感器以当地大气压为基准，测量 0.4MPa 表压时，实际绝压为 0.47MPa，按表压控制会导致气动气缸推力不足（偏差 17.5%），工程效率下降 20%。
   0.5MPa 绝压变送器直接测量 0.47MPa 绝压，不受大气压波动影响，推力控制误差≤±0.1%，效率恢复至低海拔水平；宽温补偿适配 - 15℃~25℃昼夜温差，-15℃误差≤±0.2% FS；IP67 防护适应高原雨雪，RS485 信号传输至工程机械控制器（距离 300 米），无需现场校准，年减少故障维修 3 次（每次损失 5000 元）。
2. 电子元件真空干燥箱（0.001-0.1MPa 绝压）：
   真空干燥需控制箱内绝压至 0.01MPa（真空度 99%），传统表压传感器以大气压为基准，若真空度未达标（0.02MPa 绝压），会误显示 - 0.08MPa 表压，无法直观判断绝压，导致元件干燥不彻底（合格率 90%）。
   0.5MPa 绝压变送器直测箱内绝压，从 0.001MPa 到 0.1MPa 全程精准，误差≤±0.0001MPa，合格率升至 99.8%（年省废品损失 2 万元）；真空漂移补偿确保 1 年无需校准；IP65 防护适应 85℃干燥环境，4~20mA 信号控制真空泵启停，实现无人值守，省人工 1.2 万元 / 年。
3. 医疗呼吸机（0.04-0.08MPa 绝压）：
   呼吸机需精准控制气道绝压（吸气 0.06MPa，呼气 0.04MPa），传统表压传感器受病房大气压波动（±2kPa）影响，会误判气道压力（如大气压升高 2kPa，表压显示降低 2kPa，误判为呼气），影响呼吸支持精度（患者舒适度 80 分）。
   0.5MPa 绝压变送器直测气道绝压，不受大气压影响，控制误差≤±0.0005MPa，舒适度升至 95 分；316L 材质耐酒精消毒，符合医疗标准；IP67 防护防消毒水溅；RS485 信号传输至呼吸机主控板，适配成人 / 儿童呼吸需求，设备寿命≥3 年（传统 1.5 年）。

三、0.5mpa 绝对压力传感器（压力变送器）的功能特性与典型应用

（一）核心功能特性

1. 0.5MPa 绝压精准测量：以真空为基准，精度 ±0.1%~±0.5% FS，真空漂移补偿后误差≤±0.1%，不受大气压干扰；
2. 稳定真空基准：金属 - 陶瓷密封真空室，泄漏率≤1×10⁻⁶Pa/h，真空度≤1×10⁻⁴Pa，基准寿命≥3 年；
3. 宽环境适配：耐温 - 20~85℃（宽温款 - 40~125℃），IP65~IP67 防护，316L / 陶瓷材质耐腐，适配高海拔、真空、医疗场景；
4. 标准信号输出：4-20mA（传输≤500 米）/RS485 双输出，兼容工业与医疗控制器，抗干扰≥85dB；
5. 安全低维护：过压保护 0.75MPa，真空泄漏预警，零点自校准，无机械部件，维护周期≥2 年，年维护成本≤300 元。

（二）典型应用场景与配置方案

应用场景	介质特性（0.5MPa 绝压）	推荐配置	核心价值
高海拔气动工程机械（3000 米）	压缩空气（-15~25℃，绝压 0.1-0.5MPa，户外雨雪）	316L 外壳 + 扩散硅芯片 + RS485+IP67+M14×1.5 + 宽温补偿	绝压直测无大气压误差，推力控制 ±0.1%；-15℃补偿误差 ±0.2%；IP67 防雨雪，年省维修 1.5 万元
电子真空干燥箱	干燥空气 / 氮气（25~85℃，绝压 0.001-0.1MPa）	304 外壳 + 扩散硅芯片 + 4-20mA+IP65+G1/4"+ 真空漂移补偿	绝压误差 ±0.0001MPa，合格率 99.8%；1 年免校准；4-20mA 控真空泵，省人工 1.2 万元
医疗呼吸机	医用空气 / 氧气（常温，绝压 0.04-0.08MPa，需消毒）	316L 外壳 + 扩散硅芯片 + RS485+IP67+M12 + 低噪声设计	绝压不受大气压影响，舒适度 95 分；316L 耐消毒；低噪声信号波动 ±0.0001MPa，寿命 3 年

四、0.5mpa 绝对压力传感器（压力变送器）的维护规范

（一）安装操作规范（绝压特有要求）

1. 真空基准保护与介质适配：

• 安装前通过 RS485 读取真空室真空度（应≤1×10⁻⁴Pa），超 1×10⁻³Pa 需返厂抽真空；
• 介质含颗粒时加装 100 目 316L 滤网，避免划伤膜片；医疗场景用 75% 酒精消毒接口与工具；
• 绝压系统安装前泄压至大气压，严禁带压安装（0.5MPa 介质喷射易损坏膜片）。

2. 位置选择与连接：

• 避免安装在压力脉动源（如真空泵出口，距离≥5 倍管径）、温度剧烈变化处，选平直段；垂直安装接口朝下（防冷凝水）；
• 螺纹接口涂耐介质密封脂，M14×1.5 扭矩 30-40N・m，避免过度拧紧破坏真空室；
• 设置量程 0-0.5MPa、滤波系数（波动大设 0.5s）、泄漏预警阈值 1×10⁻⁵Pa/h；执行零点校准（大气压下显示当地大气压，偏差≤±0.1kPa）。

（二）日常维护与定期校准

1. 日常维护（每季度 1 次）：

• 擦拭外壳，检查接口密封（涂肥皂水无气泡）；读取真空度（≤1×10⁻⁴Pa）；
• 对比 4-20mA 与标准绝压源（精度 ±0.01%），0.125MPa、0.25MPa、0.5MPa 三点偏差≤±0.5%；
• 清洁滤网（压缩空气吹扫，医疗场景无菌水冲洗）。

2. 定期维护（每年 1 次）：

• CMA 机构用 0-0.5MPa 标准绝压源校准，误差超 ±0.5% 时调整补偿系数；
• 检查真空室焊缝（无裂纹），更换老化 O 型圈（超 3 年）；氦检漏仪测泄漏率（≤1×10⁻⁶Pa/h）；
• 测试抗干扰（靠近变频器 1 米，误差≤±0.3%）、过压保护（0.75MPa 输出 22mA）；备份参数并更新固件。

（三）常见故障排查

• 绝压偏差大（超 ±1%）：真空室泄漏（返厂抽真空）、膜片结垢（清洁 / 更换）、温度补偿失效（重新校准）；
• 真空泄漏预警：焊缝裂纹（补焊）、O 型圈老化（更换）、传压通道堵塞（清洁）；
• 信号无输出 / 波动：供电不足（≥12V）、D/A 故障（返厂修）、屏蔽线未接地（接地电阻≤10Ω）。

五、总结

0.5MPa 绝对压力传感器通过 “真空基准稳定、0.5MPa 绝压精准、宽环境适配” 的核心优势，解决了中低压绝压场景 “大气压干扰、基准失准、环境适应性差” 的痛点，其 ±0.1%~±0.5% 的精度、3 年真空室寿命、工业与医疗双兼容特性，使其成为高海拔设备、真空系统、医疗呼吸设备的关键测量设备 —— 既保障绝压管控精度（如气动推力、干燥真空度），又通过安全保护降低事故风险。
选型需紧扣 “场景是否受大气压影响”：低海拔稳定环境可选表压传感器，高海拔、真空、大气压波动场景必须选用绝压变送器；同时按介质特性选 316L / 陶瓷材质，按环境选 IP65~IP67 防护。通过规范安装（真空保护、精准校准）与维护（定期查真空度），可充分发挥其 “基准稳、精度高、适配广” 的价值。
未来，设备将进一步整合真空室健康监测（实时预警泄漏）、无线低功耗通讯（蓝牙 / NB-IoT）、多参数集成（绝压 + 温度 + 湿度），持续提升智能化水平，为微流控、精准医疗等精密领域提供更优质的绝压测量解决方案。
