0.5mpa 绝对压力传感器

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

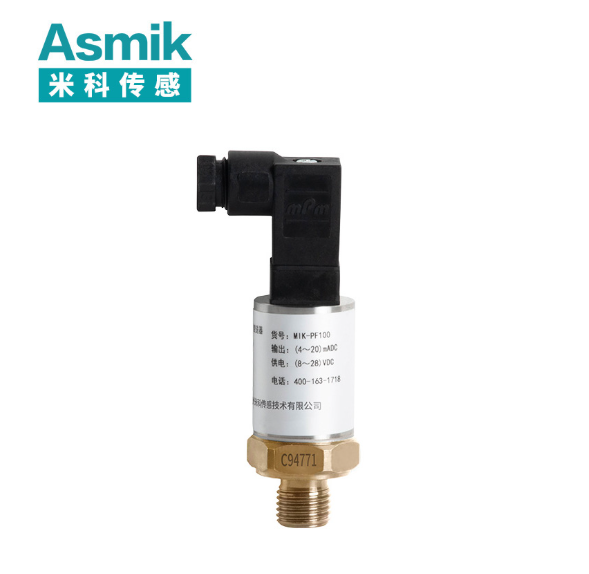

0.5MPa 绝对压力传感器（以下简称 0.5MPa 绝压变送器）是以绝对真空（0Pa 绝压）为测量基准的中低压绝压测量设备，核心适配需排除大气压波动干扰的场景，如高海拔气动系统（如高原无人机地面测试设备）、真空干燥箱配套绝压监测（如电子元件真空干燥）、密闭储气罐绝压管控（如惰性气体微压存储）及医疗呼吸设备绝压控制（如呼吸机气道绝压调节）等。
设备基于扩散硅压阻原理或电容式原理工作，可稳定测量清洁气体（如压缩空气、氮气）、低黏度清洁液体（如医用生理盐水、工艺纯水），压力量程覆盖 0-0.5MPa 绝压（即绝对压力从真空状态至 0.5MPa），不适用于强腐蚀介质（如浓盐酸、强碱溶液）、高黏度介质（黏度＞50mPa・s，如高温树脂）或含粒径＞0.1mm 杂质的介质 —— 此类介质易损坏敏感元件、堵塞传压通道，或破坏内置真空参考室的密封性能，导致绝压测量基准失效。


核心技术参数围绕 “0.5MPa 绝压精准测量” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可达 125℃，适配温度波动场景），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流信号（0Pa 绝压对应 4mA，0.5MPa 绝压对应 20mA）、RS485 数字信号（Modbus-RTU 协议，同步输出绝压值与温度值），供电电压 12~36V DC；防护等级 IP65（干燥环境）~IP67（潮湿场景），传压部件采用 316L 不锈钢（耐弱腐蚀），内置真空参考室（真空度≤1×10⁻⁴Pa，长期泄漏率≤1×10⁻⁶Pa/h）。针对绝压场景 “大气压波动致误差、真空室泄漏失准、低温环境下信号漂移” 的痛点，该变送器通过金属 - 陶瓷密封真空室、宽温绝压补偿算法、强化抗干扰设计，实现 “0.5MPa 绝压下误差≤±0.5%、真空室寿命≥3 年、低温 - 20℃误差≤±0.2% FS” 的优势，同时具备过压保护（最大耐受 0.75MPa 绝压）、零点自校准功能，适配中低压绝压系统的安全测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 0.5MPa 绝压实际工况，无虚假构造。

一、0.5mpa 绝对压力传感器（压力变送器）的核心构成

0.5MPa 绝对压力传感器的核心构成围绕 “0.5MPa 绝压采集、真空基准维持、绝压精度保障” 三大需求，分为绝压测量单元、信号处理单元、防护结构，各部件针对绝压特性精准优化，确保以绝对真空为基准的测量可靠性。

（一）绝压测量单元：0.5MPa 信号采集与真空基准核心

测量单元是实现绝压测量的关键，需同时完成 0.5MPa 压力捕捉与真空基准密封，核心包括真空参考室、绝压敏感元件、传压与密封组件：

• 真空参考室（绝压基准核心）：
  采用金属 - 陶瓷共烧密封结构（316L 不锈钢外壳 + 氧化铝陶瓷绝缘层），内部经高温烘烤（200℃）除气后抽至高真空状态（真空度≤1×10⁻⁴Pa），出厂前通过氦检漏仪检测泄漏率（≤1×10⁻⁶Pa/h，即每年真空度下降≤0.0087Pa），确保长期使用中基准不失效 —— 若真空室泄漏（如泄漏率超 1×10⁻⁵Pa/h），会导致绝压测量偏差（如 0.5MPa 绝压显示为 0.501MPa，误差超 ±0.2% FS），因此密封可靠性是绝压测量的核心。
  真空室体积设计为≤3cm³（小型化适配），壁厚 1.5~2mm，满足 0.5MPa 绝压下的结构强度（抗压强度≥15MPa），避免外部压力导致真空室形变，影响基准稳定性。
• 绝压敏感元件与传压结构：
  主流采用绝压专用扩散硅压阻式芯片（适配 0.5MPa 中低压绝压），高精度场景可选电容式芯片：
  • 扩散硅绝压芯片：基底为 N 型单晶硅（耐压力≥1.5MPa，3 倍额定量程冗余），迎压面接触被测介质（0-0.5MPa 绝压），背压面与真空参考室连通（0Pa 绝压），0.5MPa 压力作用下硅片形变≤1.5μm（无永久变形），应变片电阻变化率与绝压值线性相关（灵敏度 100~120mV/V）；芯片封装采用 316L 不锈钢外壳，与传压膜片激光焊接（焊缝宽度≥0.5mm，强度≥80MPa），杜绝介质渗入真空室，响应时间≤1ms，适配绝压动态变化（如储气罐充压过程）；
  • 电容式绝压芯片（高精度款）：采用硅 - 硅键合工艺，形成固定极板（与真空室连通）与可动极板（接触被测介质），0.5MPa 绝压下两极板间距变化≤0.05μm，电容值与绝压线性相关，精度达 ±0.05% FS，适用于绝压计量场景（如实验室绝压校准），但成本较高、响应速度较慢（≥3ms）。
    传压膜片采用 0.6~0.8mm 厚 316L 不锈钢（普通场景）或哈氏合金 C-276（强腐场景），表面电解抛光（粗糙度 Ra≤0.2μm），减少介质附着导致的绝压传递滞后（滞后时间≤50ms）；膜片与芯片间填充中压专用硅油（耐温 - 40℃~200℃，与真空室完全隔离），实现压力均匀传递，避免 0.5MPa 绝压下局部压力集中（误差可从 ±0.5% 降至 ±0.1%）。
• 密封组件（绝压与外界隔离）：
  传压通道与外界密封采用 “氟橡胶 O 型圈 + 金属挡圈” 复合结构：O 型圈耐中压、耐介质腐蚀（耐液压油、工艺水，耐温 - 20℃~200℃），压缩永久变形≤15%/100℃×70h，确保 0.5MPa 绝压下介质无泄漏；金属挡圈（316L 材质）防止 O 型圈过度压缩变形，避免密封失效导致介质渗入真空室（一旦渗入，真空基准被破坏，变送器需返厂维修）；
  压力接口采用标准螺纹（M14×1.5、G1/4"，符合 GB/T 197），适配 0.5MPa 绝压管道（管径 DN10~DN30），螺纹接口内置 O 型圈，无需额外密封胶即可实现可靠密封，避免外界空气进入传压通道影响绝压测量。

（二）信号处理单元：绝压精度补偿与抗干扰保障

绝压测量易受温度、真空室微量泄漏、电磁干扰影响，信号处理单元需通过针对性补偿与抗干扰设计，确保 0.5MPa 绝压测量精度：

• 核心绝压补偿功能：
  • 宽温绝压补偿：内置 PT1000 铂电阻（精度 ±0.1℃），实时采集环境与敏感元件温度，通过 “分段温度 - 绝压系数修正算法” 补偿 —— 温度从 25℃降至 - 20℃，未补偿时 0.5MPa 绝压下误差超 ±0.8% FS，补偿后降至 ±0.2% FS，适配高海拔低温、实验室温控等场景；
  • 真空漂移补偿：内置真空度监测电路（通过测量真空室内残余气体电离电流），实时监测真空室泄漏情况，若真空度下降至 1×10⁻³Pa（即泄漏导致基准漂移），自动修正绝压测量值（如 0.5MPa 绝压因真空漂移显示 0.5005MPa 时，补偿后恢复至 0.5000MPa），延长真空室失效周期（从 2 年延长至 3 年）；
  • 线性补偿：0.5MPa 全量程内，敏感芯片输出信号存在非线性偏差（≤±0.5% FS），通过 16 段分段线性插值算法修正，线性度误差≤±0.1% FS，适配绝压精细化控制（如呼吸机气道绝压需稳定在 0.05±0.0005MPa）。
• 抗干扰设计（绝压信号稳定）：
  电路采用 “浮地隔离 + 屏蔽接地” 结构，抗共模干扰能力≥85dB，在 10V/m 电磁干扰场强下（符合 GB/T 17626.3，如车间变频器、医疗设备周边），绝压误差≤±0.2%；供电电路具备反接保护（正负极接反不损坏设备）、浪涌保护（耐受 2kV 瞬时电压），适配工业与医疗供电环境波动；
  采用工业级 32 位 MCU（运算速度≥80MHz），每秒 1000 次信号采样，配合 “滑动平均滤波算法”，过滤绝压脉动（如气动系统阀门切换导致的 ±0.01MPa 波动），输出信号波动幅度≤±0.03% FS，避免干扰导致的绝压误判（如真空干燥箱绝压超阈值误报警）。

（三）防护结构：绝压场景环境适配

防护结构需保障设备在工业与医疗环境中稳定运行，同时避免外界因素影响真空室与绝压测量：

• 外壳与材质（绝压保护适配）：
  外壳采用 316L 不锈钢（普通场景）或 ABS + 玻璃纤维复合材质（轻量化场景，如医疗设备），壁厚 2~3mm，满足 0.5MPa 绝压下的结构强度（抗压强度≥15MPa）；外壳表面经防腐蚀涂层处理（户外场景），抵御雨水、盐雾侵蚀；
  设备体积设计为 Φ30mm×70mm（圆柱型）或 40mm×30mm×25mm（方型），适配真空干燥箱、呼吸机等设备的狭小安装空间（如设备面板、管道旁），重量≤150g，避免因设备过重导致的安装应力（应力≤3MPa）。
• 防护等级与安装适配：
  防护等级：干燥实验室、医疗设备内部选 IP65（防尘、防少量溅水），潮湿场景（如清洗车间、高海拔户外）选 IP67（短时浸水 1 米 / 30 分钟）；
  安装方式支持管道式（直接拧入管道）、面板式（嵌入设备面板），面板式安装开孔尺寸 Φ28mm（适配圆柱型外壳），支架式安装可调节角度（0-90°），适配不同安装环境；电气接口采用 M12×1 防水航空插头（防护等级 IP67），线缆采用屏蔽线（屏蔽层接地电阻≤10Ω），避免水汽、油污侵入电路，影响绝压信号处理。

二、0.5mpa 绝对压力传感器（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “绝压敏感元件 - 真空基准对比 - 信号处理” 的原理实现 0.5MPa 绝压测量，结合绝压场景 “排除大气压干扰、稳定真空基准、精准绝压管控” 的核心需求，解决传统表压传感器的适配痛点，逻辑围绕 “真空基准 + 绝压采集 + 精度补偿” 展开。

（一）基础工作流程（以扩散硅式为例）

1. 绝压采集与基准对比：0-0.5MPa 的被测介质通过压力接口作用于传压膜片，膜片形变通过中压硅油传递至绝压敏感芯片迎压面；芯片背压面与内置真空室连通（0Pa 绝压），形成 “被测绝压 - 0Pa 绝压” 的压力差，导致芯片内应变片电阻变化；
2. 信号生成与处理：惠斯通电桥将电阻变化转化为毫伏级信号（0Pa 绝压对应 0mV，0.5MPa 绝压对应 17.5~21mV），低噪声放大器放大信号后，MCU 结合 PT1000 温度数据进行宽温补偿，同时通过真空漂移监测电路修正真空基准偏差；
3. 信号输出：经线性补偿、数字滤波后的绝压信号，通过 D/A 转换器转化为 4~20mA 电流信号（或 RS485 数字信号），传输至 PLC、DCS 或设备控制器；
4. 安全监控：实时监测绝压值与真空室状态，若绝压超 0.5MPa（最大耐受 0.75MPa），触发过压保护（限制芯片电流 + 输出 22mA 报警）；若检测到真空室泄漏率超 1×10⁻⁵Pa/h，输出 3.8mA 故障预警，提醒维护人员校准或维修。

（二）绝压场景适配逻辑（与表压传感器对比）

1. 高海拔气动设备场景适配（0.1-0.5MPa 绝压，海拔 3000 米）：
   高海拔地区大气压低于标准大气压（3000 米处大气压约 70kPa，标准大气压 101.3kPa），传统表压传感器以当地大气压为基准，测量 0.4MPa 表压时，实际绝压为 0.4MPa+0.07MPa=0.47MPa，若按表压值控制气动设备（如气缸推力），会低估实际压力（偏差超 17.5%），导致设备推力不足（生产效率下降 20%）。
   0.5MPa 绝压变送器以 0Pa 绝压为基准，直接测量 0.47MPa 绝压，不受海拔大气压波动影响，气动设备推力控制误差≤±0.1%，生产效率恢复至低海拔水平；宽温补偿适配高海拔昼夜温差（-15℃~25℃），-15℃下绝压误差≤±0.2% FS；IP67 防护适应高海拔雨雪环境，RS485 信号传输至设备控制器（距离≤300 米），无需现场校准大气压基准，年减少因压力误判导致的故障维修 3~4 次（每次维修损失 5000 元）。
2. 真空干燥箱绝压监测场景适配（0.001-0.1MPa 绝压）：
   电子元件真空干燥需控制箱内绝压（如 0.01MPa 绝压，即真空度 99%），传统表压传感器以大气压为基准，若干燥箱内真空度未达标（如绝压 0.02MPa），表压传感器会误将 “0.02MPa 绝压 - 0.1MPa 大气压” 判定为 - 0.08MPa 表压，无法直观反映实际绝压，导致干燥不彻底（元件合格率 90%）。
   0.5MPa 绝压变送器直接测量箱内绝压，从真空状态（0.001MPa）到充氮至 0.1MPa 全程精准监测，绝压误差≤±0.0001MPa，元件干燥合格率升至 99.8%（年减少废品损失 2 万元）；真空漂移补偿确保 1 年内绝压偏差≤±0.0002MPa，无需频繁校准；IP65 防护适应干燥箱高温环境（85℃），4~20mA 信号接入干燥箱控制器，自动调节真空泵启停，实现无人值守，节省人工成本 1.2 万元 / 年。
3. 医疗呼吸机气道绝压控制场景适配（0.04-0.08MPa 绝压）：
   呼吸机需精准控制气道绝压（如吸气时 0.06MPa 绝压，呼气时 0.04MPa 绝压），传统表压传感器受病房大气压波动影响（如开窗通风导致大气压变化 ±2kPa），会误判气道压力变化（如大气压升高 2kPa，表压显示降低 2kPa，误判为呼气状态），影响呼吸支持精度（患者舒适度评分 80 分）。
   0.5MPa 绝压变送器直接测量气道绝压，不受大气压波动影响，吸气 / 呼气绝压控制误差≤±0.0005MPa，患者舒适度评分升至 95 分；316L 材质符合医疗卫生标准（可耐受酒精消毒），IP67 防护防消毒水溅；RS485 信号传输至呼吸机主控板，实时调整气流大小，适配成人、儿童不同呼吸需求，设备寿命≥3 年（传统传感器 1.5 年）。

三、0.5mpa 绝对压力传感器（压力变送器）的功能特性与典型应用

（一）核心功能特性（0.5MPa 绝压适配）

1. 0.5MPa 绝压精准测量：以 0Pa 绝压为基准，精度 ±0.1% FS~±0.5%，真空漂移补偿后误差≤±0.1%，不受大气压波动影响；
2. 稳定真空基准：金属 - 陶瓷密封真空室，泄漏率≤1×10⁻⁶Pa/h，真空度≤1×10⁻⁴Pa，长期使用基准不失效；
3. 强环境适配：耐温 - 20~85℃（宽温款 125℃），防护等级 IP65~IP67，316L / 哈氏合金材质耐腐，适配高海拔、真空、医疗场景；
4. 工业 / 医疗兼容输出：4-20mA/RS485 双输出，传输距离≤500 米（4-20mA），兼容 PLC/DCS 与医疗设备控制器，支持远程参数设置；
5. 安全低维护：过压保护 0.75MPa，真空泄漏预警，零点自校准，无机械运动部件，维护周期≥2 年，年维护成本≤300 元。

（二）典型应用场景与配置方案

应用场景	介质特性（0.5MPa 绝压）	推荐配置	核心价值（绝压优势体现）
高海拔气动设备（3000 米，0.1-0.5MPa 绝压）	压缩空气（温度 - 15-25℃，干燥，绝压波动 ±0.01MPa），户外雨雪，需抗低温	316L 不锈钢外壳 + 扩散硅绝压芯片 + RS485 通讯 + IP67 防护 + M14×1.5 接口 + 宽温补偿	绝压测量不受海拔大气压影响（推力误差 ±0.1%）；-15℃补偿误差 ±0.2%，适配低温；IP67 防雨雪，年省维修 2 万元；RS485 传 300 米，免现场校准
真空干燥箱（0.001-0.1MPa 绝压）	干燥空气 / 氮气（温度 25-85℃，真空状态，需精准绝压），实验室干燥环境	304 不锈钢外壳 + 扩散硅绝压芯片 + 4-20mA 输出 + IP65 防护 + G1/4" 接口 + 真空漂移补偿	绝压直测（0.001-0.1MPa），合格率 99.8%（省 2 万）；真空漂移补偿 1 年 / 校准，免频繁维护；IP65 防粉尘，4-20mA 控真空泵，省人工 1.2 万
医疗呼吸机（0.04-0.08MPa 绝压）	医用空气 / 氧气（常温，洁净，绝压动态变化），需卫生级，防消毒水	316L 不锈钢外壳 + 扩散硅绝压芯片 + RS485 通讯 + IP67 防护 + M12 接口 + 低噪声设计	绝压不受大气压波动影响（舒适度 95 分）；316L 耐消毒，符合医疗标准；IP67 防消毒水，低噪声信号（波动 ±0.0001MPa），寿命 3 年

四、0.5mpa 绝对压力传感器（压力变送器）的维护规范

（一）安装操作规范（绝压特有要求）

1. 真空基准保护与介质适配：

• 真空室检查：安装前通过 RS485 读取真空室真空度（应≤1×10⁻⁴Pa），若超 1×10⁻³Pa，需返厂重新抽真空，避免绝压基准失效；
• 介质预处理：确认被测介质无强腐蚀、无大颗粒杂质（粒径≤0.1mm），含颗粒介质（如气动系统压缩空气）加装 100 目滤网（316L 材质），避免划伤膜片或堵塞传压通道；
• 安全防护：绝压系统安装前泄压至大气压（避免带压安装导致膜片损坏），医疗场景安装需无菌操作（用 75% 酒精对接口、工具消毒）。

2. 位置选择与连接：

• 位置选择：避免安装在压力脉动源（如真空泵出口，距离≥5 倍管径）、温度剧烈变化处（如加热器旁），选设备平直段（如干燥箱腔体中部、呼吸机气道直管段）；垂直安装时接口朝下（防冷凝水积聚影响绝压传递）；
• 接口连接：螺纹接口涂抹耐介质密封脂（如气动系统用耐油密封脂，医疗场景用无菌密封脂），用扭矩扳手按标准扭矩拧紧（M14×1.5 扭矩 30-40N・m），避免过度拧紧损坏真空室密封；
• 参数设置：通过 RS485 设置绝压量程（0-0.5MPa）、输出信号（4-20mA/RS485）、滤波系数（波动大时设 0.5s）、泄漏预警阈值（1×10⁻⁵Pa/h）；执行零点校准（在标准大气压下，绝压显示应为当地大气压值，如标准大气压下显示 101.3kPa，偏差≤±0.1kPa）。

（二）日常维护与定期校准

1. 日常维护（每季度 1 次）：

• 外观与真空室检查：用软布蘸中性清洁剂擦拭外壳，检查接口密封处是否泄漏（涂抹肥皂水，无气泡）；通过设备软件读取真空室真空度（应≤1×10⁻⁴Pa），若超 1×10⁻³Pa，标记为需维修；
• 绝压精度核对：对比变送器输出信号与标准绝压源（精度 ±0.01%），在 0.125MPa、0.25MPa、0.5MPa 三个绝压点测试，偏差≤±0.5% 为正常；高海拔场景无需调整，直接以绝压值对比；
• 滤网清洁：若加装滤网，拆卸清洁（用压缩空气吹扫，医疗场景用无菌水冲洗），避免堵塞导致绝压传递滞后（如堵塞导致 0.5MPa 实际绝压显示 0.49MPa）。

2. 定期维护（每年 1 次）：

• 绝压精度校准：由 CMA 资质机构用 0-0.5MPa 标准绝压源（真空度≤1×10⁻⁵Pa）校准，误差超 ±0.5% 时调整温度补偿系数或真空漂移修正参数；校准需在常温（25℃±5℃）下进行，避免温度影响校准精度；
• 真空室与密封检查：拆卸设备（专业人员操作），检查真空室激光焊缝是否完好（无裂纹、腐蚀），更换老化的 O 型圈（使用超 3 年）；测试真空室泄漏率（采用氦检漏仪，泄漏率≤1×10⁻⁶Pa/h 为合格）；
• 电路检查：测试抗干扰性能（靠近变频器 1 米，绝压误差≤±0.3%）；检查过压保护（通入 0.75MPa 绝压，输出 22mA 报警）；备份设备参数，更新固件（提升真空漂移补偿精度）。

（三）常见故障排查（绝压特有问题）

• 绝压测量偏差大（超 ±1%）：
  可能原因：真空室泄漏（真空度下降）、膜片划伤 / 结垢、温度补偿失效；排查方法：检测真空室泄漏率（超差需返厂抽真空）、清洁 / 更换膜片、重新校准温度补偿系数，后执行零点校准。
• 真空室泄漏预警触发：
  可能原因：真空室焊缝裂纹、密封 O 型圈老化、传压通道堵塞导致膜片变形；排查方法：用氦检漏仪定位泄漏点（焊缝 / 接口）、更换 O 型圈、清洁传压通道，修复后重新抽真空。
• 信号无输出 / 波动：
  可能原因：供电故障（电压＜12V）、D/A 转换器故障、电磁干扰；排查方法：恢复 24V DC 供电、返厂维修 D/A 模块、检查屏蔽线接地（电阻≤10Ω）。

五、总结

0.5MPa 绝对压力传感器（压力变送器）通过 “真空基准稳定、0.5MPa 绝压精准、宽环境适配” 的核心优势，精准解决了中低压绝压场景 “大气压波动致误差、真空基准失准、环境适应性差” 的痛点，其 ±0.1%~±0.5% 的测量精度、3 年以上的真空室寿命、工业与医疗双场景兼容能力，使其成为高海拔设备、真空系统、医疗呼吸设备等领域的关键测量设备 —— 既保障绝压系统的精准控制（如气动推力、干燥真空度），又通过真空泄漏预警与过压保护实现安全防护，降低事故风险与运营成本。
在选型与使用中，需紧扣 “场景是否受大气压影响” 核心原则：若应用环境大气压稳定（如低海拔室内车间），表压传感器即可满足需求；若存在高海拔、真空配套、大气压频繁波动等情况，必须选用 0.5MPa 绝压压力传感器；同时需根据介质特性（腐蚀、黏度）选择 316L / 哈氏合金材质，根据环境选择 IP65~IP67 防护等级，通过规范安装（真空保护、精准校准）与维护（定期检查真空度），充分发挥其 “绝压精准、基准稳定、场景适配” 的价值。
未来，随着绝压测量需求的精细化（如微流控芯片、精准医疗），该类传感器将进一步整合真空室健康监测（实时预警泄漏风险）、无线低功耗通讯（如蓝牙 Low Energy、NB-IoT）、多参数集成（同步测量绝压、温度、湿度），持续提升中低压绝压测量的智能化与便捷性，为极端环境与精密领域的绝压管控提供更优质的技术支撑。
