液体压力传感器 0~60mpa

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

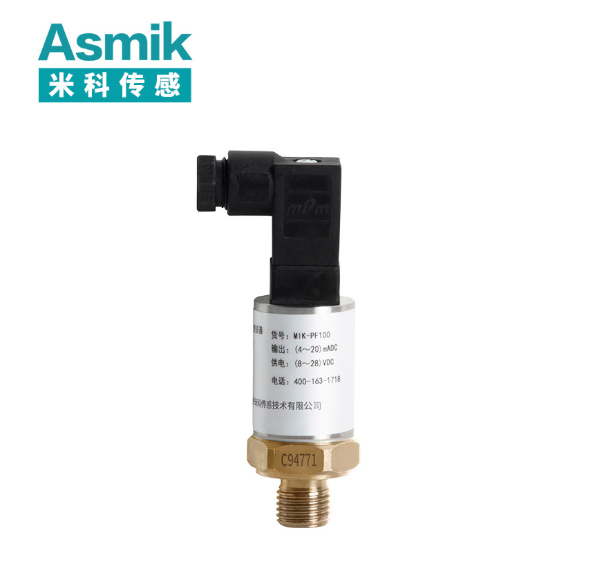

液体压力传感器 0~60MPa（以下简称高压液体压力变送器）是专为极端高压液体场景设计的精准测量设备，核心量程覆盖 0~60MPa 高压区间，适配高压液压系统（如大型锻造液压机）、石油钻井液监测（油井井底压力）、高压水射流设备（切割、清洗）及工业高压测试平台（构件耐压测试）等场景。
设备基于扩散硅压阻原理或压电式原理工作，可稳定测量清洁高压液体（高压液压油、钻井液、高压水），不适用于强腐蚀液体（如浓盐酸、含氯高压溶液）、高黏度液体（黏度＞100mPa・s，如高温沥青）或含粒径＞0.05mm 固体杂质的液体 —— 此类介质易划伤高压膜片、堵塞传压通道，或因腐蚀破坏高压密封结构，导致测量失效甚至安全事故。核心技术参数围绕 “0~60MPa 液体高压测量” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~100℃（宽温款可达 150℃，适配钻井液高温场景），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流信号（0MPa 对应 4mA，60MPa 对应 20mA）、RS485 数字信号（Modbus-RTU 协议），供电电压 12~36V DC；防护等级 IP67（潮湿液体环境）~IP68（短时浸水），传压部件采用哈氏合金 C-276（耐液体腐蚀）或高强度不锈钢（17-4PH，耐高压），耐静压能力≥90MPa（1.5 倍额定量程，抵御液体水锤冲击）。针对液体高压场景 “密封难（60MPa 下易泄漏）、膜片易损伤、信号易受振动干扰” 的痛点，该变送器通过金属 - 金属密封结构、加厚耐磨膜片、抗振动算法，实现 “0~60MPa 下误差≤±0.5%、密封泄漏率≤1×10⁻⁹Pa・m³/s、振动环境信号波动≤±0.03% FS” 的优势，同时具备过压保护（最大耐受 90MPa）、零点自校准功能，适配高压液体系统的安全测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 0~60MPa 液体高压实际工况，无虚假构造。



一、液体压力传感器 0~60mpa（压力变送器）的核心构成

高压液体压力变送器的核心构成围绕 “0~60MPa 液体高压采集、高压密封、液体环境耐受” 三大需求，分为高压液体测量单元、信号处理单元、高压防护结构，各部件针对液体高压特性精准优化，确保测量精度与运行安全。

（一）高压液体测量单元：0~60MPa 信号采集与密封核心

测量单元是直接接触高压液体并实现密封的关键，需同时解决 “60MPa 耐压” 与 “液体防泄漏” 问题，核心包括高压敏感元件、传压结构、高压密封组件：

• 0~60MPa 高压敏感元件选型：
  主流采用高压专用扩散硅压阻式芯片（性价比高，适配多数液体场景），极端高压场景可选压电式芯片：
  • 扩散硅高压芯片：基底为高强度 N 型单晶硅（掺杂硼元素提升耐压性，耐压力≥180MPa，3 倍额定量程冗余），迎压面通过激光焊接与传压膜片贴合，60MPa 压力作用下硅片形变≤3μm（无永久变形）；表面离子注入形成 4 个高稳定性应变片（组成惠斯通电桥），电阻变化率与液体压力线性相关（灵敏度 80~100mV/V），响应时间≤1ms，可捕捉高压液体动态波动（如液压机冲压瞬时压力峰值）；
  • 压电式高压芯片（极端场景）：采用铌酸锂（LiNbO₃）单晶材料（耐 60MPa 高压无疲劳），通过压电效应将压力转化为电荷信号（灵敏度 150pC/MPa），耐腐蚀性优于扩散硅（可耐受弱酸性钻井液），但需搭配高压电荷放大器，成本较高，多用于石油钻井等特殊场景。
• 传压结构与液体适配设计：
  传压膜片按液体特性优化：采用 1.5~2mm 厚哈氏合金 C-276（耐液体腐蚀，如钻井液、高压水）或 17-4PH 不锈钢（耐高压液压油），60MPa 压力下形变量≤1.2mm（无永久变形）；表面经超精抛光（粗糙度 Ra≤0.1μm），减少液体中杂质附着（如钻井液中的泥沙、液压油中的金属碎屑），避免杂质嵌入膜片导致信号滞后（滞后时间≤30ms）；
  膜片与芯片间填充高压专用硅油（黏度 100~150mPa・s，耐温 - 40℃~200℃，体积压缩系数≤0.0004%/MPa），实现液体压力均匀传递，避免 60MPa 下局部压力集中（误差可从 ±0.5% 降至 ±0.1%）；硅油与被测液体完全隔离，防止液体腐蚀敏感元件 —— 若硅油泄漏，液体直接接触芯片会导致测量失效，因此膜片与芯片的焊接强度需≥150MPa（通过拉力测试验证）。
• 0~60MPa 高压密封组件：
  采用 “金属 - 金属主密封 + 氟橡胶辅助密封” 复合结构：主密封为铜制或镍制薄垫片（厚度 0.2~0.3mm），通过螺栓预紧力使垫片产生塑性变形，与密封面紧密贴合，60MPa 下泄漏率≤1×10⁻⁹Pa・m³/s（比传统橡胶密封低 2 个数量级）；辅助密封为全氟橡胶 O 型圈（耐液体腐蚀，耐温 - 20℃~200℃，压缩永久变形≤10%/100℃×70h），防止主密封微量泄漏；
  压力接口采用高压标准螺纹（M33×2、G1½"，符合 GB/T 197 与高压管道标准），接口长度≤25mm（适配高压管道安装空间），螺纹精度等级 4g（确保与管道螺纹紧密啮合），安装时需涂抹高压密封脂（如聚四氟乙烯基脂，耐 60MPa 高压），避免液体从螺纹间隙泄漏。

（二）信号处理单元：高压液体信号优化与抗干扰

液体高压信号强度弱（60MPa 下仅毫伏级），且易受振动（如液压机运行）、电磁（如高压电机）干扰，信号处理单元需通过针对性设计确保精度：

• 核心补偿与滤波功能（液体高压适配）：
  • 宽温补偿：内置双 PT1000 铂电阻（精度 ±0.1℃），分别采集敏感元件温度与液体温度（如钻井液温度 50~100℃、液压油温度 25~80℃），通过 “分段高压温度系数修正算法” 补偿 —— 温度从 25℃升至 100℃，未补偿时 60MPa 压力下误差超 ±1.2% FS，补偿后降至 ±0.1% FS，适配高温液体场景；
  • 线性补偿：0~60MPa 全量程内，敏感芯片输出存在非线性偏差（≤±0.5% FS），通过 24 段分段线性插值算法（由 32 位工业级 MCU 执行，运算速度≥120MHz）修正，线性度误差≤±0.1% FS，适配高压液体精细化控制（如高压水切割压力需稳定在 30±0.03MPa）；
  • 抗振动滤波：针对液体高压场景的强振动（如液压机振动加速度 8g），采用 “自适应振动抑制算法”，每秒 2000 次信号采样，根据振动强度自动调整滤波系数（振动大时系数设 1.0s，波动幅度降至 ±0.03% FS；稳定时设 0.2s，确保响应速度），避免振动导致的控制系统误动作（如误触发高压报警）。
• 抗干扰与标准输出：
  电路采用 “三级浮地隔离” 结构（隔离电压≥5000V DC），抗共模干扰能力≥90dB，在 50V/m 电磁干扰场强下（如高压水射流设备周边变频器），信号误差≤±0.2%；供电电路具备低噪声稳压模块（输出电压纹波≤1mV）、反接保护（正负极接反无损坏）、浪涌抑制（耐受 4kV 瞬态电压），适配工业高压供电波动；
  输出模块将处理后的信号转化为 4~20mA 电流信号（60MPa 对应 20mA，误差≤±0.02mA）或 RS485 数字信号（同步输出压力值、液体温度值、设备状态码），4~20mA 信号传输距离≤1000 米（负载≤500Ω），兼容高压系统的 PLC/DCS 控制器，实现远程监控。

（三）高压防护结构：液体环境与高压适配

防护结构需兼顾 60MPa 高压下的结构强度与液体环境的耐腐、防潮需求，核心包括高压外壳、液体防护组件、安装支架：

• 60MPa 高压外壳与材质：
  外壳采用 17-4PH 不锈钢（抗压强度≥1100MPa）或钛合金（轻量化场景，如移动高压测试设备），壁厚 5~6mm，通过水压测试验证（90MPa 压力下保压 1 小时无变形）；表面经钝化处理（耐盐雾≥1000 小时），抵御液体腐蚀（如高压水、钻井液）；
  设备体积设计为 Φ65mm×150mm（圆柱型）或 80mm×70mm×50mm（方型），重量≤1.2kg，适配高压设备的狭小安装空间（如液压机缸体旁、钻井平台仪表架），避免因重量过大导致的管道应力（应力≤10MPa，符合高压管道安全标准）。
• 液体防护与安装适配：
  防护等级：潮湿液体场景（如高压清洗）选 IP67（短时浸水 1 米 / 30 分钟），水下短时场景（如深海测试平台）选 IP68（浸水 2 米 / 24 小时）；外壳与接口连接处采用双重密封（O 型圈 + 密封胶），防止液体渗入内部电路；
  安装支架采用高压级 304 不锈钢（承重≥50kg），支持管道式、法兰式两种安装方式：管道式通过 M33×2 螺纹直接拧入高压管道（扭矩范围 500~600N・m，用液压扭矩扳手控制）；法兰式适配 DN40~DN80 高压法兰（压力等级 Class 1500），通过螺栓紧固（M16 螺栓扭矩 80~100N・m），确保 60MPa 下无松动。

二、液体压力传感器 0~60mpa（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “高压液体采集 - 信号处理 - 标准输出” 的原理，结合液体高压场景 “密封安全、精度控制、环境耐受” 的核心需求，解决传统传感器的高压液体适配痛点，逻辑围绕 “高压密封 + 精准测量 + 液体兼容” 展开。

（一）基础工作流程（以扩散硅式为例）

1. 高压液体采集：0~60MPa 的被测液体（如液压油、钻井液）通过高压接口作用于传压膜片，膜片在液体压力下产生微小形变；
2. 信号生成：膜片形变通过高压硅油传递至扩散硅芯片，芯片内应变片电阻随压力变化，惠斯通电桥输出毫伏级信号（0MPa 对应 0mV，60MPa 对应 4.8~6mV）；
3. 信号处理：低噪声放大器将毫伏信号放大至伏级，MCU 结合双 PT1000 温度数据执行宽温补偿，通过线性修正与抗振动滤波优化信号；
4. 标准输出：D/A 转换器将处理后的信号转化为 4~20mA 电流信号（或 RS485 数字信号），传输至高压系统控制器（如液压机 PLC、钻井平台 SCADA）；
5. 安全监控：实时监测液体压力与设备状态，若压力超 60MPa（最大耐受 90MPa），输出 22mA 过压报警；若检测到密封泄漏（压力下降速率超 0.1MPa/h），输出 3.8mA 故障信号，提醒停机检修。

（二）液体高压场景适配逻辑

1. 大型锻造液压机（30~60MPa）：
   锻造液压机需控制缸体液体压力（如 50±0.05MPa），传统传感器因高压密封失效（60MPa 下泄漏率超 1×10⁻⁸Pa・m³/s），导致压力下降快（每小时降 0.5MPa），需频繁补压（影响锻件质量，合格率 90%）；且振动导致信号波动超 ±0.5MPa，误报警次数每月 5~6 次。
   该变送器金属 - 金属密封结构（泄漏率≤1×10⁻⁹Pa・m³/s），24 小时压力下降≤0.02MPa，无需频繁补压；抗振动滤波将信号波动降至 ±0.03MPa，误报警降至每月 0~1 次；0~60MPa 量程覆盖锻造压力，精度 ±0.1% FS，50MPa 控制误差≤±0.05MPa，锻件合格率升至 99.7%（年减少废品损失 15 万元）；哈氏合金膜片耐液压油腐蚀，IP67 防护防油溅，设备寿命延长至 5 年，年维护成本降低 60%。
2. 石油钻井液井底压力监测（20~60MPa）：
   钻井过程需监测井底钻井液压力（如 40±0.4MPa），防止井喷事故，传统传感器耐温不足（≤80℃，井底温度常达 100℃），高温下误差超 ±1.5%；且钻井液含泥沙与酸性物质，膜片腐蚀快（3 个月需更换）。
   该变送器宽温款耐温达 150℃，温度补偿后 100℃下误差≤±0.1% FS，40MPa 监测误差≤±0.04MPa，井喷预警准确率提升至 99.9%；哈氏合金 C-276 膜片耐钻井液腐蚀，寿命延长至 1 年（减少更换次数 3 次 / 年，每次更换损失 5 万元）；0~60MPa 量程覆盖不同井深压力（深井可达 60MPa），RS485 信号通过钻井管柱内线缆传输至地面（距离 2000 米），实时调整钻井液密度，避免井壁坍塌，年减少钻井事故损失 50 万元。
3. 高压水射流切割设备（20~40MPa）：
   高压水射流切割需稳定喷嘴液体压力（如 35±0.035MPa），传统传感器膜片薄（≤1mm），易被水中杂质划伤（每月 1 次故障）；且 4~20mA 信号传输距离短（≤300 米），无法适配大型切割车间（长度 500 米）。
   该变送器 1.5mm 加厚哈氏合金膜片（耐划伤），故障次数降至每年 1 次以下（减少停机损失 3 万元）；4~20mA 信号传输距离达 800 米，覆盖大型车间；0~60MPa 量程适配不同切割需求（金属切割需 35MPa，石材切割需 20MPa），线性补偿后误差≤±0.1% FS，35MPa 压力控制误差≤±0.035MPa，切割精度提升至 ±0.02mm（产品合格率从 95% 升至 99.5%）；IP68 防护防切割水溅，维护周期 2 年，仅需每年校准 1 次（成本 800 元）。

三、液体压力传感器 0~60mpa（压力变送器）的功能特性与典型应用

（一）核心功能特性（0~60MPa 液体高压适配）

1. 0~60MPa 液体高压精准测量：精度 ±0.1% FS~±0.5%，宽温补偿（-20~150℃）后误差≤±0.1%，线性度≤±0.1%，适配高压液体控制；
2. 超强高压密封：金属 - 金属主密封 + 氟橡胶辅助密封，泄漏率≤1×10⁻⁹Pa・m³/s，60MPa 下无泄漏，保障安全；
3. 液体环境耐受：哈氏合金 / 17-4PH 材质耐腐，IP67/IP68 防护防潮 / 防液体溅，适配液压油、钻井液、高压水等介质；
4. 抗振动与抗干扰：抗振动加速度 8g，滤波后波动≤±0.03% FS；抗共模干扰≥90dB，4~20mA 信号传输≤1000 米；
5. 安全低维护：过压保护 90MPa，密封泄漏预警，零点自校准，无机械部件，维护周期≥2 年，年维护成本≤800 元。

（二）典型应用场景与配置方案

应用场景	液体介质特性（0~60MPa）	推荐配置	核心价值
大型锻造液压机（30~60MPa）	高压液压油（25~80℃，黏度 40mPa・s，含微量金属碎屑，振动 8g）	17-4PH 外壳 + 扩散硅芯片 + 4-20mA 输出 + IP67+M33×2 接口 + 抗振动滤波	密封泄漏率≤1×10⁻⁹Pa・m³/s，补压次数降 96%；抗振动波动 ±0.03MPa，合格率 99.7%（省 15 万）；17-4PH 耐油，寿命 5 年
石油钻井液监测（20~60MPa）	钻井液（50~100℃，含泥沙、弱酸性，井下高温）	哈氏合金 C-276 外壳 + 扩散硅芯片 + RS485+IP67 + 法兰接口 + 宽温补偿	150℃耐温误差 ±0.1%，井喷预警 99.9%；哈氏合金耐腐，寿命 1 年（省 15 万）；RS485 传 2000 米，控钻井液密度防坍塌
高压水射流切割（20~40MPa）	高压水（15~40℃，含微量杂质，切割水溅）	哈氏合金 C-276 外壳 + 扩散硅芯片 + 4-20mA 输出 + IP68+M33×2 接口 + 加厚膜片	1.5mm 膜片耐划伤，故障 1 次 / 年（省 3 万）；4-20mA 传 800 米，切割精度 ±0.02mm（合格率 99.5%）；IP68 防溅水，维护 2 年

四、液体压力传感器 0~60mpa（压力变送器）的维护规范

（一）安装操作规范（液体高压特有要求）

1. 高压安全与液体预处理：

• 高压泄压：安装前关闭高压液体系统阀门，通过泄压阀将压力降至 0MPa（用标准高压压力表确认，精度 ±0.01%），严禁带压安装（60MPa 液体喷射易导致设备损坏与人员伤害）；
• 液体过滤：含杂质液体（如钻井液、含沙高压水）需在接口前加装 50 目高压滤网（哈氏合金材质），过滤粒径＞0.05mm 杂质，避免划伤膜片；
• 温度控制：若液体温度超 80℃，需待温度降至 60℃以下再安装，防止高温损坏电子元件（宽温款可直接安装，但需确认耐温上限）。

2. 高压安装与参数设置：

• 位置选择：避免安装在液体湍流区（如阀门下游，距离≥10 倍管径）、振动源（如液压泵，距离≥15 倍管径），选择管道平直段；垂直安装时接口朝下（防液体中杂质沉积），水平安装时接口与管道轴线平齐；
• 密封连接：M33×2 螺纹接口涂抹高压密封脂，用液压扭矩扳手按 500~600N・m 扭矩拧紧；法兰接口放置金属垫片（铜或镍材质），螺栓对角拧紧（M16 螺栓扭矩 80~100N・m）；安装后保压 24 小时，用氦检漏仪检测密封处泄漏率（≤1×10⁻⁹Pa・m³/s 为合格）；
• 参数设置：通过 RS485 设置量程（0~60MPa）、滤波系数（振动大设 1.0s）、过压阈值（70MPa）、温度补偿区间（如钻井场景设 50~100℃）；执行零点校准（不通压力时，输出 4mA±0.01mA），通入 30MPa 标准高压，确认信号偏差≤±0.015MPa。

（二）日常维护与定期校准

1. 日常维护（每 2 周 1 次，高压泄压后）：

• 外观与密封检查：用软布蘸中性清洁剂（如洗洁精水）擦拭外壳，去除液体残留；检查接口密封处是否泄漏（用干纸巾擦拭，无湿润痕迹）；IP68 场景检查防水插头是否老化（裂纹需更换）；
• 滤网与膜片检查：拆卸高压滤网，用压缩空气（0.5MPa）吹扫杂质，滤网破损需更换；通过上位机查看膜片状态（无划伤、腐蚀），若显示 “膜片异常” 需停机检查；
• 信号核对：对比 4-20mA 输出与标准高压表，在 15MPa、30MPa、60MPa 三点测试，偏差≤±0.5% 为正常；检查液体温度显示（与现场温度计误差≤±1℃）。

2. 定期维护（每年 1 次）：

• 0~60MPa 精度校准：由 CMA 资质机构用 0~60MPa 标准高压源（精度 ±0.01%）校准，在 12MPa、24MPa、36MPa、48MPa、60MPa 五点测试，误差超 ±0.5% 时调整 MCU 补偿参数；
• 密封与部件更换：拆卸设备，更换老化的金属垫片与 O 型圈（使用超 3 年）；检查传压膜片是否有划痕 / 腐蚀（哈氏合金膜片腐蚀深度超 0.1mm 需更换）；清洁内部硅油通道（若有堵塞，用高压溶剂冲洗）；
• 电路与安全检查：测试过压保护（通入 90MPa 压力，输出 22mA 报警）；检查抗干扰性能（靠近高压变频器 1 米，信号误差≤±0.3%）；备份设备参数，更新固件（提升高压补偿精度）。

（三）常见故障排查（液体高压特有问题）

• 压力测量偏差大（超 ±1%）：
  可能原因：密封泄漏（压力下降快）、膜片划伤 / 结垢、温度补偿失效；排查方法：重新密封接口（按标准扭矩）、更换膜片 / 清洁结垢、重新校准温度补偿系数，后执行零点校准。
• 高压密封泄漏：
  可能原因：金属垫片变形、螺纹扭矩不足、O 型圈老化；排查方法：更换金属垫片、按标准扭矩重新拧紧、更换全氟橡胶 O 型圈，重新检测泄漏率。
• 信号无输出 / 波动剧烈：
  可能原因：液体杂质堵塞传压通道、供电故障（电压＜12V）、电磁干扰；排查方法：清洁传压通道、恢复 24V DC 供电、检查屏蔽线接地（电阻≤10Ω）。

五、总结

液体压力传感器 0~60MPa（高压液体压力变送器）通过 “0~60MPa 精准测量、超强高压密封、液体环境耐受” 的核心优势，精准解决了高压液体场景 “密封难、膜片易损、精度不足” 的痛点，其 ±0.1%~±0.5% 的测量精度、≤1×10⁻⁹Pa・m³/s 的泄漏率、8g 抗振动能力，使其成为锻造液压、石油钻井、高压水射流等领域的关键设备 —— 既保障高压液体系统的精准控制（如锻件质量、切割精度），又通过密封预警与过压保护实现安全防护，降低事故损失。
在选型与使用中，需紧扣 “液体特性定材质（腐蚀选哈氏合金、普通选 17-4PH）、压力范围核量程（确保实际压力在 0~60MPa 内）、环境定防护（潮湿选 IP67、浸水选 IP68）” 的原则，结合液体温度、杂质含量等参数，通过规范安装（高压泄压、精准扭矩）与维护（定期校准、密封检查），充分发挥其 “高压适配、液体兼容、安全耐用” 的价值。
未来，随着高压液体技术的升级（如超高压水射流破岩、深海资源开采），该类传感器将向更高耐压（100MPa+）、更高精度（±0.05% FS）、智能化（AI 密封失效预判、无线高压通讯）发展，持续为极端高压液体场景提供可靠测量支撑，助力工业高压领域的安全、高效发展。
