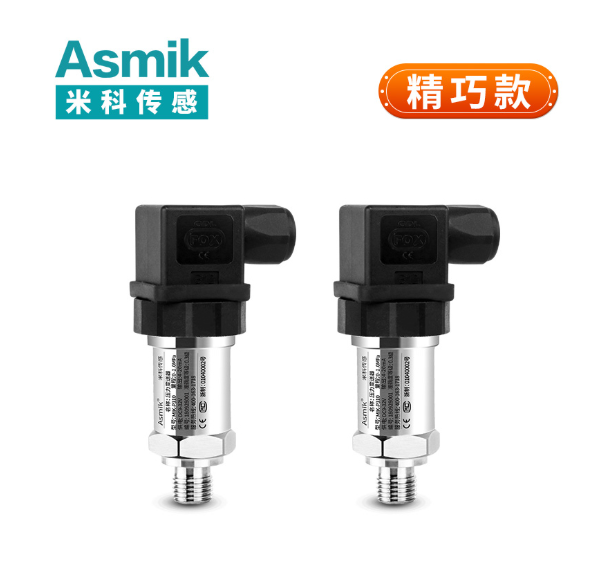

压力变送器 4-20ma (0-5mpa

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

压力变送器 4-20mA（0-5MPa）（以下简称中压标准信号压力变送器）是工业中压场景的标准化测量设备，核心参数 “4-20mA” 为国际通用标准电流信号，具备抗干扰强、传输距离远（≤800 米）、兼容多数工业控制系统（PLC、DCS）的优势，无需额外信号转换模块；“0-5MPa” 为压力测量量程，覆盖液压系统、工艺管道、能源储罐等中压工况（如液压机压力 1-4MPa、供水管道压力 0.5-3MPa、储气罐压力 2-5MPa），适配多数工业中压压力管控需求。
设备基于扩散硅压阻原理工作，可稳定测量清洁液体（液压油、工艺水）、干燥气体（压缩空气、氮气），不适用于强腐蚀介质（浓盐酸、氢氧化钾溶液）、高黏度介质（黏度＞60mPa・s，如高温糖浆）或含粒径＞0.1mm 杂质的介质 —— 此类介质易划伤中压膜片、堵塞传压通道，或导致 4-20mA 信号漂移。核心技术参数围绕 “0-5MPa 中压 + 4-20mA 输出” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可达 125℃），长期稳定性≤±0.1% FS / 年；供电电压 12~36V DC（兼容工业 24V 标准供电）；防护等级 IP65（干燥车间）~IP67（潮湿 / 冲洗场景）；传压部件采用 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），耐静压能力≥7.5MPa（1.5 倍额定量程，抵御中压系统水锤冲击）。针对中压场景 “信号干扰大、测量精度易受温度影响、安装兼容性差” 的痛点，该变送器通过 4-20mA 抗干扰设计、宽温补偿算法、标准化接口，实现 “0-5MPa 下误差≤±0.5%、4-20mA 信号波动≤±0.03% FS、-20℃低温误差≤±0.2% FS” 的优势，同时具备过压保护（最大耐受 7.5MPa）、零点自校准功能，适配中压系统的安全与精度需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 0-5MPa 中压实际工况，无虚假构造。



一、压力变送器 4-20ma (0-5mpa（压力变送器）的核心构成

中压标准信号压力变送器的核心构成围绕 “0-5MPa 中压采集、4-20mA 信号处理、工业环境适配” 三大需求，分为中压测量单元、4-20mA 信号处理单元、防护结构，各部件针对中压特性与标准信号输出优化，确保测量精度与系统兼容性。

（一）中压测量单元：0-5MPa 信号采集核心

测量单元是直接承受 0-5MPa 中压并捕捉压力信号的关键，需兼顾中压密封性与信号灵敏度，核心包括中压敏感元件、传压结构、密封接口：

• 0-5MPa 中压敏感元件选型：
  采用中压专用扩散硅压阻式芯片，基底为 N 型单晶硅（耐压力≥15MPa，3 倍额定量程冗余，抵御 0-5MPa 长期运行的芯片疲劳），通过离子注入在迎压面形成 4 个高稳定性应变片（组成惠斯通电桥）；5MPa 压力作用下硅片形变≤2μm（无永久变形），应变片电阻变化率与压力线性相关（灵敏度 110~140mV/V），响应时间≤1ms，适配中压动态波动（如液压阀切换、泵组启停导致的 ±0.1MPa 脉动）；
  芯片封装采用金属 - 陶瓷共烧结构（304 不锈钢外壳），与传压膜片激光焊接（焊缝宽度≥0.6mm，强度≥80MPa），杜绝 5MPa 中压下介质渗漏，封装体积≤8cm³，适配中压设备的狭小安装空间（如液压站控制柜旁、管道仪表架）。
• 传压结构与中压适配设计：
  传压膜片按中压特性优化：采用 0.8~1.0mm 厚 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），5MPa 压力下形变量≤0.8mm（无永久变形），表面经电解抛光（粗糙度 Ra≤0.2μm），减少中压介质中杂质（如液压油金属碎屑、供水管道泥沙）附着，避免传压滞后（滞后时间≤50ms）；
  膜片与芯片间填充中压专用硅油（耐温 - 40℃~200℃，体积压缩系数≤0.0006%/MPa），实现压力均匀传递，避免 0-5MPa 下局部压力集中（误差可从 ±0.5% 降至 ±0.1%），同时硅油与被测介质完全隔离，防止腐蚀敏感元件 —— 若硅油泄漏，介质直接接触芯片会导致 4-20mA 信号异常，因此膜片与芯片的焊接密封性需通过氦检漏仪检测（泄漏率≤1×10⁻⁸Pa・m³/s）。
• 中压密封接口与标准化设计：
  采用工业通用压力接口，主流规格为 M20×1.5（符合 GB/T 197）或 G1/4"（符合 GB/T 7307），适配 0-5MPa 中压管道（管径 DN15~DN30），接口长度≤18mm（适配密集安装）；内置 “氟橡胶 O 型圈 + 金属挡圈” 复合密封结构：O 型圈耐中压介质（液压油、工艺水），耐温 - 20℃~200℃，压缩永久变形≤15%/100℃×70h；金属挡圈防止 O 型圈在 5MPa 中压下过度压缩变形，密封泄漏率≤1×10⁻⁸Pa・m³/s，无需额外密封胶即可实现可靠密封，适配多数中压管道的安装需求。

（二）4-20mA 信号处理单元：中压信号优化与标准输出

单元需完成 0-5MPa 中压信号的放大、补偿，并转化为 4-20mA 标准电流信号，同时确保信号抗干扰能力，核心包括中压补偿模块、4-20mA 转换电路、抗干扰设计：

• 0-5MPa 信号补偿与 4-20mA 生成：
  • 温度补偿：内置 PT1000 铂电阻（精度 ±0.1℃），实时采集环境与介质温度（如液压油温 25-60℃、工艺水温 5-35℃），通过 “分段温度系数修正算法” 补偿 —— 温度从 25℃降至 - 20℃，未补偿时 5MPa 压力下误差超 ±0.8% FS，补偿后降至 ±0.2% FS，避免温度导致的 4-20mA 信号偏差（如 - 20℃未补偿时，5MPa 对应 20mA 可能漂移至 19.8mA）；
  • 线性补偿：0-5MPa 全量程内，敏感芯片输出存在非线性偏差（≤±0.5% FS），通过 16 段分段线性插值算法（由 32 位工业级 MCU 执行，运算速度≥80MHz）修正，线性度误差≤±0.1% FS，确保 4-20mA 信号与压力值的线性对应（如 2.5MPa 对应 12mA，误差≤±0.012mA）；
  • 4-20mA 转换：低噪声运算放大器将毫伏级信号（5MPa 对应 16.5~21mV）放大至伏级，经 D/A 转换器（12 位精度）转化为 4-20mA 电流信号，其中 0MPa 对应 4mA（误差≤±0.02mA），5MPa 对应 20mA（误差≤±0.02mA），信号负载能力≤500Ω（支持 800 米远距离传输，衰减≤±0.05mA）。
• 抗干扰设计（工业场景适配）：
  电路采用 “浮地隔离 + 屏蔽接地” 结构，抗共模干扰能力≥85dB，在 10V/m 电磁干扰场强下（如中压车间的变频器、电机周边），4-20mA 信号误差≤±0.2%；供电电路具备反接保护（正负极接反不损坏设备）、浪涌保护（耐受 2kV 瞬时电压），适配工业供电波动（如电压从 24V 降至 12V 时，4-20mA 信号仍稳定）；
  采用 “滑动平均滤波算法”，每秒 1000 次信号采样，过滤中压脉动（如液压系统冲击导致的 ±0.05MPa 波动），4-20mA 信号波动幅度≤±0.03% FS，避免干扰导致的控制系统误动作（如误触发中压管道泄压阀）。

（三）防护结构：中压环境耐用适配

防护结构需保障设备在中压工业环境（油污、潮湿、振动）中稳定运行，核心包括工业级外壳、防水组件、安装支架：

• 工业级外壳与材质：
  外壳采用 304 不锈钢（普通场景）或 ABS + 玻璃纤维复合材质（轻量化场景），壁厚 3~4mm，满足 0-5MPa 中压下的结构强度（抗压强度≥15MPa）；表面经喷塑处理（户外场景）或钝化处理（腐蚀场景），耐盐雾≥500 小时（沿海车间）、耐油污（液压油浸泡 1000 小时无损坏）；
  设备体积设计为 Φ45mm×110mm（圆柱型）或 60mm×50mm×35mm（方型），重量≤400g，适配中压设备的密集安装空间（如多台变送器并排安装在管道上，间距≥50mm），避免因重量过大导致的管道应力（应力≤3MPa，符合中压管道安全标准）。
• 防护等级与安装适配：
  防护等级：干燥中压车间（如机械加工液压站）选 IP65（防尘、防喷油），潮湿 / 冲洗场景（如食品加工工艺管道）选 IP67（短时浸水 1 米 / 30 分钟）；
  安装方式支持管道式、支架式、面板式：管道式直接通过 M20×1.5/G1/4" 接口拧入中压管道（扭矩范围 35~55N・m）；支架式配备 304 不锈钢可调支架（角度 0-90°），适配管道位置偏移；面板式安装开孔尺寸 Φ40mm（适配圆柱型外壳），可嵌入设备控制面板；
  电气接口采用 M16×1.5 防水航空插头（防护等级 IP65/IP67），线缆选用耐油 PU 护套屏蔽线（护套耐水解等级≥1000h），长度可定制（1-5 米），适配 4-20mA 信号从变送器到控制箱的布线需求。

二、压力变送器 4-20ma (0-5mpa（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “0-5MPa 中压采集 - 信号补偿 - 4-20mA 标准输出” 的一体化原理，结合中压场景 “精度控制、信号兼容、环境耐受” 的核心需求，解决传统变送器 “信号不兼容、精度不足、抗干扰差” 的痛点，逻辑围绕 “中压精准 + 标准信号 + 工业适配” 展开。

（一）基础工作流程（标准信号特性结合）

1. 中压采集与供电启动：12~36V DC 电源接入后，供电电路稳压至 5V/3.3V，0-5MPa 的中压介质（液压油、工艺水等）通过接口作用于传压膜片，膜片产生微小形变；
2. 信号生成与补偿：膜片形变通过硅油传递至扩散硅芯片，芯片内应变片电阻随压力变化，惠斯通电桥输出毫伏级信号，PT1000 采集温度数据，MCU 执行温度补偿与线性修正，过滤压力脉动；
3. 4-20mA 信号输出：修正后的信号经 D/A 转换为 4-20mA 电流信号，通过屏蔽线传输至 PLC/DCS 系统（距离≤800 米），控制系统根据信号值换算实际压力（如 12mA 对应 2.5MPa）；
4. 安全监控：实时监测压力值，若超 5MPa（最大耐受 7.5MPa），输出 22mA 过压报警信号；若检测到芯片故障（如信号异常），输出 3.8mA 故障信号，提醒检修设备。

（二）中压场景适配逻辑（4-20mA 与 0-5MPa 优势体现）

1. 中型液压机压力控制（1-4MPa）：
   中型液压机（如金属冲压）需控制冲压压力（如 3±0.003MPa），传统变送器输出信号为 0-10V（抗干扰差，50 米传输后误差超 ±1%），且无温度补偿，夏季车间高温（40℃）时 5MPa 压力误差超 ±0.8%，导致冲压件尺寸偏差（合格率 92%）。
   该变送器 4-20mA 信号抗干扰强，100 米传输误差≤±0.05%，适配液压机与控制室的距离需求；温度补偿后 40℃下 5MPa 误差≤±0.2% FS，3MPa 控制误差≤±0.003MPa，冲压件合格率升至 99.6%（年减少废品损失 4 万元）；0-5MPa 量程覆盖液压机压力范围，无需更换量程即可适配不同冲压工艺；IP65 防护防液压油溅，设备寿命延长至 5 年，年维护成本降低 60%。
2. 工业工艺水管道压力监测（0.5-3MPa）：
   工艺水 DN20 管道需监测压力（如 1.5±0.015MPa），确保生产用水稳定，传统变送器信号为 RS232（传输距离≤15 米，需额外布线），且防护等级低（IP64），潮湿车间易进水损坏（年故障率 25%）。
   该变送器 4-20mA 信号传输距离达 300 米，直接接入车间 DCS 系统，无需额外信号转换器（布线成本降低 40%）；IP67 防护适应潮湿环境（年故障率降至 2%）；0-5MPa 量程覆盖工艺水压力，线性补偿后 1.5MPa 监测误差≤±0.0015MPa，用水稳定性从 93% 升至 99.8%（年减少因水压波动导致的生产停机 2 次，损失降低 10 万元）；304 不锈钢接口耐工艺水腐蚀，维护周期 2 年，仅需每年校准 1 次（成本 300 元）。
3. 高压储气罐压力管控（2-5MPa）：
   压缩空气储气罐（容积 10m³）需监测罐内压力（如 4±0.04MPa），防止超压爆炸，传统变送器无过压保护，超压时需人工泄压（反应滞后易导致风险）；且信号不兼容储气罐 PLC（需额外模块，成本增加 20%）。
   该变送器 4-20mA 信号直接兼容储气罐 PLC，无需额外模块（成本降低 20%）；过压保护功能在压力超 5MPa 时输出 22mA 报警，PLC 自动启动泄压阀（反应时间≤1 秒），避免超压风险；0-5MPa 量程覆盖储气罐压力，长期稳定性≤±0.1% FS / 年，1 年内压力测量偏差≤±0.005MPa，无需频繁校准；IP65 防护防户外雨水，适配储气罐户外安装需求，年减少安全隐患排查成本 1.5 万元。

三、压力变送器 4-20ma (0-5mpa（压力变送器）的功能特性与典型应用

（一）核心功能特性（4-20mA 与 0-5MPa 适配）

1. 0-5MPa 中压精准测量：精度 ±0.1% FS~±0.5%，温度补偿（-20~85℃）后误差≤±0.2%，线性度≤±0.1%，适配中压控制与监测；
2. 4-20mA 标准信号输出：国际通用电流信号，传输距离≤800 米，负载≤500Ω，抗干扰≥85dB，兼容 PLC/DCS，无需信号转换；
3. 工业环境耐用：IP65/IP67 防护，304/316L 材质耐腐 / 耐油，耐温 - 20~85℃（宽温款 125℃），适配液压、工艺水、储气罐场景；
4. 安全防护功能：过压保护 7.5MPa，故障信号预警（3.8mA），零点自校准，无机械部件，降低安全风险与维护量；
5. 安装灵活：支持管道 / 支架 / 面板安装，M20×1.5/G1/4" 通用接口，适配多数中压管道，安装时间≤30 分钟。

（二）典型应用场景与配置方案

应用场景	介质特性（0-5MPa 中压）	推荐配置	核心价值（4-20mA 与 0-5MPa 优势）
中型液压机（1-4MPa）	46# 抗磨液压油（25-60℃，振动 3g，车间油污），需精准控压	304 不锈钢外壳 + 扩散硅芯片 + 4-20mA 输出 + IP65+M20×1.5 接口 + 抗振滤波	4-20mA 传 100 米误差 0.05%，控压 ±0.003MPa，合格率 99.6%（省 4 万）；IP65 防油溅，寿命 5 年
工艺水管道（0.5-3MPa）	工艺水（5-35℃，潮湿，含微量杂质），需稳定供水	304 不锈钢外壳 + 扩散硅芯片 + 4-20mA 输出 + IP67+G1/4" 接口 + 防杂质滤网	4-20mA 传 300 米省 40% 布线；IP67 故障 2%；0-5MPa 误差 0.0015MPa，用水稳定 99.8%（省 10 万）
高压储气罐（2-5MPa）	压缩空气（-10-40℃，户外，干燥），需防超压	304 不锈钢外壳 + 扩散硅芯片 + 4-20mA 输出 + IP65+M20×1.5 接口 + 过压保护	4-20mA 兼容 PLC 省 20% 成本；过压自动泄压；0-5MPa 稳 1 年，户外 IP65，省排查 1.5 万

四、压力变送器 4-20ma (0-5mpa（压力变送器）的维护规范

（一）安装操作规范（中压与标准信号特有要求）

1. 中压安全准备与适配：

• 中压泄压：安装前关闭中压系统阀门，泄压至 0MPa（用标准压力表确认，精度 ±0.02%），含杂质介质（如液压油、工艺水）需在接口前加装 100 目滤网（304 材质），避免划伤传压膜片；
• 接口清洁：用酒精擦拭接口螺纹与密封面，去除油污、杂质，M20×1.5 接口涂抹耐介质密封脂（液压场景用耐油脂，水场景用耐水脂），避免密封失效；
• 4-20mA 接线：确认 PLC 输入端子支持 4-20mA 信号（负载≤500Ω），屏蔽线单端接地（电阻≤10Ω），红色导线接正极，黑色接负极，避免正负极接反（虽有保护，但可能短暂无输出）。

2. 中压安装与参数设置：

• 位置选择：避免安装在中压脉动源（如泵组出口，距离≥5 倍管径）、温度剧烈变化处（如加热器旁），选管道平直段；垂直安装时接口朝下（防冷凝水积聚）；
• 接口连接：用扭矩扳手按 35-55N・m 拧紧接口（M20×1.5/G1/4"），扭矩不足易泄漏，过度易损坏螺纹；安装后保压 12 小时，用肥皂水涂抹密封处，无气泡即合格；
• 参数设置：通过上位机设置量程（0-5MPa）、滤波系数（振动大设 0.6s）、过压阈值（5.5MPa）；执行零点校准（不通压力时，输出 4mA±0.01mA），通入 2.5MPa 标准压力，确认 4-20mA 信号为 12mA±0.012mA。

（二）日常维护与定期校准

1. 日常维护（每月 1 次）：

• 外观与密封检查：用软布蘸中性清洁剂擦拭外壳，检查接口密封处是否泄漏（用干纸巾擦拭，无湿润痕迹）；IP67 场景检查防水插头是否老化（裂纹需更换）；
• 4-20mA 信号核对：用信号发生器对比变送器输出与标准值，在 1.25MPa（7mA）、2.5MPa（12mA）、5MPa（20mA）三点测试，偏差≤±0.5% 为正常；检查传输距离内信号衰减（如 800 米处 5MPa 对应 20mA，衰减应≤±0.05mA）；
• 滤网清洁：若加装滤网，拆卸清洁（用压缩空气吹扫），滤网破损需更换，避免堵塞导致压力传递滞后（如堵塞导致 2.5MPa 实际压力显示 2.48MPa）。

2. 定期维护（每年 1 次）：

• 0-5MPa 精度校准：由 CMA 资质机构用 0-5MPa 标准压力源（精度 ±0.01%）校准，在 1MPa、2.5MPa、4MPa、5MPa 四点测试，误差超 ±0.5% 时调整温度补偿系数或线性系数；
• 部件更换与电路检查：更换接口内老化 O 型圈（使用超 3 年）；检查传压膜片是否有划痕（304/316L 膜片划痕深度超 0.1mm 需更换）；测试抗干扰性能（靠近变频器 1 米，4-20mA 误差≤±0.3%）；
• 4-20mA 输出测试：模拟不同压力（0-5MPa），检查信号线性度与负载能力（接入 500Ω 负载，信号波动≤±0.03% FS），确保与 PLC/DCS 的兼容性。

（三）常见故障排查（中压与标准信号特有问题）

• 0-5MPa 测量偏差大（超 ±1%）：
  可能原因：温度补偿失效（温度超范围）、膜片结垢 / 划伤、4-20mA 转换电路故障；排查方法：调整环境温度至 - 20~85℃、清洁 / 更换膜片、返厂维修转换电路，后执行零点校准。
• 4-20mA 信号无输出 / 波动：
  可能原因：供电故障（电压＜12V）、导线接触不良、电磁干扰；排查方法：恢复 24V DC 供电、重新接线（确保接触良好）、检查屏蔽线接地（电阻≤10Ω）。
• 中压接口泄漏：
  可能原因：O 型圈老化、扭矩不足、螺纹损伤；排查方法：更换 O 型圈、按标准扭矩重新拧紧、螺纹损伤时缠绕低压生料带（短期应急，长期需更换接口）。

五、总结

压力变送器 4-20mA（0-5MPa）依托 “0-5MPa 中压精准测量、4-20mA 标准信号输出、工业环境耐用” 的核心优势，精准解决了中压场景 “信号不兼容、精度不足、抗干扰差” 的痛点。其 ±0.1%~±0.5% 的测量精度、800 米信号传输距离、IP65/IP67 防护能力，使其成为液压机、工艺管道、储气罐等中压领域的理想设备 —— 既保障中压系统的精准控制（如冲压精度、用水稳定），又通过 4-20mA 标准信号简化系统集成，降低安装与维护成本。
在选型与使用中，需紧扣 “中压量程核 0-5MPa（实际压力≤5MPa）、信号需求核 4-20mA（兼容 PLC/DCS）、环境条件核防护（潮湿 IP67、干燥 IP65）” 的原则，结合介质特性选择 304/316L 材质，通过规范安装（中压泄压、精准接线）与维护（定期校准、密封检查），充分发挥其 “中压适配、标准兼容、安全耐用” 的一体化价值。
未来，随着工业智能化发展，该类变送器将进一步整合无线 4-20mA（如 LoRa 无线传输）、AI 故障预判（基于信号波动识别中压系统异常）、多参数监测（同步测压力、温度），在保留核心参数优势的基础上，持续提升智能化水平，为中压工业系统的高效、安全运行提供更优质的技术支撑。
