超声流量传感器监测管径 + DN100-DN500

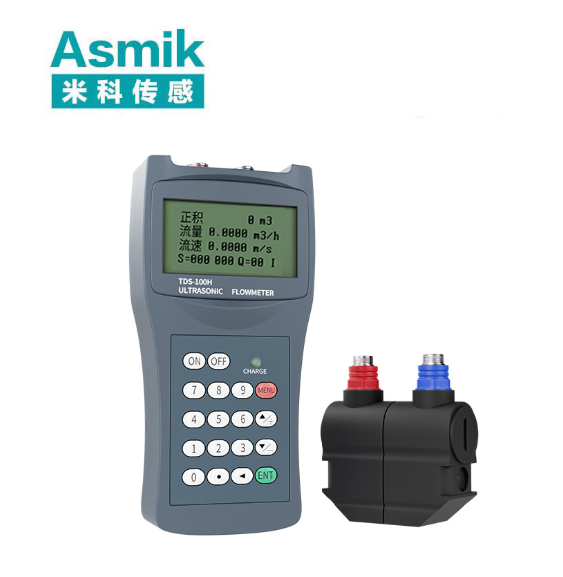

一、超声流量传感器的测量原理与 DN100-DN500 管径适配逻辑

（一）核心测量原理

1. 时差法：通过在管道两侧安装一对或多对超声探头，分别发射沿流体顺向、逆向传播的超声波。顺向传播的超声波因流体推动速度加快，传播时间缩短；逆向传播的超声波因受流体阻碍速度减慢，传播时间延长。传感器通过计算两次传播的时间差（Δt），结合管道内径（D）、超声波在流体中的传播速度（c）及探头安装角度（θ），通过公式 v=(c²・Δt)/(2・D・cosθ) 计算流体平均流速，再结合管道横截面积（A=π・(D/2)²）得出流量（Q=v・A）。该方法适用于洁净或低含杂质流体（如自来水、工业清水），在 DN100-DN500 管径中测量精度可达 ±0.5%-±1.0%。
2. 多普勒法：当流体中含有悬浮颗粒（如泥沙、气泡）时，超声波照射到颗粒表面会发生散射，散射波频率会因多普勒效应发生偏移。传感器通过接收散射波，计算频率偏移量（Δf），结合超声波频率（f₀）、传播速度（c）及探头安装角度（θ），通过公式 v=(c・Δf)/(2・f₀・cosθ) 得出流速。该方法适配含杂质流体（如污水、含沙河水），在 DN100-DN500 管径中精度通常为 ±1.0%-±2.0%，尤其适合污水处理厂、河道输水等场景。

（二）DN100-DN500 管径适配逻辑

1. 探头数量与布局：DN100-DN500 管径因内径差异大，需通过调整探头数量与布局确保测量覆盖性：
   • DN100-DN200 小管径：流体流态相对均匀，采用单声道（1 对探头）或双声道（2 对探头）即可覆盖管道截面，探头沿管道水平直径安装，确保超声波穿过流速稳定区域；
   • DN250-DN500 大管径：流体流态易受扰动（如上游弯头、阀门导致的偏流），需采用三声道或四声道布局，探头沿管道不同半径位置安装（如 1/4 管径、1/2 管径、3/4 管径处），通过多组流速数据平均计算，减少流态不均导致的误差，例如 DN500 管径采用四声道时，测量精度较单声道可提升 30%-50%。
2. 安装方式适配：针对 DN100-DN500 管径的管道材质与安装场景，提供两种主流安装方式：
   • 外夹式安装：无需开孔，直接将探头通过耦合剂固定在管道外壁，适配金属（碳钢、不锈钢）、非金属（玻璃钢管、塑料管）等多种材质，安装耗时短（DN100 管径约 30 分钟，DN500 管径约 1 小时），且不破坏管道完整性，适合市政管网、工业在用管道的改造升级；
   • 插入式安装：需在管道上开孔，将探头插入管道内部（插入深度根据管径调整，DN100 管径插入 20-30mm，DN500 管径插入 80-100mm），适配高压力（≤4.0MPa）、高温度（≤150℃）工况（如供热管网、高压循环水管），因探头直接接触流体，信号强度更高，在 DN300-DN500 大管径中抗干扰能力优于外夹式。

二、影响超声流量传感器监测 DN100-DN500 管径精度的关键因素

（一）管道材质与壁厚

• 金属管道：碳钢、不锈钢材质密度高、声阻抗稳定，超声波穿透损耗小（损耗率≤5%），测量精度易保障；但管道内壁若有锈蚀、结垢（厚度超过 1mm），会导致超声波反射、散射，使信号强度下降 20%-30%，误差增大，例如 DN500 碳钢管道内壁结垢 3mm 时，测量误差会从 ±1.0% 升至 ±3.0%；
• 非金属管道：玻璃钢管、塑料管声阻抗低，超声波穿透损耗较大（损耗率 10%-15%），需选用高功率探头（发射功率≥10W）补偿损耗；若管道壁厚不均（偏差超过 5%），会导致超声波传播路径偏移，DN300 塑料管壁厚偏差 10mm 时，误差可达 ±2.5% 以上。

（二）流体特性

1. 含杂质与气泡量：时差法传感器在流体含固率超过 5%（如 DN500 管道输送含沙河水，泥沙含量≥50kg/m³）时，超声波被杂质散射，信号信噪比降低，误差超过 ±2.0%；多普勒法传感器虽适配含杂质流体，但气泡含量超过 3% 时，气泡会反射超声波，导致频率偏移量计算偏差，DN200 管道中气泡含量 5% 时，误差可达 ±3.0%；
2. 流体温度与粘度：温度影响超声波在流体中的传播速度（水温每变化 1℃，声速变化约 2m/s），DN100-DN500 管道若未配备温度补偿模块，温度波动 10℃会导致流速测量偏差 2%-3%；流体粘度超过 50mPa・s（如工业油类、高浓度糖浆）时，流速分布易呈层流状态，与传感器默认的湍流流速模型不符，DN300 管道测量高粘度流体时，误差会增加 1.5%-2.5%。

（三）管道内流态

• 90° 弯头：上游 10 倍管径（DN100 为 1000mm，DN500 为 5000mm）内有 90° 弯头，会导致流体偏流，DN100 管径测量偏差 5%-7%，DN500 管径因流态恢复更慢，偏差可达 8%-10%；
• 三通与阀门：上游有 T 型三通（流体分流处），会产生漩涡流，DN200 管径偏差 7%-9%；上游闸阀开度＜50% 时，湍流剧烈，DN300 管径偏差超过 12%，需延长直管段或安装流态调整器（如导流板）改善。

（四）安装环境干扰

1. 电磁干扰：周边存在高压电缆（10kV 及以上）、变频器、大型电机时，电磁辐射会干扰传感器电子元件，导致信号采集异常，DN500 管径因探头线缆更长（通常 5-10m），受干扰概率比 DN100 管径高 40%-60%，需采用屏蔽线缆并独立接地；
2. 振动干扰：安装在泵出口附近（振动加速度＞3m/s²）时，探头与管道贴合度下降，耦合剂失效，DN250 管径振动干扰下误差会增加 2.0%-2.5%，需安装减震支架或选择抗振动探头。

三、超声流量传感器监测 DN100-DN500 管径的规范安装要求

（一）安装位置选择

1. 避开扰动源：传感器上游需远离 90° 弯头、三通、阀门、泵等扰动源，直管段预留标准为：
   • DN100-DN200 管径：上游直管段≥10 倍管径（DN100 为 1000mm，DN200 为 2000mm），下游≥5 倍管径（DN100 为 500mm，DN200 为 1000mm）；
   • DN250-DN500 管径：上游直管段≥15 倍管径（DN250 为 3750mm，DN500 为 7500mm），下游≥10 倍管径（DN250 为 2500mm，DN500 为 5000mm）；
     若空间有限，可在 upstream 安装流态调整器（如多孔整流器），调整器需与管径匹配（DN500 需选用对应大口径型号），安装后需用流速仪检测流态，确保流速分布偏差≤5%。
2. 管道状态要求：水平管道安装时，传感器需避开管道最高点（防止气泡积聚）与最低点（防止杂质沉淀），探头安装高度宜在管道水平直径 ±30° 范围内；垂直管道安装时，流体需从下往上流动，避免气泡滞留，DN300-DN500 大管径垂直管道需确保探头安装在同一竖直平面，防止传播路径偏移。

（二）探头安装规范

1. 外夹式安装：
   • 管道外壁需打磨光滑（粗糙度≤0.8μm），去除锈蚀、油漆（面积≥探头尺寸 2 倍），用酒精清洁表面；
   • 耦合剂需选用耐高温、抗老化类型（如硅基耦合剂），涂抹厚度 3-5mm，确保无气泡；
   • 探头固定采用专用夹具，紧固力度均匀（DN100 管径夹具扭矩 5-8N・m，DN500 管径 15-20N・m），避免探头偏移导致传播路径偏差。
2. 插入式安装：
   • 开孔需使用专用开孔器，孔径与探头匹配（如 DN100-DN200 管径用 Φ20mm 开孔器，DN250-DN500 管径用 Φ25mm 开孔器），开孔位置需垂直管道轴线；
   • 探头插入深度按公式计算：插入深度 = 管道外径 / 2 - 管道壁厚 + 探头有效长度，DN100 碳钢管道（壁厚 5mm）插入深度约 45mm，DN500 不锈钢管道（壁厚 10mm）插入深度约 240mm；
   • 安装后需密封开孔处（用密封胶或法兰），防止流体渗漏，高压管道（压力＞1.6MPa）需加装耐压密封套件。

（三）接线与接地要求

1. 线缆敷设：信号电缆（连接传感器与转换器）需用屏蔽双绞线，屏蔽层单端在转换器端接地，线缆长度控制在 30m 以内（超过需加信号放大器）；动力电缆（220V 电源线）与信号电缆间距≥500mm，禁止平行敷设，交叉敷设需垂直（夹角 90°），避免电磁耦合干扰；
2. 接地规范：传感器需独立接地，接地电阻≤10Ω，接地极选用截面积≥25mm² 的铜棒（长度≥2m），埋深≥1.5m，DN250-DN500 大管径系统需额外在探头附近加装接地极，减少线缆传输中的干扰。

（四）参数设置与调试

1. 管径与材质参数：在转换器中准确输入管道公称直径（DN100-DN500）、实际壁厚（如 DN100 碳钢管道壁厚 5mm，DN500 不锈钢管道壁厚 10mm）、管道材质（选择碳钢、不锈钢、玻璃钢管等选项），材质参数错误会导致声速计算偏差，DN300 管径材质误设时误差可达 ±2.0%；
2. 流速范围设置：根据实际工况设置流速量程，DN100-DN500 管径适配流速范围通常为 0.3-10m/s，对应流量范围：DN100 约 8.5-282.7m³/h，DN500 约 212.0-7068.6m³/h，量程设置过大或过小会导致测量分辨率下降；
3. 调试验证：安装后需通过 “静态调试”（管道断流时检查信号强度，应≥80%）与 “动态比对”（与标准流量计比对，偏差≤±1.0%）验证精度，DN500 大管径需连续运行 24 小时，记录多组数据确保稳定性。

四、超声流量传感器监测 DN100-DN500 管径的日常维护与校准

（一）日常维护要点

1. 探头与管道维护：
   • 外夹式探头：每周检查耦合剂状态，若出现干燥、开裂需重新涂抹；每月清洁探头表面（用软布蘸酒精擦拭），去除灰尘、油污，DN500 管径因安装位置可能较高，需使用登高工具检查，避免探头松动；
   • 插入式探头：每季度拆卸探头检查头部磨损情况（如密封圈老化、探头表面腐蚀），DN100-DN200 小管径可直接拆卸，DN250-DN500 大管径需先关闭上下游阀门，排空管道流体后操作，防止渗漏；
   • 管道状态：每半年检查管道内壁结垢、腐蚀情况（DN300 以上可用内窥镜），结垢厚度超过 1mm 时需清洗（如高压水射流清洗），避免影响超声波传播。
2. 转换器与数据维护：
   • 每日检查转换器显示屏（有无乱码、黑屏）、指示灯（电源、信号灯应正常），实时监控流量、温度、信号强度等参数，信号强度低于 60% 时需排查探头或线缆问题；
   • 每月备份历史数据（如流量日报表、故障记录），防止数据丢失；每季度清洁转换器外壳，去除灰尘，确保散热良好（工作温度 - 10℃-50℃），内置风扇的转换器需清理风扇滤网。
3. 异常故障排查：
   • 流量显示为零：检查探头是否松动、耦合剂是否失效（外夹式），或管道是否断流；
   • 数值剧烈波动：排查是否存在电磁干扰（如周边设备启停）、流体含气量突增（如泵入口进气）；
   • 误差增大：检查管道内壁是否结垢、流速范围是否适配，DN500 管径需重点检查多声道探头是否有个别声道失效。

（二）校准要求与方法

1. 校准周期：
   • 一般场景（如工业循环水监测）：每 2-3 年校准 1 次；
   • 贸易结算（如自来水公司主干管、供热收费）：每 1 年校准 1 次；
   • 恶劣工况（如污水、含沙流体）：每 6-12 个月校准 1 次，确保精度符合计量要求。
2. 校准方法：
   • 在线比对校准：在 DN100-DN500 管道上并联一台经检定合格的标准超声流量计（精度等级≥0.2 级），同时测量同一流体，连续运行 4 小时，记录至少 30 组数据，若两者偏差≤±1.0%（符合传感器精度等级）则合格；偏差超限时，需调整转换器参数（如声速修正、流速模型），或重新安装探头；
   • 离线实验室校准：将传感器拆卸（插入式）或取下探头（外夹式），送至具备计量资质的机构，使用标准流量装置（如标准体积管、静态质量法装置）校准，模拟 DN100-DN500 管径的实际工况（流速、温度、流体类型），检测传感器的精度、重复性，校准合格后出具证书，不合格需维修（如更换探头、修正电路）。
3. 校准记录管理：每次校准需详细记录校准日期、人员、标准设备编号、校准环境（温度、湿度、压力）、校准数据（实际流量、测量值、偏差）及调整措施，建立设备档案，确保可追溯，满足工业质量管控与计量监督要求。
