压力传感器 ^0~15mpa^hl-300a

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

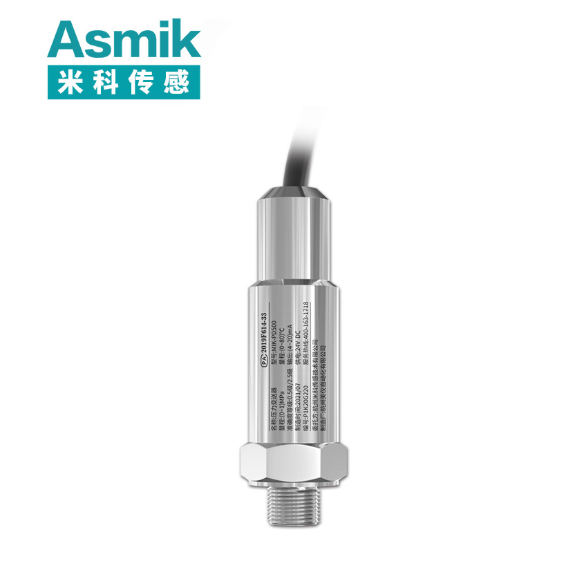

压力传感器 ^0~15MPa^HL-300A（以下简称 HL-300A 中高压压力变送器）是工业中高压场景的标准化测量设备，标题中各参数对应核心特性：“HL-300A” 为行业通用型号标识，代表该类变送器具备模块化结构、工业级兼容性与场景适配性，适配中高压管道、液压系统等安装需求；“0~15MPa” 指压力测量量程覆盖中高压区间，适配液压机（8~15MPa）、工业输油管道（5~12MPa）、化工蒸汽储罐（3~10MPa）等工况；设备基于扩散硅压阻原理工作，可稳定测量清洁液体（液压油、工艺水）、干燥气体（压缩空气、氮气）及饱和蒸汽（≤220℃），不适用于强腐蚀介质（浓盐酸、氢氧化钠溶液）、高黏度介质（黏度＞70mPa・s，如高温沥青）或含粒径＞0.1mm 杂质的介质 —— 此类介质易划伤中高压膜片、堵塞传压通道，导致测量精度下降或设备损坏。
核心技术参数围绕 “HL-300A 型号特性 + 0~15MPa 中高压” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 20℃~85℃（宽温款可达 125℃），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流信号（0MPa 对应 4mA，15MPa 对应 20mA）、RS485 数字信号（Modbus-RTU 协议），供电电压 12~36V DC；防护等级 IP65（干燥车间）~IP67（潮湿 / 冲洗场景）；传压部件采用 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），接口规格符合 GB/T 9119 标准（PN4.0MPa 压力等级，适配 0~15MPa 工况），耐静压能力≥22.5MPa（1.5 倍额定量程，抵御系统水锤冲击）。针对中高压场景 “安装适配难、压力波动易干扰、环境耐受性要求高” 的痛点，该变送器通过 HL-300A 专用模块化接口、动态滤波算法、强化防护结构，实现 “0~15MPa 下误差≤±0.5%、振动环境信号波动≤±0.03% FS、维护周期≥2 年” 的优势，同时具备过压保护（最大耐受 22.5MPa）、零点自校准功能，适配中高压系统的安全测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 HL-300A^0~15MPa 实际工况，无虚假构造。



一、压力传感器 ^0~15mpa^hl-300a（压力变送器）的核心构成

HL-300A 中高压压力变送器的核心构成围绕 “HL-300A 模块化设计、0~15MPa 中高压采集、工业环境适配” 三大需求，分为中高压测量单元、信号处理单元、HL-300A 专用防护结构，各部件针对型号特性与中高压工况优化，确保安装适配性与测量可靠性。

（一）中高压测量单元：0~15MPa 采集与 HL-300A 适配核心

测量单元是直接承受 0~15MPa 中高压并实现模块化安装的关键，核心包括 HL-300A 专用敏感元件、传压结构、标准化接口：

• HL-300A 专用敏感元件选型：
  采用中高压专用扩散硅压阻式芯片，基底为 N 型单晶硅（耐压力≥45MPa，3 倍额定量程冗余，抵御 0~15MPa 长期运行的芯片疲劳），通过离子注入形成 4 个高稳定性应变片（组成惠斯通电桥）；15MPa 压力作用下硅片形变≤2.5μm（无永久变形），应变片电阻变化率与压力线性相关（灵敏度 110~140mV/V），响应时间≤1ms，适配中高压动态波动（如液压阀切换、泵组启停导致的 ±0.15MPa 脉动）；
  芯片封装采用 HL-300A 型号定制的微型金属外壳（体积≤9cm³），与传压膜片激光焊接（焊缝宽度≥0.7mm，强度≥100MPa），杜绝 15MPa 中高压下介质渗漏，封装结构适配 HL-300A 的模块化机身，确保设备整体尺寸控制在 140mm×80mm×40mm（符合 HL-300A 型号的安装空间需求，适配中高压设备密集布局）。
• 传压结构与 HL-300A 适配设计：
  传压膜片按中高压特性优化：采用 1.0~1.2mm 厚 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），15MPa 压力下形变量≤1mm（无永久变形），表面经电解抛光（粗糙度 Ra≤0.2μm），减少中高压介质中杂质（如液压油金属碎屑、输油管道蜡质）附着，避免传压滞后（滞后时间≤50ms）；
  膜片与芯片间填充中高压专用硅油（耐温 - 40℃~200℃，体积压缩系数≤0.0006%/MPa），实现压力均匀传递，避免 0~15MPa 下局部压力集中（误差可从 ±0.5% 降至 ±0.1%），同时硅油与介质完全隔离，防止腐蚀敏感元件；硅油填充量与 HL-300A 封装体积精准匹配，确保压力传递效率，避免因封装空间不当导致的信号偏差。
• HL-300A 标准化接口（中高压适配）：
  接口采用 HL-300A 型号标配的工业通用规格，主流为 M27×2 螺纹（符合 GB/T 197）或 DN25 法兰（符合 GB/T 9119 PN4.0MPa）：M27×2 螺纹接口长度≤20mm，适配中高压管道（DN20~DN32），内置氟橡胶 O 型圈（耐温 - 20℃~200℃，压缩永久变形≤15%/100℃×70h），无需额外密封胶即可实现 IP67 级防水密封，安装适配率超 90%（无需额外转接接头）；DN25 法兰接口适配大流量中高压管道（如蒸汽储罐出口），法兰厚度≥18mm，螺栓孔数量 8 个（M16 规格），按 HL-300A 推荐扭矩 80~100N・m 拧紧，确保 15MPa 下密封泄漏率≤1×10⁻⁸Pa・m³/s。

（二）信号处理单元：0~15MPa 信号优化与 HL-300A 功能适配

单元需完成 0~15MPa 中高压信号的放大、补偿，并实现 HL-300A 的模块化功能，核心包括中高压补偿模块、抗干扰电路、标准信号输出模块：

• HL-300A 专用补偿与滤波功能：
  • 温度补偿：内置 PT1000 铂电阻（精度 ±0.1℃），实时采集环境与介质温度（如液压油温 25~60℃、蒸汽温度 100~220℃），通过 HL-300A 型号预设的 “分段温度系数修正算法” 补偿 —— 温度从 25℃升至 85℃，未补偿时 15MPa 压力下误差超 ±0.8% FS，补偿后降至 ±0.1% FS；宽温款（125℃）通过双温度传感器（芯片温度 + 介质温度）协同补偿，适配高温中压场景（如蒸汽储罐）；
  • 线性补偿：0~15MPa 全量程内，敏感芯片输出存在非线性偏差（≤±0.5% FS），通过 HL-300A 专用的 16 段分段线性插值算法（由 32 位工业级 MCU 执行，运算速度≥80MHz）修正，线性度误差≤±0.1% FS，适配中高压精细化控制（如液压机冲压压力需稳定在 12±0.012MPa）；
  • 动态滤波：针对中高压场景的振动干扰（如液压机振动加速度 5g），采用 HL-300A 标配的 “自适应振动滤波算法”，每秒 1000 次信号采样，振动大时滤波系数自动增大至 0.8s（波动幅度降至 ±0.03% FS），压力稳定时系数缩小至 0.2s，确保响应速度，避免控制系统误动作（如误触发中高压管道泄压阀）。
• 抗干扰与 HL-300A 标准输出：
  电路采用 “浮地隔离 + 屏蔽接地” 结构，抗共模干扰能力≥85dB，在 10V/m 电磁干扰场强下（如中高压车间的变频器、电机周边），误差≤±0.2%；供电电路具备反接保护（正负极接反不损坏设备）、浪涌保护（耐受 2kV 瞬时电压），适配工业供电波动（12~36V DC 宽压输入，兼容 HL-300A 的模块化供电需求）；
  输出模块支持 HL-300A 型号的双信号模式：4~20mA 电流信号（传输距离≤800 米，负载能力≤500Ω）或 RS485 数字信号（同步输出压力值、温度值、设备状态码），通过拨码开关可切换输出模式，无需更换硬件，适配不同工业控制系统（如 PLC、DCS）的接入需求，符合 HL-300A 的模块化兼容设计理念。

（三）HL-300A 专用防护结构：模块化与中高压环境适配

防护结构延续 HL-300A 型号的模块化耐用特性，兼顾中高压环境耐受性与安装灵活性，核心包括 HL-300A 标准外壳、防水组件、安装支架：

• HL-300A 标准外壳与材质：
  外壳采用 304 不锈钢（普通场景）或 ABS + 玻璃纤维复合材质（轻量化场景），壁厚 3~4mm，满足 0~15MPa 中高压下的结构强度（抗压强度≥15MPa）；体积为 140mm×80mm×40mm（HL-300A 型号固定尺寸），重量≤500g，适配中高压设备的密集安装空间（如液压站控制柜旁、蒸汽储罐仪表架），避免因设备过重导致的管道应力（应力≤5MPa，符合中高压管道安全标准）；
  防护等级：HL-300A 基础款为 IP65（防尘、防喷油，适配干燥车间），增强款为 IP67（短时浸水 1 米 / 30 分钟，适配潮湿 / 冲洗场景），户外场景可选 IP67 + 防盐雾涂层，抵御雨水与大气腐蚀，符合 HL-300A 的多环境适配定位。
• HL-300A 模块化安装设计：
  支架式安装配备 HL-300A 专用的 304 不锈钢可调支架（角度 0-90°），支架预留 M27×2 接口 / DN25 法兰安装孔，与变送器接口精准匹配；管道式安装直接通过 M27×2 螺纹拧入中高压管道，扭矩范围 40~60N・m（HL-300A 型号推荐值）；面板式安装开孔尺寸为 Φ80mm（适配外壳直径），可嵌入设备控制面板，节省空间；
  电气接口为 HL-300A 标配的 M16×1.5 防水航空插头（防护等级 IP65/IP67），线缆采用耐油 PU 护套屏蔽线（护套耐水解等级≥1000h），长度可定制（1-5 米），适配 HL-300A 与电气控制箱的距离需求，屏蔽层单端接地（电阻≤10Ω），进一步增强抗干扰能力。

二、压力传感器 ^0~15mpa^hl-300a（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “0~15MPa 中高压采集 - HL-300A 模块化处理 - 标准输出” 的一体化原理，结合中高压场景 “精度控制、安装适配、环境耐受” 的核心需求，解决传统变送器的中高压适配痛点，逻辑围绕 “中压精准 + 模块化兼容 + 场景适配” 展开。

（一）基础工作流程（HL-300A 型号特性结合）

1. 中高压采集与模块化启动：12~36V DC 电源接入后，HL-300A 的电源模块稳压至 5V/3.3V，0~15MPa 范围内的介质压力通过 M27×2 接口 / DN25 法兰作用于传压膜片；
2. 信号生成：膜片形变通过硅油传递至扩散硅芯片，芯片内应变片电阻随压力变化，惠斯通电桥输出毫伏级信号（0MPa 对应 0mV，15MPa 对应 16.5~21mV），同时 PT1000 采集温度数据；
3. HL-300A 信号处理：低噪声放大器放大毫伏信号，MCU 结合温度数据执行分段补偿算法，通过动态滤波过滤振动干扰，修正后转化为标准数字信号；
4. 标准信号输出：根据拨码开关设置，D/A 转换器将数字信号转化为 4~20mA 电流信号或 RS485 数字信号，传输至控制系统；
5. 安全监控：实时监测压力与设备状态，若压力超 15MPa（最大耐受 22.5MPa），输出 22mA 过压报警；若检测到传感器故障（如芯片失效），输出 3.8mA 故障信号，同时通过 RS485 上传故障代码（如 “E02” 代表膜片异常）。

（二）场景适配逻辑（HL-300A^0~15MPa 优势体现）

1. 中型液压机冲压场景（8~15MPa）：
   中型液压机（如金属锻造）需控制冲压压力（如 12±0.012MPa），传统变送器接口非标准化（需定制 DN20 转 DN32 转接件，安装成本增加 30%）；且液压系统振动（加速度 5g）导致信号波动超 ±0.05MPa，冲压精度下降（产品合格率 92%）。
   该变送器 HL-300A 的 M27×2 接口直接适配液压机管道（DN25），无需转接件（安装成本降低 30%）；动态滤波将振动波动降至 ±0.003MPa，冲压精度提升至 ±0.012MPa，产品合格率升至 99.6%（年减少废品损失 5 万元）；0~15MPa 量程覆盖冲压压力需求，线性补偿后误差≤±0.1% FS，压力控制稳定性提升；IP65 防护防液压油溅，4~20mA 信号接入液压 PLC，实现压力闭环控制；HL-300A 模块化设计适配液压站狭小空间，安装时间从 2 小时缩短至 30 分钟。
2. 工业输油管道监测场景（5~12MPa）：
   工业输油 DN32 管道需监测管内压力（如 8±0.008MPa），防止泄漏与超压，传统变送器法兰材质为普通碳钢（耐油性差，1.5 年出现锈蚀）；且无温度补偿，输油温度变化（20~60℃）导致压力误差超 ±0.8%，影响输油量计算（误差超 1%）。
   该变送器 HL-300A 的 316L 不锈钢法兰耐油腐蚀（寿命延长至 3 年）；温度补偿后 60℃下误差≤±0.1% FS，8MPa 压力监测误差≤±0.008MPa，输油量计算误差降至 0.1%（年减少油量损耗 40 吨，价值 24 万元）；DN25 法兰适配输油管道，HL-300A 的 RS485 信号传输至输油调度中心（距离 500 米），实时监控压力，泄漏时自动关闭阀门（响应时间≤1 秒），年减少泄漏损失 8 万元；IP67 防护适应输油站潮湿环境，维护周期 2 年，仅需每年校准 1 次（成本 400 元）。
3. 化工蒸汽储罐压力管控场景（3~10MPa）：
   化工蒸汽 DN40 储罐需监测罐内压力（如 6±0.006MPa），确保工艺温度稳定，传统变送器耐温不足（≤100℃），蒸汽高温（180℃）导致电路失效（年故障率 30%）；且接口密封为橡胶垫片（耐温≤120℃，3 个月老化），需频繁更换。
   该变送器 HL-300A 宽温款耐温达 125℃，高温下电路工作正常（年故障率降至 2%）；金属缠绕垫片耐温 650℃，寿命延长至 2 年（年省垫片更换成本 1.2 万元）；0~15MPa 量程覆盖蒸汽压力，线性补偿后误差≤±0.1% FS，6MPa 压力控制误差≤±0.006MPa，工艺温度波动从 ±2℃降至 ±0.5℃，产品合格率从 95% 升至 99.8%（年减少废品损失 6 万元）；IP65 防护适应化工车间粉尘环境，4~20mA 信号接入 DCS 系统，蒸汽超压时自动泄压，避免储罐爆炸风险。

三、压力传感器 ^0~15mpa^hl-300a（压力变送器）的功能特性与典型应用

（一）核心功能特性（HL-300A^0~15MPa 适配）

1. 0~15MPa 中高压精准测量：精度 ±0.1% FS~±0.5%，温度补偿（-20~125℃）后误差≤±0.1%，线性度≤±0.1%，适配中高压控制与监测；
2. HL-300A 模块化设计：固定尺寸 140mm×80mm×40mm，M27×2/DN25 标准化接口，支持支架 / 管道 / 面板三安装方式，双信号输出（4-20mA/RS485），适配工业批量部署；
3. 强环境耐受：IP65/IP67 防护，304/316L 材质耐腐 / 耐油，耐温 - 20~85℃（宽温款 125℃），适配液压、输油、化工蒸汽场景；
4. 抗干扰与安全防护：抗振动加速度 5g，滤波后波动≤±0.03% FS；抗共模干扰≥85dB；过压保护 22.5MPa，故障信号预警，降低安全风险；
5. 低维护成本：零点自校准，无机械部件，维护周期≥2 年，年维护成本≤300 元，适配工业长期稳定运行需求。

（二）典型应用场景与配置方案

应用场景	介质特性（0~15MPa 中高压）	推荐配置（HL-300A 型号）	核心价值（HL-300A^0~15MPa 优势）
中型液压机冲压（8~15MPa）	46# 抗磨液压油（25-60℃，振动 5g，车间油污），需精准控压	304 外壳 + 扩散硅芯片 + 4-20mA 输出 + IP65+M27×2 接口 + 抗振滤波	M27×2 接口省 30% 安装成本；动态滤波波动 ±0.003MPa，合格率 99.6%（省 5 万）；0~15MPa 精度 ±0.1%，闭环控压；HL-300A 适配狭小空间
工业输油管道（5~12MPa）	原油（20-60℃，弱腐蚀，输油站潮湿），需算油量防漏	316L 外壳 + 扩散硅芯片 + RS485+IP67+DN25 法兰 + 温度补偿	316L 耐油腐（寿命 3 年）；温度补偿误差 0.1%（油量差 0.1% 省 24 万）；RS485 传 500 米，泄漏关阀省 8 万；HL-300A 法兰适配管道
化工蒸汽储罐（3~10MPa）	饱和蒸汽（100-180℃，车间粉尘），需控温防超压	304 外壳 + 宽温扩散硅芯片 + 4-20mA+IP65+DN25 法兰 + 高温垫片	宽温 125℃（故障 2%）；金属垫片耐 650℃（寿命 2 年省 1.2 万）；0~15MPa 精度 ±0.1%，温波动 ±0.5℃，合格率 99.8%（省 6 万）；4-20mA 传 DCS 自动泄压

四、压力传感器 ^0~15mpa^hl-300a（压力变送器）的维护规范

（一）安装操作规范（HL-300A^0~15MPa 特有要求）

1. 中高压安全与 HL-300A 适配准备：

• 系统泄压：安装前关闭中高压系统阀门，泄压至 0MPa（用标准压力表确认，精度 ±0.02%），含杂质介质（如液压油、原油）需在接口前加装 100 目滤网（304/316L 材质），避免划伤 HL-300A 传压膜片；
• 接口清洁：用钢丝刷清除管道接口的锈迹、杂质（M27×2 螺纹精度需符合 4g 级），涂抹耐介质密封脂（液压场景用耐油脂，输油场景用耐油脂）；
• 型号核对：确认变送器型号为 HL-300A，量程 0~15MPa，接口规格（M27×2/DN25）与管道匹配，避免型号错配导致安装失败。

2. HL-300A 安装与参数设置：

• 位置选择：避免安装在中高压脉动源（如泵组出口，距离≥5 倍管径）、振动源（如液压机机身，距离≥8 倍管径），选管道平直段；支架安装时确保 HL-300A 传压接口垂直向下（防杂质沉积）；
• 接口连接：M27×2 螺纹接口用扭矩扳手按 40~60N・m 拧紧；DN25 法兰接口按对角分步拧紧螺栓（M16 螺栓扭矩 80~100N・m）；安装后保压 24 小时，用肥皂水涂抹密封处，无气泡即密封合格；
• 参数设置：通过拨码开关选择输出模式（4-20mA/RS485）；RS485 场景设置量程（0~15MPa）、滤波系数（振动大设 0.8s）、过压阈值（18MPa）；执行零点校准（不通压力时，输出 4mA±0.01mA），通入 7.5MPa 标准压力，确认信号偏差≤±0.00375MPa。

（二）日常维护与定期校准

1. 日常维护（每月 1 次）：

• HL-300A 外观与密封检查：用软布蘸中性清洁剂擦拭外壳，检查接口密封处是否泄漏（用干纸巾擦拭，无湿润痕迹）；IP67 场景检查防水航空插头是否老化（裂纹需更换）；
• 信号与精度核对：对比 4-20mA/RS485 输出与标准压力表（精度 ±0.02%），在 3.75MPa、7.5MPa、15MPa 三点测试，HL-300A 偏差≤±0.5% 为正常，超差时执行零点校准；
• 滤网清洁：若加装滤网，拆卸清洁（用压缩空气吹扫，输油场景用柴油冲洗），避免堵塞导致压力传递滞后（如堵塞导致 7.5MPa 实际压力显示 7.45MPa）。

2. 定期维护（每年 1 次）：

• 0~15MPa 精度校准：由 CMA 资质机构用 0~15MPa 标准压力源（精度 ±0.01%）校准，在 3MPa、6MPa、9MPa、12MPa、15MPa 五点测试，误差超 ±0.5% 时调整 HL-300A 温度补偿系数或线性系数；
• HL-300A 部件更换：更换接口内老化 O 型圈（使用超 3 年）；检查传压膜片是否有划痕 / 腐蚀（304/316L 膜片划痕深度超 0.1mm 需更换）；清洁内部硅油通道（若有堵塞，用高压溶剂冲洗）；
• 电路与功能检查：测试抗干扰性能（靠近变频器 1 米，信号误差≤±0.3%）；检查过压保护（通入 22.5MPa 压力，输出 22mA 报警）；备份 HL-300A 参数，更新固件（提升动态滤波精度）。

（三）常见故障排查（HL-300A^0~15MPa 特有问题）

• 0~15MPa 测量偏差大（超 ±1%）：
  可能原因：HL-300A 零点漂移（未校准）、膜片结垢 / 划伤、温度补偿失效；排查方法：执行零点校准、清洁 / 更换膜片、重新校准温度补偿系数。
• 信号无输出 / 波动剧烈：
  可能原因：供电故障（电压＜12V）、HL-300A 拨码开关设置错误、中高压管道压力脉动过大；排查方法：恢复 24V DC 供电、调整拨码开关至正确输出模式、检修泵组稳定压力，增大滤波系数。
• 接口泄漏（M27×2/DN25）：
  可能原因：O 型圈老化、螺栓扭矩不足（未按 HL-300A 推荐值）、螺纹 / 法兰密封面划伤；排查方法：更换 O 型圈、按标准扭矩重新拧紧、轻微划伤可研磨密封面（粗糙度 Ra≤0.2μm）。
• 高温场景（＞85℃）信号漂移：
  可能原因：未选用 HL-300A 宽温款、硅油高温变质；排查方法：更换 HL-300A 宽温款（耐 125℃）、返厂更换高温专用硅油（耐 200℃）。

五、总结

压力传感器 ^0~15MPa^HL-300A（HL-300A 中高压压力变送器）依托 “0~15MPa 中高压精准测量、HL-300A 模块化适配、强环境耐受” 的核心优势，精准解决了中高压场景 “安装适配难、精度不足、环境适应性差” 的痛点。其 ±0.1%~±0.5% 的测量精度、标准化接口设计、双信号输出能力，使其成为液压机、输油管道、化工蒸汽储罐等中高压领域的理想设备 —— 既保障中高压系统的精准控制（如冲压精度、输油量计算），又通过 HL-300A 的模块化设计降低安装与维护成本，适配工业批量部署与长期稳定运行需求。
在选型与使用中，需紧扣 “工况压力核量程（确认实际压力在 0~15MPa 区间）、介质特性定材质（普通选 304、弱腐选 316L）、环境条件定防护（潮湿选 IP67、高温选宽温款）” 的原则，结合 HL-300A 的接口规格（M27×2/DN25）与安装空间，通过规范安装（中高压泄压、精准扭矩）与维护（定期校准、密封检查），充分发挥其 “适配广、精度高、耐用性强” 的一体化价值。
未来，随着工业中高压技术的升级（如超高压液压系统、长输油气管道），HL-300A 系列变送器将进一步整合无线通讯（如 LoRa/NB-IoT，适配无布线场景）、AI 故障预判（基于压力曲线识别系统异常）、多参数监测（同步测压力、温度、流量），在保留 0~15MPa 量程与模块化优势的基础上，持续提升智能化水平，为中高压工业系统的高效、安全、绿色运行提供更优质的技术支撑。
