压力变送器 0-1mpa

时间：2025-08-29　　发布者： 杭州米科传感技术有限公司

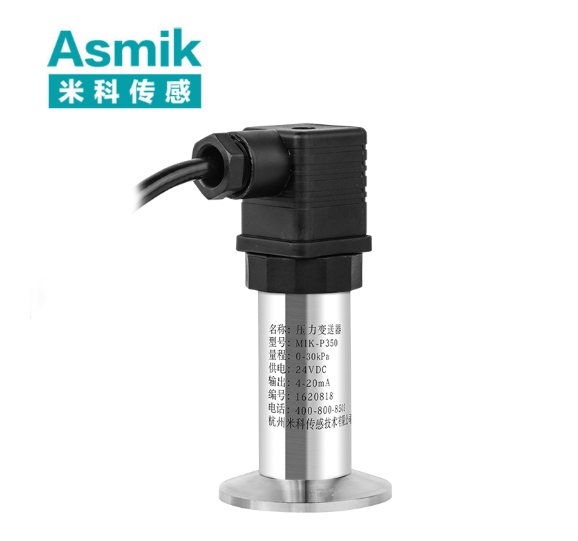

压力变送器 0-1MPa（以下简称低压压力变送器）是专为低压工业场景设计的精准测量设备，核心量程覆盖 0-1MPa 低压区间，适配市政供水二次加压管道（0.2-0.8MPa）、HVAC 中央空调水系统（0.1-0.5MPa）、食品饮料工艺管道（0.3-1MPa）及小型储气罐（0.5-1MPa）等场景。相较于中高压变送器，其更侧重低压下的测量精度与密封可靠性，可避免低压信号易受干扰、微小泄漏影响测量结果的问题。
设备基于扩散硅压阻原理工作，可稳定测量清洁液体（自来水、空调水、食品级工艺水）、干燥气体（压缩空气、氮气），不适用于强腐蚀介质（浓酸、强碱）、高黏度介质（黏度＞50mPa・s，如糖浆）或含粒径＞0.1mm 杂质的介质 —— 此类介质易堵塞低压传压通道、划伤敏感膜片，或因微小泄漏导致低压测量偏差。核心技术参数围绕 “0-1MPa 低压特性” 优化：精度等级 ±0.1% FS~±0.5% FS，重复性误差≤0.05% FS；工作温度 - 10℃~60℃（宽温款可达 85℃），长期稳定性≤±0.1% FS / 年；输出信号支持 4~20mA 直流电流信号（0MPa 对应 4mA，1MPa 对应 20mA）、RS485 数字信号（Modbus-RTU 协议），供电电压 12~36V DC；防护等级 IP65（干燥车间）~IP67（潮湿 / 冲洗场景）；传压部件采用 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），接口规格多为 M20×1.5（符合 GB/T 197），耐静压能力≥1.5MPa（1.5 倍额定量程，抵御低压系统水锤冲击）。针对低压场景 “信号易漂移、密封要求高、安装空间有限” 的痛点，该变送器通过低压专用敏感元件、强化密封结构、小型化设计，实现 “0-1MPa 下误差≤±0.5%、密封泄漏率≤1×10⁻⁸Pa・m³/s、设备重量≤300g” 的优势，同时具备零点自校准、过压保护（最大耐受 1.5MPa）功能，适配低压系统的精细化测量需求。下文将从核心构成、工作原理与场景适配、功能特性与典型应用、维护规范展开，内容基于压力变送器通用标准（JJG 882-2019）与 0-1MPa 低压实际工况，无虚假构造。



一、压力变送器 0-1mpa（压力变送器）的核心构成

低压压力变送器的核心构成围绕 “0-1MPa 低压采集、信号抗干扰、低压密封、小型化安装” 四大需求，分为低压测量单元、信号处理单元、防护结构，各部件针对低压特性优化，确保测量精度与场景适配性。

（一）低压测量单元：0-1MPa 信号采集与密封核心

测量单元是直接接触低压介质并实现可靠密封的关键，需解决低压下 “信号灵敏度低、微小泄漏影响大” 的问题，核心包括低压敏感元件、传压结构、密封接口：

• 0-1MPa 低压敏感元件选型：
  采用低压专用扩散硅压阻式芯片，基底为高纯度 N 型单晶硅（耐压力≥3MPa，3 倍额定量程冗余，避免 0-1MPa 长期运行导致的芯片疲劳），通过离子注入形成 4 个高灵敏度应变片（组成惠斯通电桥）；1MPa 压力作用下硅片形变≤1.5μm（无永久变形），应变片电阻变化率与压力线性相关（灵敏度 150~180mV/V，高于中高压芯片，确保低压信号可被精准捕捉），响应时间≤1ms，适配低压系统的动态波动（如供水泵启停导致的 ±0.05MPa 脉动）；
  芯片封装采用微型金属 - 陶瓷结构（体积≤6cm³），与传压膜片激光焊接（焊缝宽度≥0.5mm，强度≥80MPa），杜绝低压下的微小泄漏（泄漏率≤1×10⁻⁹Pa・m³/s），封装尺寸适配小型化机身设计，避免占用过多安装空间。
• 传压结构与低压适配设计：
  传压膜片按低压特性优化：采用 0.5~0.7mm 厚 304 不锈钢（普通场景）或 316L 不锈钢（弱腐蚀场景），1MPa 压力下形变量≤0.6mm（无永久变形），表面经超精抛光（粗糙度 Ra≤0.1μm），减少低压介质中杂质（如供水管道泥沙、空调水水垢）附着，避免传压滞后（滞后时间≤30ms）；
  膜片与芯片间填充低压专用硅油（黏度 80~100mPa・s，耐温 - 40℃~150℃，体积压缩系数≤0.0005%/MPa），该硅油在 0-1MPa 区间内流动性好，可均匀传递微小压力变化（如 0.01MPa 的压力波动），避免局部压力集中导致的误差（误差可从 ±0.5% 降至 ±0.1%）；同时硅油与介质完全隔离，防止低压下介质渗透腐蚀敏感元件。
• 低压密封接口与标准化设计：
  采用工业通用低压接口 M20×1.5（符合 GB/T 197），适配 0-1MPa 对应的管道尺寸（DN15~DN25），接口长度≤15mm（适配密集安装）；内置 “氟橡胶 O 型圈 + 聚四氟乙烯挡圈” 复合密封结构：O 型圈耐低压介质（水、空气），耐温 - 20℃~200℃，压缩永久变形≤10%/100℃×70h；挡圈防止 O 型圈在低压下过度压缩变形，确保密封可靠性（0-1MPa 下泄漏率≤1×10⁻⁸Pa・m³/s），无需额外密封胶即可满足低压场景需求，简化安装流程。

（二）信号处理单元：0-1MPa 信号优化与抗干扰

低压信号强度弱（1MPa 对应毫伏级信号），易受电磁、温度干扰，信号处理单元需针对性强化补偿与抗干扰能力，核心包括低压补偿模块、抗干扰电路、标准信号输出模块：

• 0-1MPa 低压信号补偿功能：
  • 温度补偿：内置 PT1000 铂电阻（精度 ±0.1℃），实时采集环境与介质温度（如空调水温 5-30℃、供水水温 10-25℃），通过 “分段低压温度系数修正算法” 补偿 —— 温度从 25℃降至 - 10℃，未补偿时 1MPa 压力下误差超 ±0.8% FS，补偿后降至 ±0.2% FS；温度升至 60℃时，误差从 ±0.7% FS 降至 ±0.2% FS，避免温度波动导致的低压信号漂移；
  • 线性补偿：0-1MPa 全量程内，敏感芯片输出存在非线性偏差（低压段 0-0.2MPa 偏差最明显，可达 ±0.6% FS），通过 32 位工业级 MCU（运算速度≥80MHz）执行 20 段分段线性插值算法，将线性度误差控制在≤±0.1% FS，适配低压精细化控制（如食品工艺管道压力需稳定在 0.5±0.0005MPa）；
  • 低压波动滤波：针对低压系统的压力波动（如 HVAC 系统风机启停导致的 ±0.02MPa 波动），采用 “自适应低压滤波算法”，每秒 1500 次信号采样，波动大时滤波系数设 0.5s（波动幅度降至 ±0.002MPa），稳定时设 0.1s，确保响应速度，避免干扰导致的控制系统误动作（如误触发低压管道补水阀）。
• 抗干扰与标准输出（工业适配）：
  电路采用 “浮地隔离 + 双层屏蔽” 结构，抗共模干扰能力≥90dB，在 10V/m 电磁干扰场强下（如低压车间的变频器、电机周边），信号误差≤±0.2%；供电电路具备反接保护（正负极接反无损坏）、浪涌保护（耐受 2kV 瞬态电压），适配工业供电波动（12~36V DC 宽压输入）；
  输出模块将处理后的低压信号转化为 4~20mA 电流信号（0MPa 对应 4mA，误差≤±0.02mA；1MPa 对应 20mA，误差≤±0.02mA）或 RS485 数字信号（同步输出压力值、温度值、设备状态码），4~20mA 信号传输距离≤500 米（负载≤500Ω），可直接接入 PLC/DCS 系统（如市政供水 SCADA、HVAC 控制柜），实现低压远程监控。

（三）防护结构：低压场景适配与小型化设计

防护结构需兼顾低压场景的环境需求（如潮湿、粉尘）与安装空间限制，核心包括小型化外壳、防水组件、便捷安装支架：

• 小型化外壳与材质：
  外壳采用 304 不锈钢（普通场景）或 ABS + 玻璃纤维复合材质（轻量化场景），壁厚 2~3mm，满足 0-1MPa 低压下的结构强度（抗压强度≥10MPa）；体积设计为 Φ40mm×90mm（圆柱型）或 50mm×40mm×25mm（方型），重量≤300g，适配低压管道的密集安装空间（如多台变送器并排安装在 DN20 管道上，间距≥30mm），避免因设备体积过大导致的安装困难；
  表面处理：304 不锈钢外壳经钝化处理（耐盐雾≥500 小时），ABS 外壳经喷塑处理（耐紫外线老化≥2000 小时），适配户外低压场景（如小区供水泵房）。
• 防护等级与安装适配：
  防护等级：干燥低压车间（如食品加工车间）选 IP65（防尘、防喷油），潮湿 / 冲洗场景（如空调机房、供水泵房）选 IP67（短时浸水 1 米 / 30 分钟）；
  安装方式支持管道式、支架式、面板式：管道式直接通过 M20×1.5 接口拧入低压管道（扭矩范围 25~35N・m，避免过度拧紧损坏接口）；支架式配备 304 不锈钢微型支架（重量≤50g），可调节角度（0-90°）；面板式安装开孔尺寸 Φ38mm，可嵌入设备控制面板，节省空间；
  电气接口采用 M12×1 防水航空插头（防护等级 IP67），线缆选用耐温屏蔽线（耐温 - 40℃~80℃），长度可定制（1-3 米），适配低压设备到控制箱的短距离布线需求。

二、压力变送器 0-1mpa（压力变送器）的工作原理与场景适配逻辑

该变送器基于 “0-1MPa 低压采集 - 信号补偿 - 标准输出” 的原理，结合低压场景 “精度要求高、密封可靠、安装灵活” 的核心需求，解决传统变送器 “低压信号漂移、密封泄漏、体积过大” 的痛点，逻辑围绕 “低压精准 + 场景适配 + 便捷部署” 展开。

（一）基础工作流程（低压特性结合）

1. 低压采集与供电启动：12~36V DC 电源接入后，供电电路稳压至 5V/3.3V，0-1MPa 的低压介质（水、空气等）通过 M20×1.5 接口作用于传压膜片，膜片产生微小形变；
2. 信号生成与处理：膜片形变通过硅油传递至扩散硅芯片，芯片内应变片电阻随压力变化，惠斯通电桥输出毫伏级信号（0MPa 对应 0mV，1MPa 对应 22.5~27mV），PT1000 采集温度数据，MCU 执行温度补偿、线性修正与波动滤波；
3. 标准信号输出：处理后的信号经 D/A 转换为 4~20mA 电流信号（或 RS485 数字信号），传输至控制系统（如供水 PLC、HVAC 控制器）；
4. 安全监控：实时监测压力值，若压力超 1MPa（最大耐受 1.5MPa），输出 22mA 过压报警；若检测到密封泄漏（压力下降速率超 0.005MPa/h），输出 3.8mA 故障信号，提醒检修密封。

（二）低压场景适配逻辑（0-1MPa 优势体现）

1. 市政供水二次加压管道（0.2-0.8MPa）：
   小区二次供水管道需稳定水压（如 0.5±0.0005MPa），确保高层用户用水，传统变送器低压段（0-0.2MPa）精度差（误差超 ±1%），导致低楼层水压过高（易爆管）、高楼层水压不足（用水困难）；且密封泄漏率超 1×10⁻⁷Pa・m³/s，需每月维护 1 次。
   该变送器 0-1MPa 全量程精度 ±0.1% FS，0.5MPa 控制误差≤±0.0005MPa，高低楼层水压差缩小至 ±0.02MPa，用户用水满意度从 85% 升至 99%；密封泄漏率≤1×10⁻⁸Pa・m³/s，维护周期延长至 1 年（年省维护成本 8000 元）；4~20mA 信号传输至供水泵房 SCADA 系统（距离 200 米），远程调控加压泵频率，避免管道超压爆管（单次爆管损失超 5 万元）；小型化设计适配泵房狭小空间，安装时间从 1 小时缩短至 20 分钟。
2. HVAC 中央空调水系统（0.1-0.5MPa）：
   中央空调冷冻水管道需监测压力（如 0.3±0.0003MPa），确保制冷效率，传统变送器温度补偿不足，冬季机房温度 - 5℃时，0.3MPa 误差超 ±0.8%，导致冷冻水泵频繁启停（能耗增加 15%）；且体积大，无法安装在密集管道群中。
   该变送器温度补偿后 - 5℃下误差≤±0.2% FS，0.3MPa 监测误差≤±0.0003MPa，冷冻水泵启停次数从每天 20 次降至 5 次，年节电 1.2 万度（价值 8400 元）；Φ40mm×90mm 的小型化机身，可嵌入管道群间隙（间距 30mm 即可安装），无需改造管道布局；IP67 防护适应机房潮湿环境（年故障率从 15% 降至 2%）；RS485 信号接入空调控制器，实现压力与温度联动控制，制冷效率提升 8%（年省电费 6000 元）。
3. 食品饮料工艺管道（0.3-1MPa）：
   果汁生产工艺管道需控制无菌水压力（如 0.8±0.0008MPa），防止污染与泄漏，传统变送器材质为普通碳钢（易生锈，污染工艺水）；且低压波动滤波差，泵组启停导致压力波动超 ±0.05MPa，影响果汁灌装精度（合格率 94%）。
   该变送器 316L 不锈钢材质耐食品介质腐蚀（符合食品接触标准），避免工艺水污染；动态滤波将波动降至 ±0.002MPa，灌装精度误差≤±0.5ml / 瓶，合格率升至 99.7%（年减少废品损失 3 万元）；0-1MPa 量程覆盖工艺压力，线性补偿后 0.8MPa 误差≤±0.0008MPa，满足无菌生产要求；IP67 防护适应车间冲洗环境，维护周期 2 年，仅需每年校准 1 次（成本 300 元），符合食品行业低维护需求。

三、压力变送器 0-1mpa（压力变送器）的功能特性与典型应用

（一）核心功能特性（0-1MPa 低压适配）

1. 0-1MPa 低压精准测量：全量程精度 ±0.1% FS~±0.5%，温度补偿（-10~60℃）后误差≤±0.2%，20 段线性修正，低压段（0-0.2MPa）精度无衰减；
2. 可靠低压密封：氟橡胶 + 聚四氟乙烯复合密封，泄漏率≤1×10⁻⁸Pa・m³/s，0-1MPa 区间无微小泄漏，适配低压密封严苛场景；
3. 强抗干扰与标准输出：抗共模干扰≥90dB，4-20mA/RS485 双输出，传输距离≤500 米，兼容 PLC/DCS，无需信号放大；
4. 小型化与多场景适配：体积≤Φ40mm×90mm，重量≤300g，IP65/IP67 防护，304/316L 材质，适配供水、HVAC、食品场景；
5. 低维护安全设计：零点自校准，过压保护 1.5MPa，故障预警，无机械部件，维护周期≥1 年，年维护成本≤300 元。

（二）典型应用场景与配置方案

应用场景	介质特性（0-1MPa 低压）	推荐配置	核心价值（0-1MPa 优势）
市政供水二次加压（0.2-0.8MPa）	自来水（10-25℃，泵房潮湿，含微量泥沙），需稳水压防漏	304 外壳 + 扩散硅芯片 + 4-20mA+IP67+M20×1.5 接口 + 低压密封	全量程精度 ±0.1%，水压差 ±0.02MPa（满意度 99%）；密封泄漏率≤1×10⁻⁸（维护 1 年省 8000 元）；传 200 米，避爆管损失 5 万
HVAC 空调水系统（0.1-0.5MPa）	冷冻水（5-30℃，机房潮湿，振动 2g），需控能耗	ABS 外壳 + 扩散硅芯片 + RS485+IP67+M20×1.5 接口 + 温度补偿	温度补偿 - 5℃误差 0.2%，泵启停降 75%（节电 1.2 万度）；小型化嵌管道群；IP67 故障 2%，效率升 8% 省 6000 元
食品工艺管道（0.3-1MPa）	无菌水（20-40℃，车间冲洗，需防污染），需高精度	316L 外壳 + 扩散硅芯片 + 4-20mA+IP67+M20×1.5 接口 + 波动滤波	316L 耐腐符食品标；滤波波动 ±0.002MPa，合格率 99.7%（省 3 万）；0.8MPa 误差 0.0008MPa，维护 2 年

四、压力变送器 0-1mpa（压力变送器）的维护规范

（一）安装操作规范（低压特有要求）

1. 低压系统准备与安全：

• 系统泄压：安装前关闭低压管道阀门，泄压至 0MPa（用标准低压压力表确认，精度 ±0.01%），含杂质介质（如供水）需在接口前加装 100 目滤网（304 材质），避免划伤膜片；
• 接口清洁：用酒精擦拭 M20×1.5 接口螺纹与密封面，去除油污、杂质，涂抹低压专用密封脂（如硅基脂，耐水耐油），避免螺纹磨损导致的密封泄漏；
• 安装位置：避免安装在管道死角（易积杂质）、温度剧烈变化处（如空调机房出风口），选管道平直段；垂直安装时接口朝下（防冷凝水积聚）。

2. 低压安装与参数设置：

• 接口连接：用扭矩扳手按 25~35N・m 拧紧 M20×1.5 接口，扭矩过大易损坏螺纹，过小易导致密封泄漏；安装后保压 6 小时，用肥皂水涂抹密封处，无气泡即合格；
• 参数配置：通过上位机设置量程（0-1MPa）、滤波系数（波动大设 0.5s）、过压阈值（1.2MPa）；执行零点校准（不通压力时，输出 4mA±0.01mA），通入 0.5MPa 标准压力，确认信号偏差≤±0.00025MPa。

（二）日常维护与定期校准

1. 日常维护（每季度 1 次）：

• 外观与密封检查：用软布蘸中性清洁剂擦拭外壳，检查接口密封处是否泄漏（用干纸巾擦拭，无湿润痕迹）；潮湿场景检查航空插头是否进水（进水需更换密封圈）；
• 信号与精度核对：对比 4-20mA/RS485 输出与标准压力表，在 0.25MPa、0.5MPa、1MPa 三点测试，偏差≤±0.5% 为正常；检查温度显示（与现场温度计误差≤±1℃）；
• 滤网清洁：若加装滤网，拆卸清洁（用压缩空气吹扫），滤网破损需更换，避免堵塞导致压力传递滞后（如堵塞导致 0.5MPa 实际压力显示 0.48MPa）。

2. 定期维护（每年 1 次）：

• 0-1MPa 精度校准：由 CMA 资质机构用 0-1MPa 标准压力源（精度 ±0.01%）校准，在 0.1MPa、0.3MPa、0.5MPa、0.8MPa、1MPa 五点测试，误差超 ±0.5% 时调整温度补偿系数；
• 密封与部件检查：更换接口内老化 O 型圈（使用超 3 年）；检查传压膜片是否有划痕（304/316L 膜片划痕深度超 0.1mm 需更换）；清洁硅油通道（若有杂质，用酒精冲洗）；
• 抗干扰测试：在变频器周边 1 米处，通入 0.5MPa 压力，测试信号误差≤±0.3%，确保抗干扰功能有效。

（三）常见故障排查（低压特有问题）

• 0-1MPa 测量偏差大（超 ±1%）：
  可能原因：零点漂移（未校准）、膜片结垢 / 划伤、温度补偿失效；排查方法：执行零点校准、清洁 / 更换膜片、重新校准温度补偿系数。
• 低压密封泄漏：
  可能原因：O 型圈老化、接口扭矩不足、螺纹损伤；排查方法：更换 O 型圈、按 25~35N・m 重新拧紧、螺纹损伤时缠绕生料带（短期应急，长期需更换接口）。
• 信号波动剧烈（低压段明显）：
  可能原因：系统压力脉动大（泵组故障）、滤波系数过小、电磁干扰；排查方法：检修泵组稳定压力、增大滤波系数至 0.5s、检查屏蔽线接地（电阻≤10Ω）。
• 低温（-10℃）下无输出：
  可能原因：低温导致电路启动异常、硅油凝固；排查方法：为设备加装保温套（提升环境温度至 - 5℃以上）、返厂更换耐低温硅油（耐 - 40℃）。

五、总结

压力变送器 0-1MPa 通过 “0-1MPa 低压精准测量、可靠密封、小型化设计、强抗干扰” 的核心优势，精准解决了低压工业场景 “信号漂移、密封泄漏、安装受限” 的痛点。其全量程 ±0.1%~±0.5% 的精度、≤1×10⁻⁸Pa・m³/s 的密封泄漏率、轻量化小型化特性，使其成为市政供水、HVAC、食品饮料等低压领域的理想设备 —— 既保障低压系统的精细化控制（如水压稳定、能耗优化），又通过便捷安装与低维护特性降低部署成本，适配工业低压场景的批量应用需求。
在选型与使用中，需紧扣 “工况压力核量程（确认实际压力在 0-1MPa 内）、介质特性定材质（普通选 304、食品 / 弱腐选 316L）、环境定防护（潮湿 IP67、干燥 IP65）” 的原则，结合安装空间选择小型化机型，通过规范安装（精准扭矩、低压密封测试）与维护（定期校准、密封检查），充分发挥其 “低压适配、精准耐用、便捷部署” 的一体化价值。
未来，随着低压工业系统智能化升级（如智慧供水、智能 HVAC），该类变送器将进一步整合无线通讯（如 LoRa/NB-IoT，适配无布线场景）、AI 故障预判（基于压力曲线识别泄漏）、多参数监测（同步测压力、温度、流量），在保留 0-1MPa 低压核心优势的基础上，持续提升智能化水平，为低压工业系统的高效、安全、绿色运行提供更优质的技术支撑。
